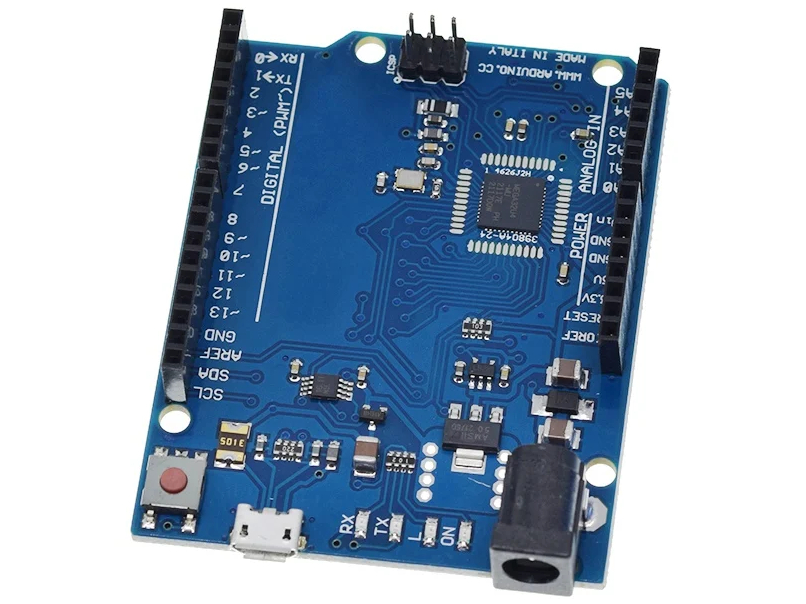

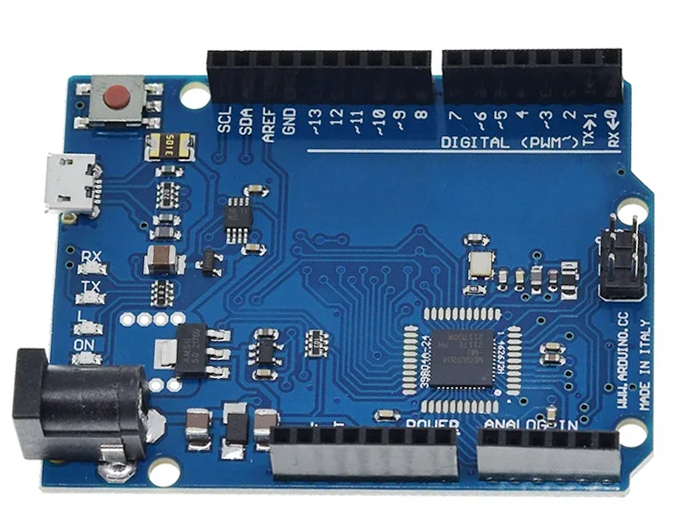

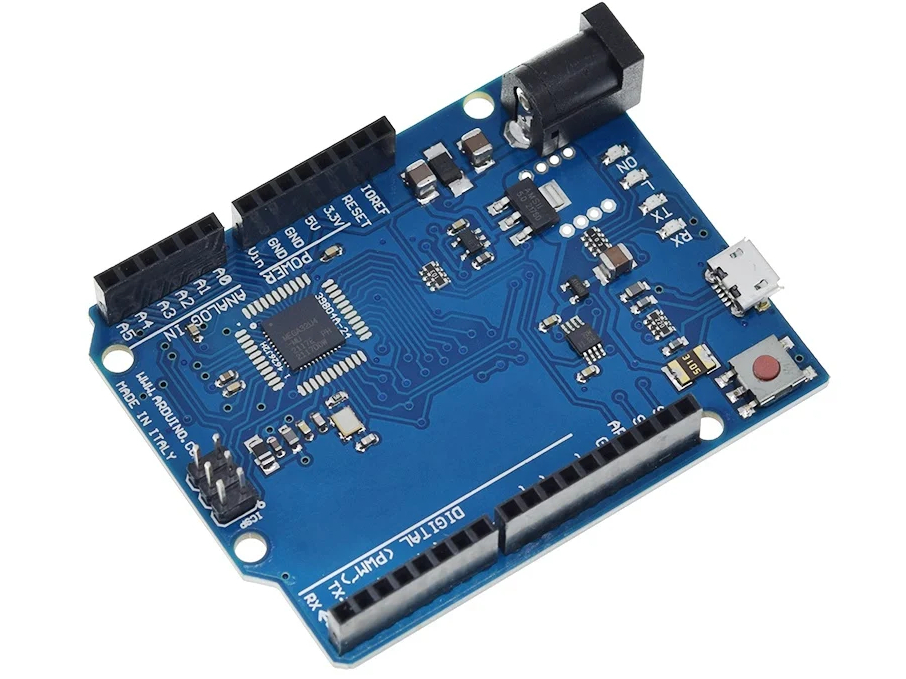

Плата разработки TZT Leonardo R3 ATmega32U4 для Arduino

Arduino Leonardo R3 на микроконтроллере ATmega32U4 — это «умная» плата, которая выделяется среди других Arduino встроенным USB‑контроллером. Разберём её особенности и возможности простыми словами.

Чем особенна плата разработки TZT Leonardo R3 ATmega32U4

Главное отличие от Uno и подобных плат: USB‑контроллер встроен прямо в ATmega32U4. В других платах (например, Uno) для связи с компьютером нужен отдельный чип.
Благодаря этой особенности Leonardo:

• может «притворяться» клавиатурой или мышью при подключении к ПК (режим HID);
• использует один и тот же чип и для работы программы, и для общения с компьютером.

Основные характеристики платы разработки TZT Leonardo R3 ATmega32U4

Микроконтроллер: ATmega32U4.
Тактовая частота: 16 МГц.
Рабочее напряжение: 5 В.
Питание:
рекомендуемое: 7–12 В;
предельное: 6–20 В (через разъём питания или USB).

Память:
флеш (для программ): 32 КБ (из них 4 КБ занято загрузчиком);
ОЗУ (временные данные): 2,5 КБ;
EEPROM (долгосрочное хранение): 1 КБ.

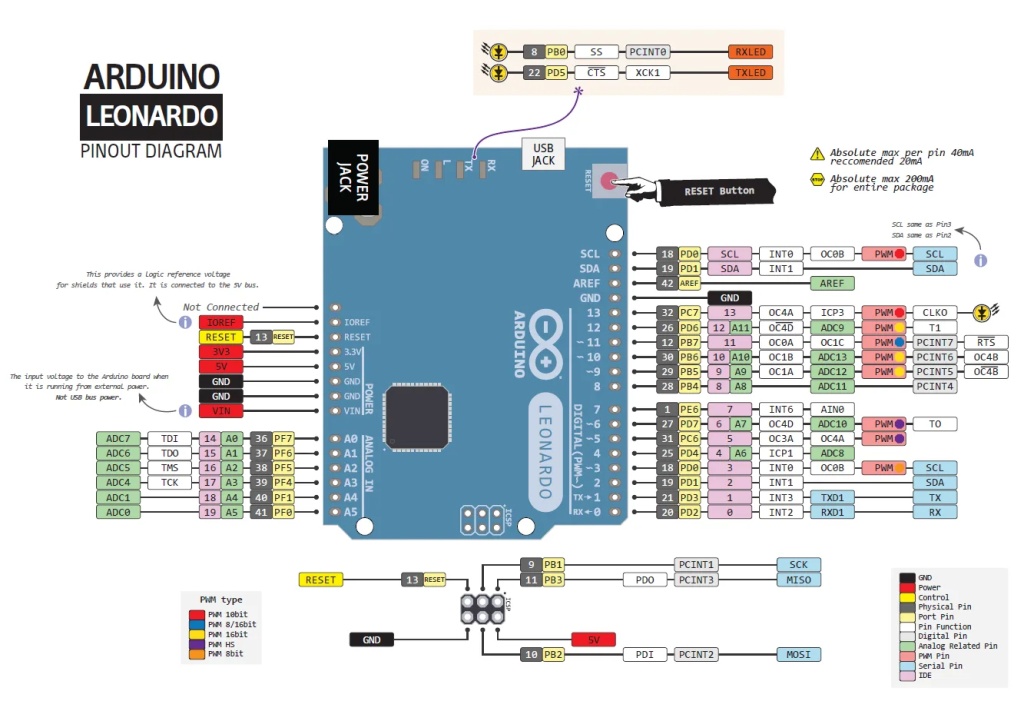

Распиновка платы разработки TZT Leonardo R3 ATmega32U4

Входы и выходы

• Цифровые пины: 20 штук (каждый можно настроить как вход или выход).
• ШИМ‑пины (плавная регулировка, например, яркости светодиода): 7 из 20.
• Аналоговые входы (для датчиков, разрешение 10 бит): 12 штук.
• Максимальный ток на пин: 40 мА.
• Выход 3,3 В: максимальный ток 50 мА (для датчиков и модулей на 3,3 В).

Интерфейсы связи
• USB (микро‑USB):

• подключение к компьютеру;
• возможность работать как HID‑устройство (клавиатура, мышь);
• виртуальный COM‑порт (Serial) для обмена данными.

• Аппаратный UART (Serial1): пины 0 (RX) и 1 (TX) — можно использовать параллельно с USB.
• I²C (для дисплеев, датчиков): пины SDA и SCL (обычно 2 и 3, но уточняйте по плате).
• SPI (для экранов, карт памяти): разъём ICSP (6 контактов, совместим с другими Arduino).

Пины питания и спецназначения

• VIN: вход внешнего питания (6–20 В).
• 5V: выход 5 В (для питания периферии).
• 3V3: выход 3,3 В.
• GND: общие провода (земля).
• AREF: внешнее опорное напряжение для аналоговых измерений.
• Reset: кнопка сброса микроконтроллера.

Как питается
Плата получает энергию тремя способами (источник выбирается автоматически):

• Через USB‑порт (от компьютера или адаптера 5 В).
• Через разъём питания (2,1 мм, центр — плюс) от блока 7–12 В.
• От батареи через пины VIN и GND.

Важно:
при напряжении питания ниже 7 В работа может быть нестабильной;
при напряжении питания выше 12 В регулятор может перегреваться.

Для каких проектов подходит плата разработки TZT Leonardo R3 ATmega32U4

• устройства, которые должны «управлять» компьютером (например, кастомная клавиатура или геймпад);
• проекты с множеством датчиков (12 аналоговых входов — больше, чем у Uno);
• системы, где нужен дополнительный UART (можно использовать Serial1 независимо от USB);
• робототехника и автоматика с умеренными требованиями к ресурсам.

Совместимость и программирование

• работает с Arduino IDE (код на C/C++);
• поддерживает многие шилды для Uno (но не все — проверяйте распиновку);
• для загрузки кода используется USB (не нужен отдельный программатор);
• в коде доступны два последовательных порта: Serial (через USB) и Serial1 (пины 0/1).

Плюсы и минусы
Плюсы:

• встроенный USB‑контроллер (экономит место и цену);
• режим HID (клавиатура/мышь);
• больше аналоговых входов, чем у Uno;
• дополнительный UART (Serial1).

Минусы:

• меньше ОЗУ (2,5 КБ vs 2 КБ у Uno — разница невелика, но есть);
• при сбросе соединение по USB временно теряется (особенность работы встроенного USB);
• не все библиотеки идеально совместимы (из‑за иного микроконтроллера).

Итог
Arduino Leonardo R3 — хороший выбор, если вам:

• нужно «подружить» устройство с компьютером (имитация клавиатуры/мыши);
• требуется больше аналоговых входов, чем у Uno;
• важен компактный размер и отсутствие дополнительного чипа для USB.

Это золотая середина между простотой Uno и гибкостью более мощных плат.
