Датчик движения HC-SR501 TZT для Arduino

В мире автоматизации и «умных» устройств датчик движения — незаменимый элемент: он позволяет технике «видеть» присутствие человека и реагировать на перемещение в пространстве. Один из самых популярных и доступных сенсоров — HC‑SR501. Его простота, надёжность и совместимость с Arduino сделали его фаворитом в проектах от бытовых сигнализаций до интерактивных инсталляций.

Как это работает датчик движения HC-SR501 TZT для Arduino: физика и электроника

HC‑SR501 — это PIR‑сенсор (пироэлектрический инфракрасный датчик). Его принцип действия основан на обнаружении изменений в инфракрасном излучении, исходящем от объектов в зоне видимости.
Ключевые элементы:

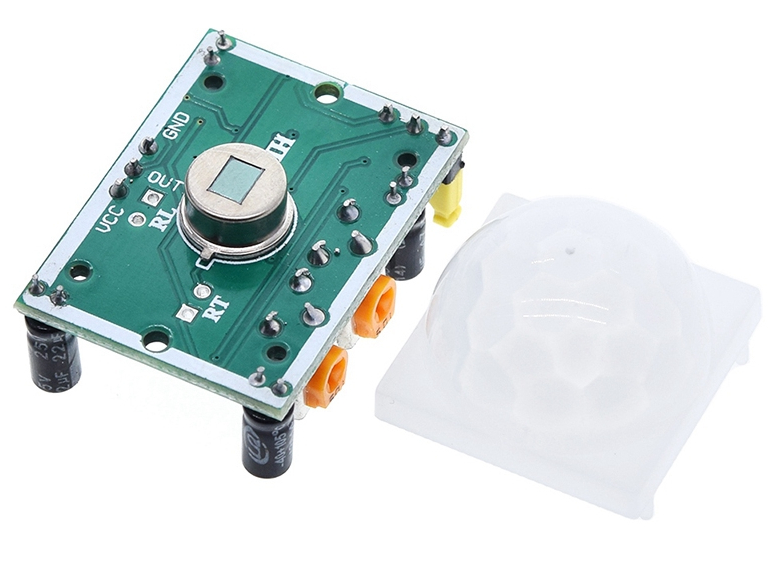

• Пироэлектрический элемент — реагирует на перепады ИК‑излучения (например, когда в поле зрения появляется человек).

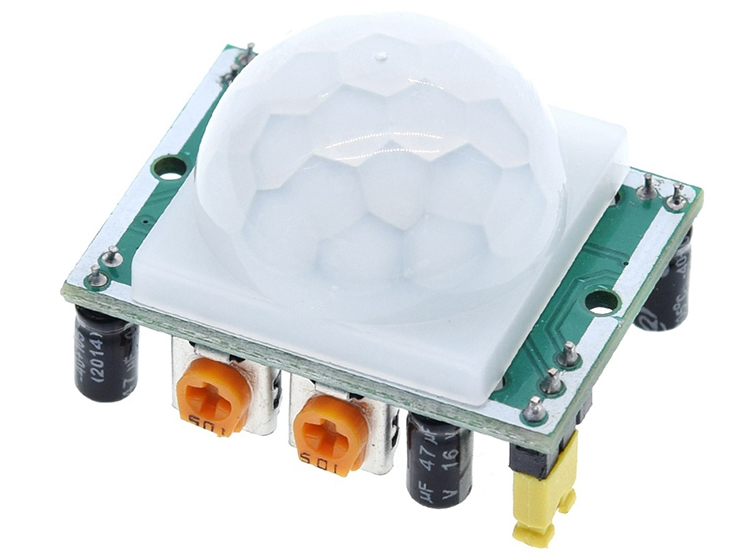

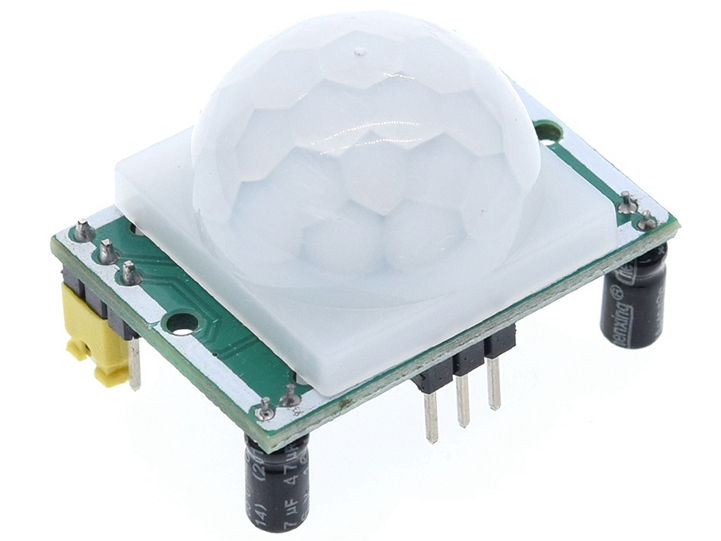

• Линза Френеля — фокусирует ИК‑лучи на сенсор, увеличивая угол обзора и чувствительность.
• Электронная схема обработки сигнала — фильтрует помехи, усиливает сигнал и формирует логический выход.
• Когда тёплый объект (человек, животное) перемещается в зоне действия датчика, сенсор фиксирует «всплеск» ИК‑излучения и выдаёт сигнал на выход.

Основные характеристики

1. Рабочее напряжение: 5–20 В (удобно для питания от Arduino или внешнего источника).
2. Ток потребления: 55–65 мкА в режиме ожидания, до 60 мА в активном режиме.
3. Выходной сигнал: цифровой (TTL‑уровень 3,3 В: HIGH при обнаружении движения, LOW в покое).
4. Угол обзора: 120°.
5. Дальность обнаружения: до 7 м (зависит от настроек и условий).
6. Время задержки (выхода в LOW после срабатывания): регулируется от 0,3 с до 60 с.
7. Регулировка чувствительности: потенциометр на плате для настройки дальности и реакции на мелкие объекты.
8. Рабочая температура: –15 °C … +70 °C.
9. Размеры: ~32 × 25 × 24 мм, вес — около 7 г.

Важно:
Для стабильной работы размещайте датчик вдали от источников тепла (батареи, лампы) и сквозняков.
Избегайте прямых солнечных лучей на линзу — они могут вызывать ложные срабатывания.
При длине проводов более 20 см используйте экранированные кабели или добавьте конденсатор между VCC и GND для фильтрации помех.

Настройка датчика движения HC-SR501 TZT для Arduino

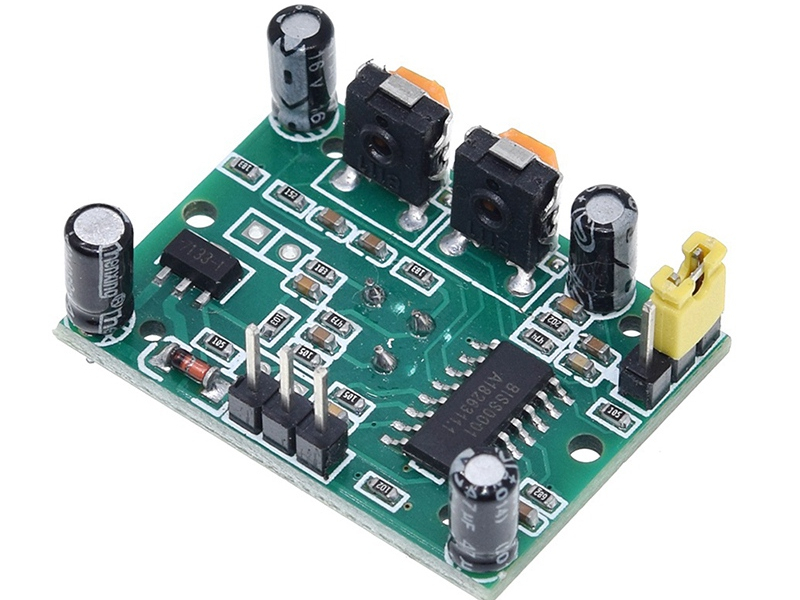

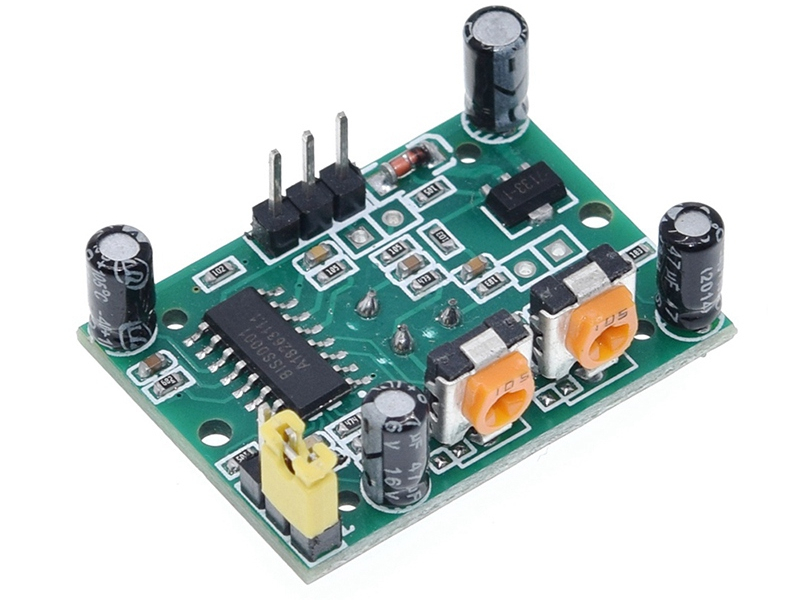

На плате есть два потенциометра:
Sensitivity (чувствительность) — регулирует дальность и реакцию на мелкие объекты. Поворачивайте, пока датчик не начнёт стабильно фиксировать движение на нужном расстоянии.
Time (время задержки) — задаёт, сколько секунд выход будет оставаться в состоянии HIGH после обнаружения движения. Например, 5 с для включения света или 30 с для сигнализации.

Типичные проекты с датчиком движения HC-SR501 TZT для Arduino

1. Автоматическое освещение

• датчик включает светодиод/лампу при входе в комнату;
• выключается через заданное время при отсутствии движения.

2. Сигнализация

• при обнаружении движения активирует зуммер или отправляет SMS через GSM‑модуль;
• можно дополнить камерой для фотофиксации.

3. Умный дом

• управление жалюзи/шторами при появлении человека;
• активация вентиляции или кондиционера.

4. Интерактивные инсталляции

• световые или звуковые эффекты, реагирующие на движение зрителей;
• музеи, выставки, перформансы.

5. Роботы и автономные системы

• робот‑охранник, реагирующий на вторжение;
• тележка, останавливающаяся при обнаружении человека на пути.

Плюсы и ограничения датчика движения HC-SR501 TZT для Arduino
Преимущества:

• низкая стоимость и доступность;
• простота подключения и настройки;
• низкое энергопотребление в режиме ожидания;
• широкий угол обзора и достаточная дальность для бытовых задач;
• не требует сложной калибровки — работает «из коробки».

Ограничения:

• реагирует только на движущиеся объекты (не видит неподвижных людей);
• чувствителен к резким перепадам температуры (например, поток горячего воздуха от обогревателя);
• не различает объекты (человек, кошка, качающаяся ветка);
• в условиях высокой запылённости или тумана дальность снижается.

Советы по эксплуатации

• Тестируйте в реальных условиях. Проверьте работу датчика при разном освещении, температуре и скорости движения.
• Используйте экранированные провода при длинных линиях (более 20 см).
• Добавьте задержку в код Arduino, чтобы избежать «дребезга» сигнала (например, 100–500 мс между проверками).
• Комбинируйте с другими датчиками (например, с фоторезистором для включения света только ночью).
• Защищайте от влаги и механических повреждений — модуль не имеет герметичного корпуса.
• Периодически очищайте линзу от пыли и отпечатков пальцев.

Датчик движения HC-SR501 TZT для Arduino — отличное решение для начинающих и опытных электронщиков. Он позволяет:

• быстро добавить «зрение» в любой проект на Arduino;
• экономить электроэнергию за счёт автоматического управления освещением;
• создавать системы безопасности без больших затрат;
• экспериментировать с интерактивными устройствами.

Скетч для датчика движения HC‑SR501 на Arduino
Необходимые компоненты

• Плата Arduino (Uno, Nano, Mega и др.)
• Датчик движения HC‑SR501
• Светодиод (опционально, для индикации)
• Резистор 220 Ом (для светодиода, если используется)
• Соединительные провода

Схема подключения
VCC датчика → 5 V Arduino
GND датчика → GND Arduino
OUT датчика → цифровой пин 2 Arduino
(Опционально) анод светодиода → пин 13 Arduino (через резистор 220 Ом)
(Опционально) катод светодиода → GND Arduino

Особенности HC‑SR501
Рабочее напряжение: 4,5–20 В (можно подключать к 5 В Arduino).
Выходное напряжение при срабатывании: ~3,3 В.
Два режима срабатывания (переключаются джампером):
H (Repeat trigger) — выход остаётся HIGH всё время, пока есть движение.
L (Single trigger) — выход становится HIGH на заданное время при обнаружении движения.

Регулировка:
Sensitivity (левый потенциометр) — чувствительность (3–7 м).
Time Delay (правый потенциометр) — время удержания выхода HIGH (3–300 с).

Базовый скетч (индикация на встроенном светодиоде)

const int PIR_PIN = 2;      // Пин подключения OUT датчика const int LED_PIN = 13;    // Встроенный светодиод Arduino void setup() {   pinMode(PIR_PIN, INPUT);   pinMode(LED_PIN, OUTPUT);   Serial.begin(9600);   // Даём датчику прогреться (60 с)   Serial.println("Датчик инициализируется...");   delay(60000);   Serial.println("Готов к работе!"); } void loop() {   int motionState = digitalRead(PIR_PIN);   if (motionState == HIGH) {     digitalWrite(LED_PIN, HIGH);  // Включаем светодиод     Serial.println("Движение обнаружено!");   } else {     digitalWrite(LED_PIN, LOW);   // Выключаем светодиод     Serial.println("Движения нет");   }   delay(500);  // Задержка для стабильности }

Расширенный скетч (с детектором изменений состояния)

const int PIR_PIN = 2; const int LED_PIN = 13; bool motionDetected = false;  // Текущее состояние void setup() {   pinMode(PIR_PIN, INPUT);   pinMode(LED_PIN, OUTPUT);   Serial.begin(9600);      Serial.println("Инициализация датчика...");   delay(60000);  // Время прогрева   Serial.println("Система готова!"); } void loop() {   int currentState = digitalRead(PIR_PIN);      // Если движение обнаружено и ранее его не было   if (currentState == HIGH && !motionDetected) {     motionDetected = true;     digitalWrite(LED_PIN, HIGH);     Serial.println("✅ Движение началось!");   }   // Если движения больше нет   else if (currentState == LOW && motionDetected) {     motionDetected = false;     digitalWrite(LED_PIN, LOW);     Serial.println("❌ Движение закончилось");   }      delay(200);  // Небольшая задержка для стабильности }

Пояснения
Инициализация
После подачи питания датчику нужно 60 секунд на прогрев и калибровку.
В это время выход может ложно срабатывать — не учитывайте данные.

Режимы работы
Repeat trigger (H) — удобен для систем охраны: выход HIGH, пока есть движение.
Single trigger (L) — подходит для включения света: выход HIGH на фиксированное время.

Регулировка времени задержки
Вращайте правый потенциометр: по часовой стрелке — дольше, против — короче.

Чувствительность
Левый потенциометр: по часовой — выше чувствительность (до 7 м), против — ниже (до 3 м).
Рекомендации по настройке

Выбор режима
Для сигнализации — Repeat trigger (H).
Для автоматического освещения — Single trigger (L).

Калибровка
Настройте чувствительность так, чтобы датчик не реагировал на мелких животных.
Подберите время задержки под задачу (например, 10 с для подсветки коридора).

Размещение датчика
Установите на высоте 1,8–2,5 м.
Избегайте направления на окна/батареи (могут вызывать ложные срабатывания).

Защита от помех
Используйте экранированные провода при длине > 50 см.
Добавьте конденсатор 0,1 мкФ между VCC и GND для фильтрации помех.

Дополнительные возможности
Подключение реле — замените светодиод на реле для управления мощной нагрузкой (свет, сирена).
Добавление зуммера — включите звуковой сигнал при обнаружении движения.
Логгирование событий — записывайте время срабатываний на SD‑карту.
Интеграция с IoT — передавайте данные в облако через Wi‑Fi/GSM.
