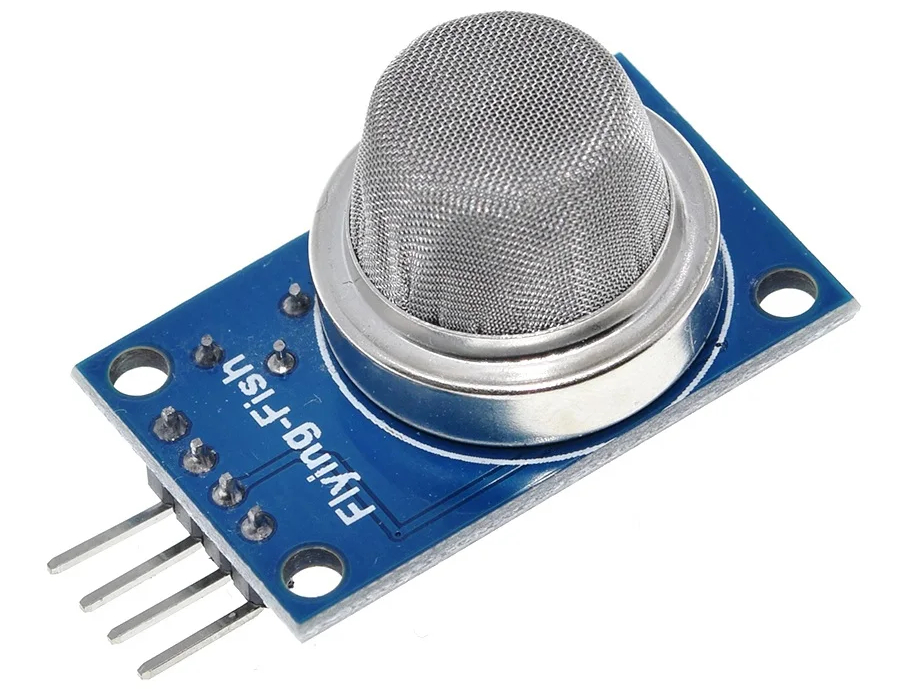

Датчик газа MQ-2 TZT для Arduino

Датчик газа MQ-2 — это полупроводниковый сенсор, способный обнаруживать различные газы в воздухе, включая углеводородные газы (пропан, метан, бутан), водород, пары спиртов и дым. Он широко используется в системах безопасности, мониторинга качества воздуха и проектах на базе микроконтроллеров, таких как Arduino.

Применение датчика газа MQ-2 TZT для Arduino

• Обнаружение утечек газа: используется в системах контроля промышленных и бытовых газовых установок.
• Пожарная сигнализация: реагирует на частицы дыма, что позволяет применять его в системах раннего обнаружения возгорания.
• Мониторинг качества воздуха: подходит для проектов, связанных с анализом состава воздуха в помещениях.
• Алкотестеры: может использоваться для определения паров спирта.
• Системы умного дома: интеграция в умные системы для контроля безопасности и комфорта.

Особенности датчика газа MQ-2 TZT для Arduino

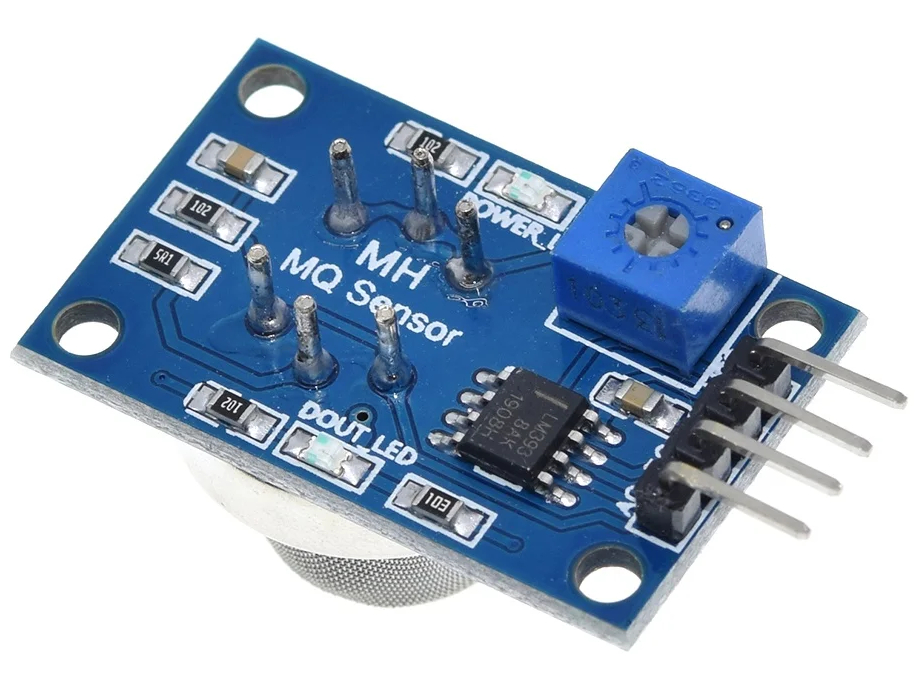

• Настройка чувствительности: на плате расположен потенциометр, позволяющий регулировать порог срабатывания цифрового выхода.
• Нагревательный элемент: во время работы датчик нагревается — это нормально, так как нагрев необходим для химической реакции.
• Калибровка: перед началом использования рекомендуется прогреть датчик в течение 24 часов для стабилизации показаний.
• Влияние внешних факторов: показания могут зависеть от температуры и влажности окружающего воздуха, что требует компенсации этих параметров в некоторых проектах.

Принцип работы датчика газа MQ-2 TZT для Arduino

В основе работы датчика лежит изменение сопротивления чувствительного элемента при контакте с определёнными газами. Чувствительный слой состоит из диоксида олова (SnO₂), нанесённого на керамическую трубку с покрытием из оксида алюминия (Al₂O₃). Внутри трубки расположен нагревательный элемент, который поддерживает температуру, необходимую для химической реакции с газами. При контакте с целевыми газами сопротивление элемента уменьшается, что позволяет определить их концентрацию.

Характеристики датчика газа MQ-2 TZT для Arduino

• Напряжение питания: 5 В.
• Потребляемый ток: 150–170 мА (в активном режиме).
• Диапазон рабочих температур: от -20 до +50 °C.
• Время отклика: менее 10 секунд.
• Диапазон измерений для разных газов:
• Пропан: 200–5000 ppm;
• Бутан: 300–5000 ppm;
• Метан: 5000–20000 ppm;
• Водород: 300–5000 ppm;
• Пары спиртов: 100–2000 ppm.
• Интерфейсы: аналоговый и цифровой выходы.

Преимущества и недостатки датчика газа MQ-2 TZT для Arduino

Преимущества:

• Универсальность: обнаруживает несколько типов газов и дыма.
• Простота подключения и настройки.
• Низкая стоимость по сравнению с профессиональными сенсорами.

Недостатки:

• Невысокая точность: не определяет конкретный тип газа, только его концентрацию.
• Зависимость от внешних условий (температура, влажность).
• Потребляет значительный ток из-за нагревательного элемента.

Скетч для датчика газа MQ‑2 с звуковым оповещением

Для программирования используется среда Arduino IDE, скачать данную программу можно из официального магазина приложений Windows.

Необходимые компоненты:

1. Плата разработки Arduino
2. Датчик газа MQ‑2
3. Активный зуммер (buzzer)
4. Соединительные провода

Схема подключения:

Датчик газа MQ‑2:
VCC → 5 V
GND → GND
AOUT (аналоговый выход) → A0

Активный зуммер:
«+» → 5 V
«−» → GND
«O/I» → цифровой пин 3
Важно:
Активный зуммер отличается от пассивного тем, что:
не требует функции tone() — издаёт звук при подаче напряжения;
работает от 3,3–5 В (проверьте характеристики вашего зуммера);
издаёт фиксированный звук (частоту нельзя менять).

Скетч

// Пины подключения #define GAS_ANALOG_PIN A0    // Аналоговый выход MQ‑2 #define BUZZER_PIN 3         // Пин для активного зуммера // Пороговое значение для срабатывания (подберите экспериментально) // Типичные значения: 200–600 (зависит от условий и калибровки датчика) #define THRESHOLD 400 void setup() {   // Инициализация пинов   pinMode(GAS_ANALOG_PIN, INPUT);   pinMode(BUZZER_PIN, OUTPUT);   // Запуск последовательного порта для отладки   Serial.begin(9600); } void loop() {   // Считываем аналоговое значение с датчика   int sensorValue = analogRead(GAS_ANALOG_PIN);   // Выводим значение в монитор порта (для отладки)   Serial.print("Gas level: ");   Serial.println(sensorValue);   // Проверяем, превышен ли порог   if (sensorValue > THRESHOLD) {     // Включаем активный зуммер (подаём напряжение)     digitalWrite(BUZZER_PIN, HIGH);   } else {     // Если порог не превышен — зуммер выключен     digitalWrite(BUZZER_PIN, LOW);   }   // Задержка между измерениями (можно уменьшить/увеличить)   delay(100); }

Пояснения
1. Пороговое значение (THRESHOLD)
Подберите экспериментально, исходя из условий (температура, влажность, фоновый уровень газов).
Начните с 400 и корректируйте, наблюдая за показаниями в мониторе порта.

2. Управление активным зуммером
digitalWrite(BUZZER_PIN, HIGH) — включает зуммер (подаёт 5 В).
digitalWrite(BUZZER_PIN, LOW) — выключает зуммер (0 В).

3. Аналоговый выход MQ‑2
Чем выше концентрация газа, тем больше значение на AOUT.
Используйте analogRead() для получения значений от 0 до 1023.

Рекомендации

• Калибровка: перед использованием прогрейте датчик 24 часа в чистом воздухе.
• Место установки: размещайте датчик вдали от источников тепла и влаги.
• Тестирование: проверьте реакцию на известные источники газа (например, зажигалка, спирт).
• Безопасность: не используйте в зонах с взрывоопасными концентрациями газов без дополнительной защиты.
• Питание зуммера: убедитесь, что ваш зуммер работает от 5 В (если нет — используйте резистор или отдельный источник питания).

Дополнительные настройки

• Измените THRESHOLD под ваши условия.
• Уменьшите delay(100) для более частой проверки (но не менее 50 мс).
• Добавьте светодиод для визуальной сигнализации (подключите к другому пину и управляйте через digitalWrite()).
