Двухосевой модуль джойстика TZT для Arduino

Двухосевой джойстик — удобный и наглядный интерфейс для управления электронными устройствами. Модуль от TZT позволяет легко добавить в проект на Arduino ручное аналоговое управление по двум координатам (X и Y) плюс кнопочный ввод (Z). Он широко применяется в игровых контроллерах, робототехнике, системах дистанционного управления и интерактивных инсталляциях.

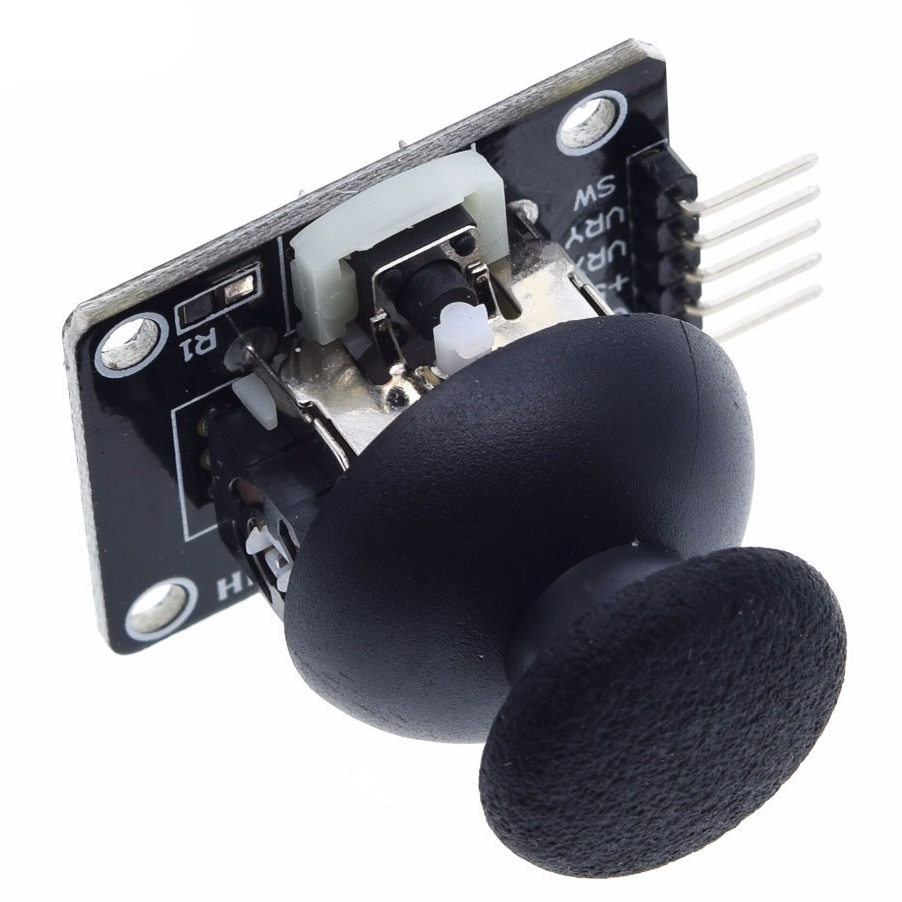

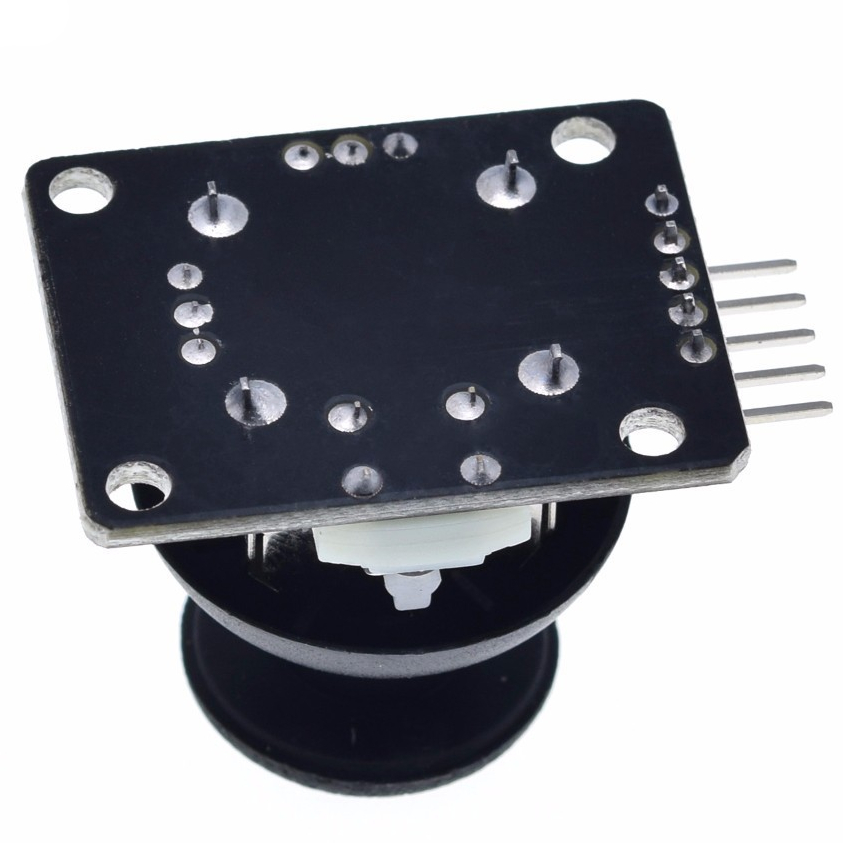

Как устроен и как работает двухосевой модуль джойстика TZT для Arduino

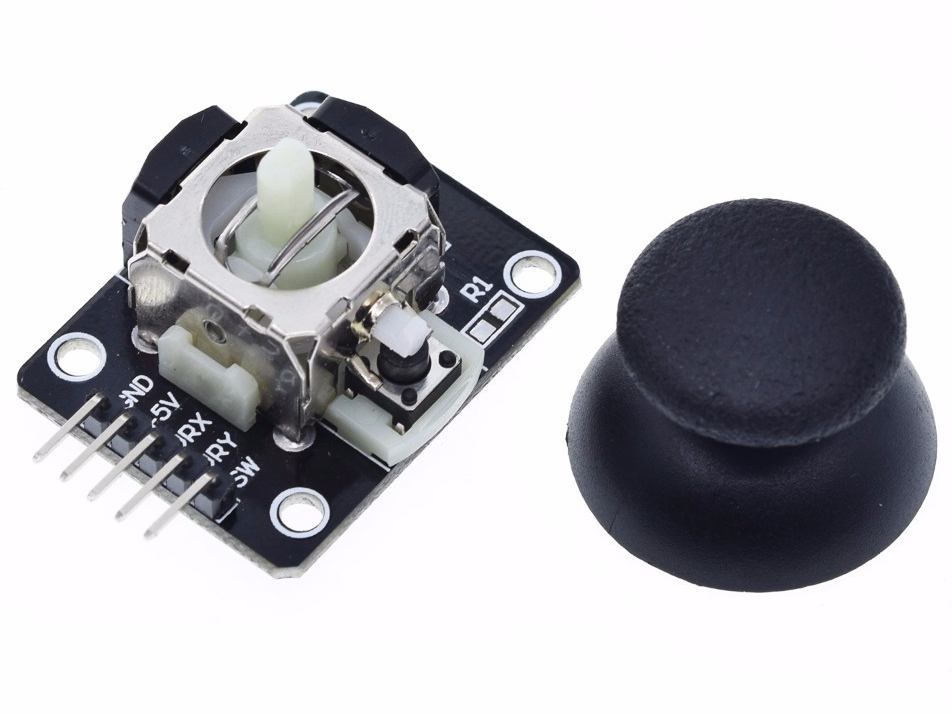

Модуль объединяет:

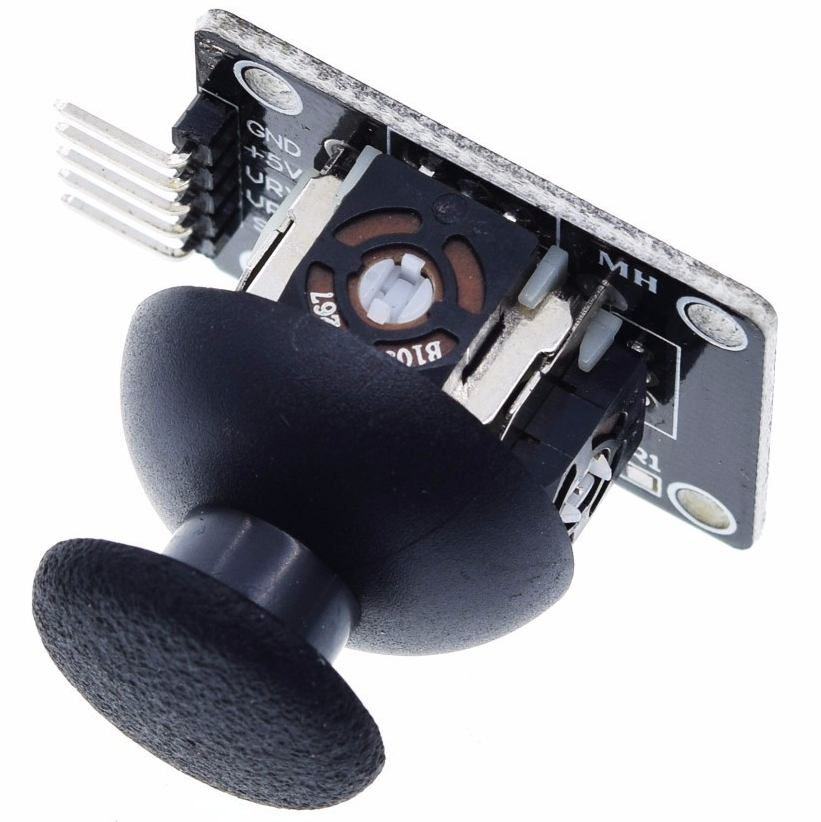

• два потенциометра (по 10 кОм) — для осей X и Y;
• тактовую кнопку — активируется при нажатии на ручку джойстика.

Принцип работы двухосевого модуля джойстика TZT для Arduino:

К крайним выводам каждого потенциометра подаётся напряжение (5 В и GND).
При наклоне ручки движок потенциометра перемещается, меняя сопротивление.
На среднем выводе формируется аналоговое напряжение (0–5 В), пропорциональное углу наклона.
Arduino считывает напряжение через аналоговые входы и переводит в числовое значение (0–1023).
Кнопка (ось Z) выдаёт цифровой сигнал (HIGH/LOW) при нажатии.

Особенность: джойстик самоцентрирующийся — после отпускания ручка возвращается в среднее положение благодаря пружинному механизму.

Ключевые характеристики двухосевого модуля джойстика TZT для Arduino:
1. Напряжение питания: 3,3–5 В.
2. Выходной сигнал:

• аналоговый (X, Y): 0–5 В (соответствует положению ручки);
• цифровой (Z): HIGH/LOW (состояние кнопки).

3. Разрешение АЦП: 10 бит (значения 0–1023 для X и Y).
4. Сопротивление потенциометров: 10 кОм.
5. Тип кнопки: мгновенного действия (momentary).
6. Угол отклонения: ~30° в каждую сторону (зависит от механики).

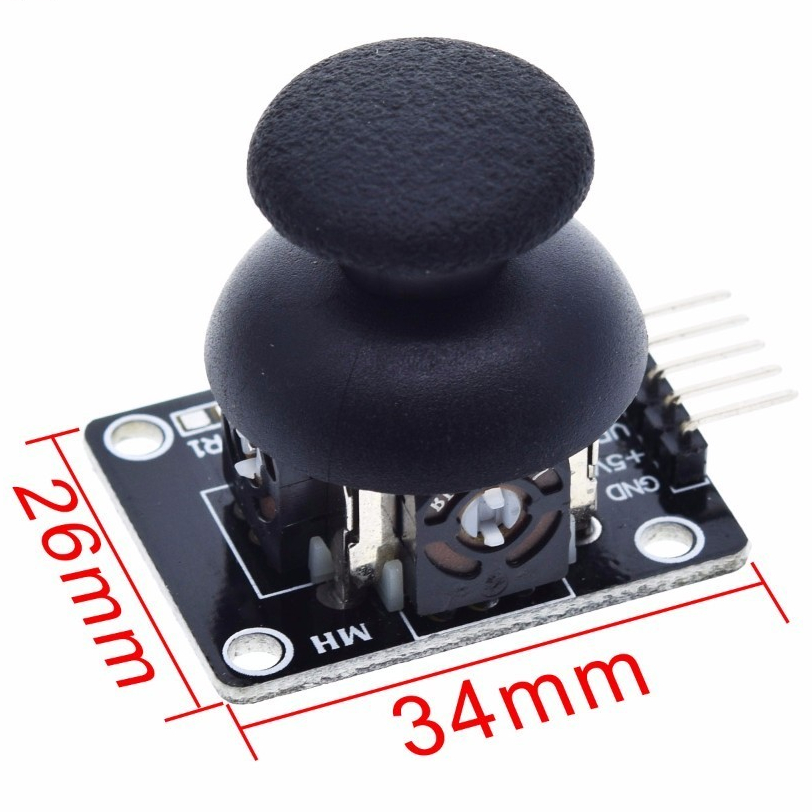

7. Габариты: ~34 × 34 × 15 мм.

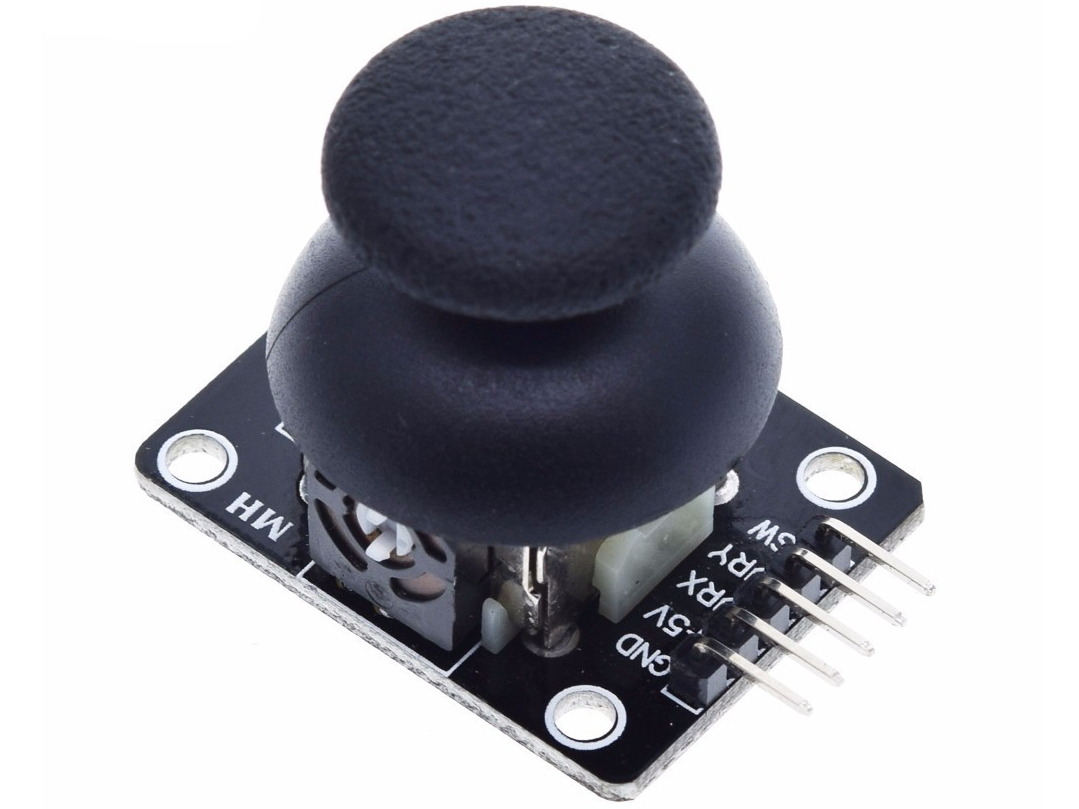

8. Разъём: 5‑контактный (VCC, GND, VRx, VRy, SW).

Как интерпретировать данные:
В нейтральном положении X и Y ≈ 512 (2,5 В).
Наклон вправо/вверх ↑ значение X/Y → ближе к 1023 (5 В).
Наклон влево/вниз ↓ значение X/Y → ближе к 0 (0 В).
Кнопка Z: 0 — нажата, 1 — отпущена (при включённом подтягивающем резисторе).

Типичные проекты и сценарии
1. Игровой контроллер

• управление персонажем в аркаде;
• симулятор полёта/гонок.

2. Робот‑манипулятор

• ручное управление захватом и суставами;
• навигация платформы.

3. Дистанционный пульт

• управление сервоприводами, моторами, освещением;
• интерфейс для «умного дома».

4. Интерактивная инсталляция

• управление визуальными эффектами (свет, видео);
• арт‑объекты с обратной связью.

5. Симулятор или тренажёр

• имитация управления техникой (кран, экскаватор);
• обучение оператора.

6. Графическая навигация

• перемещение курсора или объекта на экране;
• управление камерой в 3D‑среде.

7. Настройка параметров

• регулировка громкости, яркости, температуры;
• выбор режимов устройства.

Плюсы и ограничения двухосевого модуля джойстика TZT для Arduino
Преимущества:

• простое подключение к Arduino;
• два аналоговых канала + цифровая кнопка в одном модуле;
• самоцентрирующаяся ручка — удобство использования;
• низкая стоимость и доступность;
• компактный размер;
• наглядность управления.

Ограничения:

• механический износ потенциометров и кнопки (ресурс ~10 000–50 000 циклов);
• небольшой угол отклонения (не для точных измерений);
• погрешность потенциометров (±10 %);
• чувствительность к грязи и влаге (негерметичность);
• люфт при длительной эксплуатации.

Скетч для двухосевого модуля джойстика TZT на Arduino
Необходимые компоненты:

• Плата Arduino (Uno, Nano, Mega и др.);
• Двухосевой модуль джойстика TZT;
• Соединительные провода.

Схема подключения

• Модуль джойстика имеет 5 контактов:
• VCC → 5 V Arduino;
• GND → GND Arduino;
• VRX (ось X) → аналоговый пин A0 Arduino;
• VRY (ось Y) → аналоговый пин A1 Arduino;
• SW (кнопка) → цифровой пин 2 Arduino.

Базовый скетч (вывод данных в Serial Monitor)

const int SW_PIN = 2;     // Пин для кнопки джойстика const int X_PIN = A0;    // Пин для оси X const int Y_PIN = A1;    // Пин для оси Y void setup() {   pinMode(SW_PIN, INPUT);   digitalWrite(SW_PIN, HIGH);  // Включаем внутренний подтягивающий резистор   Serial.begin(9600);   Serial.println("Джойстик инициализирован. Ожидание данных..."); } void loop() {   // Считываем значения осей и кнопки   int xValue = analogRead(X_PIN);   int yValue = analogRead(Y_PIN);   int buttonState = digitalRead(SW_PIN);   // Выводим данные в Serial Monitor   Serial.print("X: ");   Serial.print(xValue);   Serial.print(" | Y: ");   Serial.print(yValue);   Serial.print(" | Кнопка: ");   Serial.println(buttonState == LOW ? "НАЖАТА" : "ОТПУЩЕНА");   delay(200);  // Задержка для удобства чтения }

Расширенный скетч (с обработкой «мёртвой зоны» и масштабированием)

const int SW_PIN = 2; const int X_PIN = A0; const int Y_PIN = A1; // Параметры калибровки const int DEADZONE = 10;      // «Мёртвая зона» вокруг центра (в единицах АЦП) const int MIN_READ = 0;         // Минимальное значение АЦП const int MAX_READ = 1023;    // Максимальное значение АЦП const int MIN_OUT = -100;     // Минимальное выходное значение const int MAX_OUT = 100;     // Максимальное выходное значение int lastButtonState = HIGH;     // Предыдущее состояние кнопки unsigned long lastPressTime = 0;  // Время последнего нажатия void setup() {   pinMode(SW_PIN, INPUT);   digitalWrite(SW_PIN, HIGH);   Serial.begin(9600);   Serial.println("Расширенный скетч джойстика. Ожидание данных..."); } void loop() {   int xRaw = analogRead(X_PIN);   int yRaw = analogRead(Y_PIN);   int buttonRaw = digitalRead(SW_PIN);   // Обработка «мёртвой зоны» для осей   int xProcessed = mapAxis(xRaw);   int yProcessed = mapAxis(yRaw);   // Дебаунсинг кнопки   handleButton(buttonRaw);   // Вывод данных   Serial.print("X: ");   Serial.print(xProcessed);   Serial.print(" | Y: ");   Serial.print(yProcessed);   Serial.print(" | Кнопка: ");   Serial.println(buttonRaw == LOW ? "НАЖАТА" : "ОТПУЩЕНА");   delay(100); } // Функция обработки оси с «мёртвой зоной» int mapAxis(int rawValue) {   if (abs(rawValue - 512) < DEADZONE) {     return 0;  // В «мёртвой зоне» — возвращаем 0   }   // Масштабируем значение в диапазон MIN_OUT...MAX_OUT   return map(rawValue, MIN_READ, MAX_READ, MIN_OUT, MAX_OUT); } // Функция дебаунсинга кнопки void handleButton(int currentState) {   unsigned long currentTime = millis();   if (currentState == LOW && lastButtonState == HIGH && currentTime - lastPressTime > 50) {     Serial.println("--> Кнопка нажата!");     lastPressTime = currentTime;   }   lastButtonState = currentState; }

Пояснения к коду
1. Подключение пинов

• Оси VRX/VRY подключаются к аналоговым пинам (A0, A1) — они возвращают значения 0–1023.
• Кнопка SW подключается к цифровому пину с внутренним подтягивающим резистором (HIGH в покое, LOW при нажатии).

2. Чтение данных

• analogRead() — считывает положение осей (0 = крайнее левое/нижнее, 1023 = крайнее правое/верхнее, ~512 = центр).
• digitalRead() — проверяет состояние кнопки (HIGH = отпущена, LOW = нажата).

3. Обработка «мёртвой зоны»

• В функции mapAxis() задаётся зона вокруг центра (по умолчанию ±10 единиц), где значение считается нулевым. Это устраняет «дрожание» в центральном положении.

4. Дебаунсинг кнопки

• Функция handleButton() фильтрует ложные срабатывания кнопки (дребезг контактов) с задержкой 50 мс.

5. Масштабирование значений

• map() преобразует диапазон 0–1023 в удобный для использования (например, -100…+100).

Калибровка джойстика
1. Центр осей

• В покое значения X/Y должны быть около 512. Если сильно отличаются — проверьте подключение или качество модуля.

2. «Мёртвая зона»

• Подберите DEADZONE так, чтобы в покое возвращалось 0, но при небольшом отклонении — ненулевое значение.

3. Крайние положения

• При полном отклонении оси значение должно быть близко к 0 или 1023. Если нет — возможно, потенциометр изношен.

Рекомендации по использованию
1. Питание

• Используйте стабильное 5 В. При нестабильном питании добавьте конденсатор 100 мкФ между VCC и GND.

2. Механические ограничения

• Не прилагайте чрезмерных усилий к ручке джойстика — это может повредить потенциометры.

3. Фильтрация шумов

• Для плавных значений можно добавить усреднение (среднее из 3–5 измерений).

4. Применение

• Управление сервоприводами/моторами (X = скорость, Y = направление).
• Интерфейс пользователя (меню, навигация).
• Игры и симуляторы.
• Робототехника (дистанционное управление).

Возможные доработки
Сохранение калибровки — запишите крайние значения X/Y в EEPROM.
Экспоненциальное масштабирование — для более точного управления в центре.
Жёсткие ограничения — добавьте проверку на перегрузку потенциометров.
Мультиплексирование — подключите несколько джойстиков через аналоговый мультиплексор.
