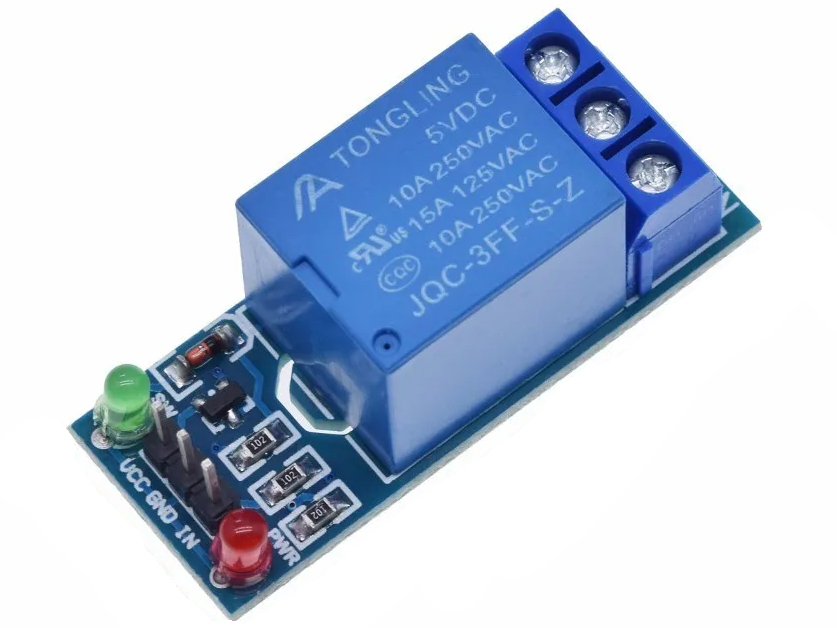

Релейный модуль 1-канальный 5V TZT для Arduino

В проектах на базе Arduino часто возникает задача управления мощными нагрузками (220 В, десятки ампер): лампами, двигателями, насосами, нагревательными элементами. Прямое подключение таких устройств к микроконтроллеру недопустимо — это опасно и приведёт к выходу платы из строя. Решение — релейный модуль, обеспечивающий гальваническую развязку цепей управления и нагрузки.

Что такое релейный модуль и как он работает
Релейный модуль — это электронное устройство, которое с помощью электромагнитного реле коммутирует силовые цепи по команде низковольтного управляющего сигнала (от Arduino).

Принцип работы релейного модуля 1-канального 5V TZT для Arduino:

1. Микроконтроллер подаёт логический сигнал низкого уровня (от 0 до 1,2 В) на вход модуля.
2. Входной каскад (транзистор) усиливает ток управления и подаёт напряжение на обмотку реле.
3. Электромагнит притягивает контакт, переключая силовые клеммы.
4. Нагрузка подключается/отключается без электрического контакта с цепью управления.

Ключевое преимущество: гальваническая развязка исключает влияние помех от мощной нагрузки на чувствительную логику Arduino и повышает электробезопасность.

Основные характеристики релейного модуля 1-канального 5V TZT для Arduino

• Напряжение управления: 5 В (совместимо с Arduino, ESP8266, ESP32).
• Коммутируемое напряжение:
• до 250 В переменного тока (AC);
• до 28–30 В постоянного тока (DC).
• Максимальный ток нагрузки: 10 А.
• Тип реле: электромагнитное (например, SRD‑05VDC‑SL‑C).
• Входной сигнал: цифровой (логический уровень).
• Индикация: светодиод(и) для визуализации состояния реле.
• Габариты: ~50 × 20 × 26 мм.

Подключение к Arduino
Модуль имеет три основных вывода (маркировка на плате):

• VCC → 5 В Arduino (или внешний источник 5 В).
• GND → земля Arduino (общий провод).
• IN (или Signal) → цифровой пин Arduino (например, D7, D8).

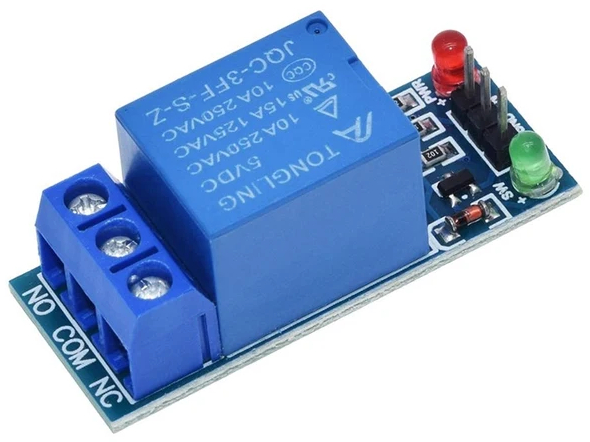

Силовые клеммы для нагрузки (обозначены на плате):

• COM (общий контакт);
• NC (нормально замкнутый);
• NO (нормально разомкнутый).

Важные замечания:
Соблюдайте полярность питания (VCC/GND) — переполюсовка выводит модуль из строя.
Для мощных нагрузок (близких к 10 А) используйте внешний блок питания 5 В для модуля.
При длине проводов более 30 см добавьте конденсатор 100 мкФ между VCC и GND у модуля для подавления помех.
Обеспечьте надёжный контакт силовых клемм — перегрев из‑за плохого соединения опасен.

Режимы работы и схемы подключения релейного модуля 1-канального 5V TZT для Arduino
1. Режим «нормально разомкнутый» (NO):

• нагрузка подключена к NO и COM;
• при активации реле (сигнал LOW) цепь замыкается, нагрузка включается.

2. Режим «нормально замкнутый» (NC):

• нагрузка подключена к NC и COM;
• при активации реле цепь размыкается, нагрузка отключается.

3. Переключение между двумя источниками:

• используйте COM как общий контакт, NO и NC — для двух разных нагрузок;
• реле переключает нагрузку между цепями.

Программирование в Arduino IDE
Управление сводится к подаче логического сигнала на пин:

const int relayPin = 7;  // пин подключения IN void setup() {   pinMode(relayPin, OUTPUT);   digitalWrite(relayPin, HIGH);  // изначально реле выключено } void loop() {   digitalWrite(relayPin, LOW);  // включить нагрузку (реле срабатывает)   delay(5000);   digitalWrite(relayPin, HIGH);   // выключить нагрузку   delay(5000); }

Типичные проекты и сценарии
1. Умное освещение

• управление лампами 220 В через Arduino;
• расписание включения/выключения, датчики движения.

2. Автоматизация полива

• включение насоса по таймеру или датчику влажности.

3. Системы безопасности

• активация сирены или прожектора при срабатывании датчика;
• блокировка дверей/ворот.

4. Управление двигателями

• пуск/остановка вентиляторов, конвейеров;
• реверсивное включение через два реле.

5. Терморегуляторы

• включение обогревателя или кондиционера по датчику температуры.

6. Промышленные интерфейсы

• коммутация сигналов между устройствами с разными уровнями напряжения.

Плюсы и ограничения релейного модуля 1-канального 5V TZT для Arduino
Преимущества:

• гальваническая развязка (безопасность и помехозащищённость);
• управление мощными нагрузками (до 10 А, 250 В AC);
• простое подключение к Arduino;
• индикация состояния;
• надёжность электромагнитного реле;
• низкая стоимость.

Ограничения:

• механический износ реле (ресурс ~100 000 циклов);
• щелчки при переключении (не подходит для тихих помещений);
• задержка срабатывания (миллисекунды);
• нагрев при токах > 5 А — обеспечьте вентиляцию;
• чувствительность к влажности и пыли (негерметичность).

Советы по эксплуатации релейного модуля 1-канального 5V TZT для Arduino

1. Рассчитывайте нагрузку. Не превышайте 10 А и 250 В AC. Для больших токов используйте промежуточное реле или твердотельное реле.
2. Используйте теплоотвод при длительной работе на токах > 5 А.
3. Защищайте от обратного напряжения. Для индуктивных нагрузок (двигатели, соленоиды) подключайте диод 1N4007 параллельно катушке.
4. Проверяйте контакты. Периодически осматривайте клеммы на предмет окисления или перегрева.
5. Изолируйте силовые линии. Прокладывайте провода нагрузки отдельно от сигнальных.
6. Тестируйте в реальных условиях. Проверьте работу реле при максимальном токе нагрузки.
7. Добавляйте защитные предохранители в цепь нагрузки.
8. Избегайте частых переключений — это сокращает срок службы реле.

Начните с базового подключения: соедините VCC/GND/IN с Arduino, подключите лампу к NO и COM, загрузите простой скетч — и уже через час ваш модуль будет включать свет по команде микроконтроллера. Дальше — расширяйте функционал: добавляйте датчики, таймеры, Wi‑Fi для удалённого управления или стройте многоканальные системы.
