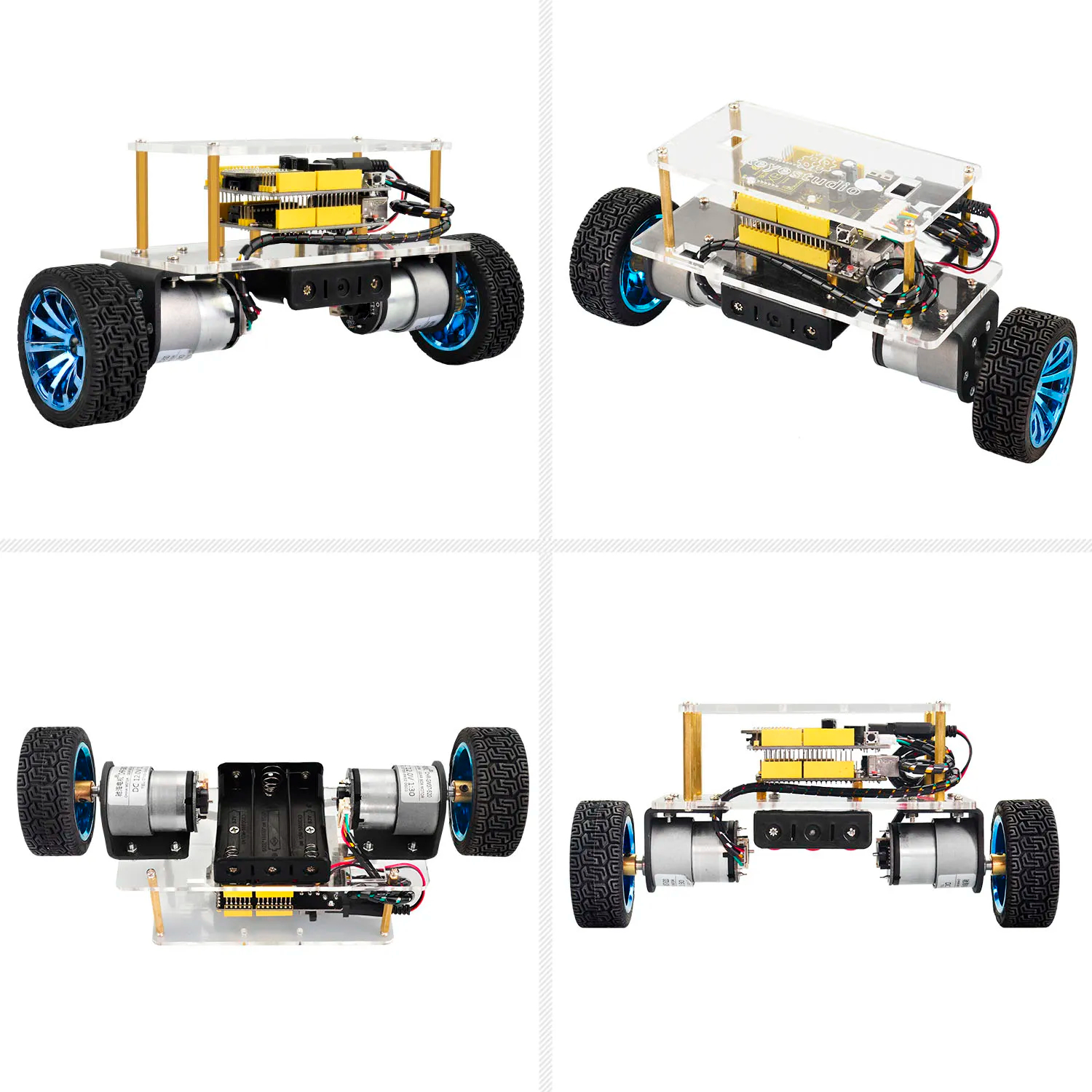

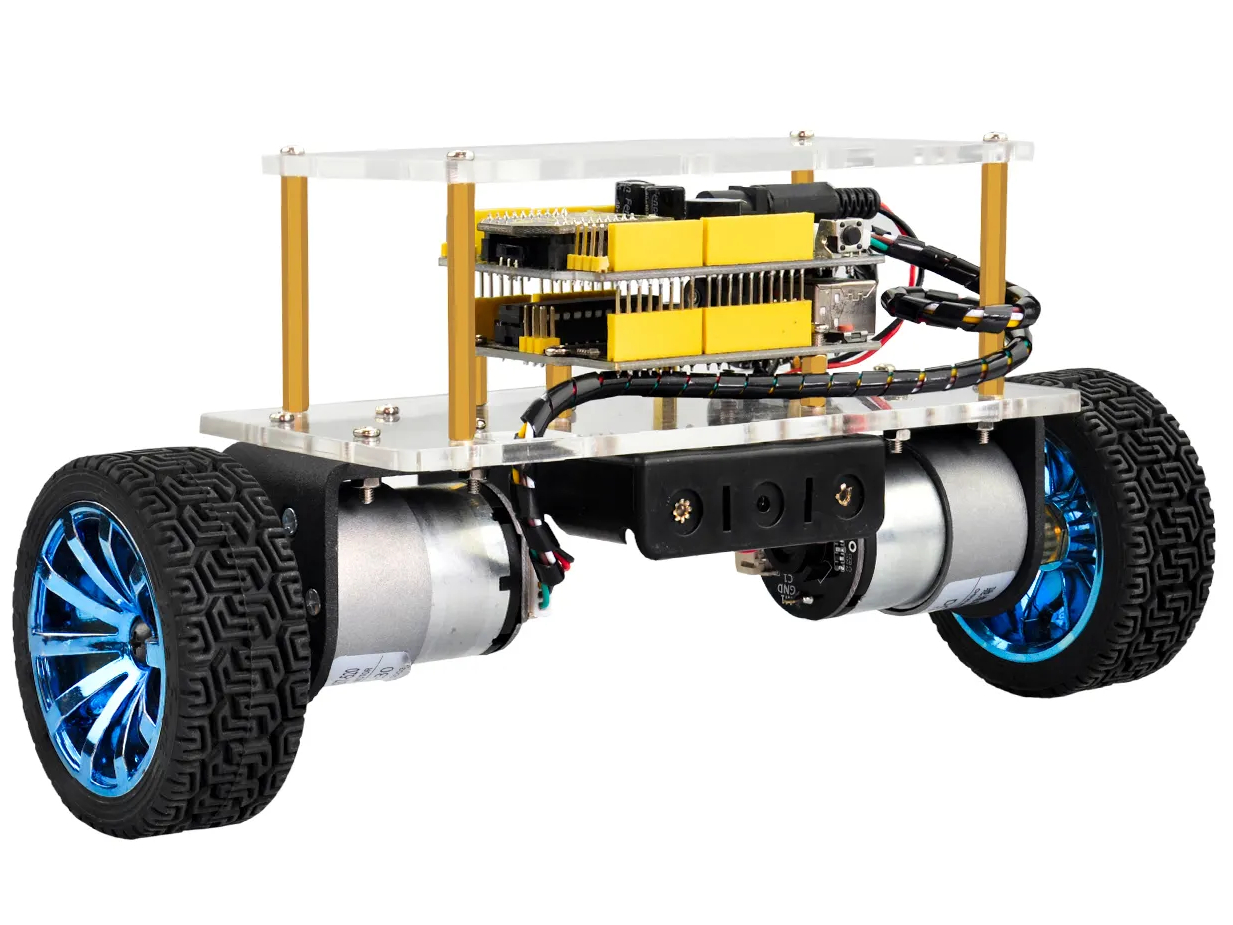

Самобалансирующийся автомобильный комплект для Arduino

Самобалансирующийся автомобильный комплект Keyestudio для Arduino — это набор для сборки робота-автомобиля, который способен поддерживать равновесие и перемещаться самостоятельно. Он основан на платформе Arduino и предназначен для изучения основ робототехники, программирования и механики.

Описание самобалансирующего автомобильного комплекта для Arduino

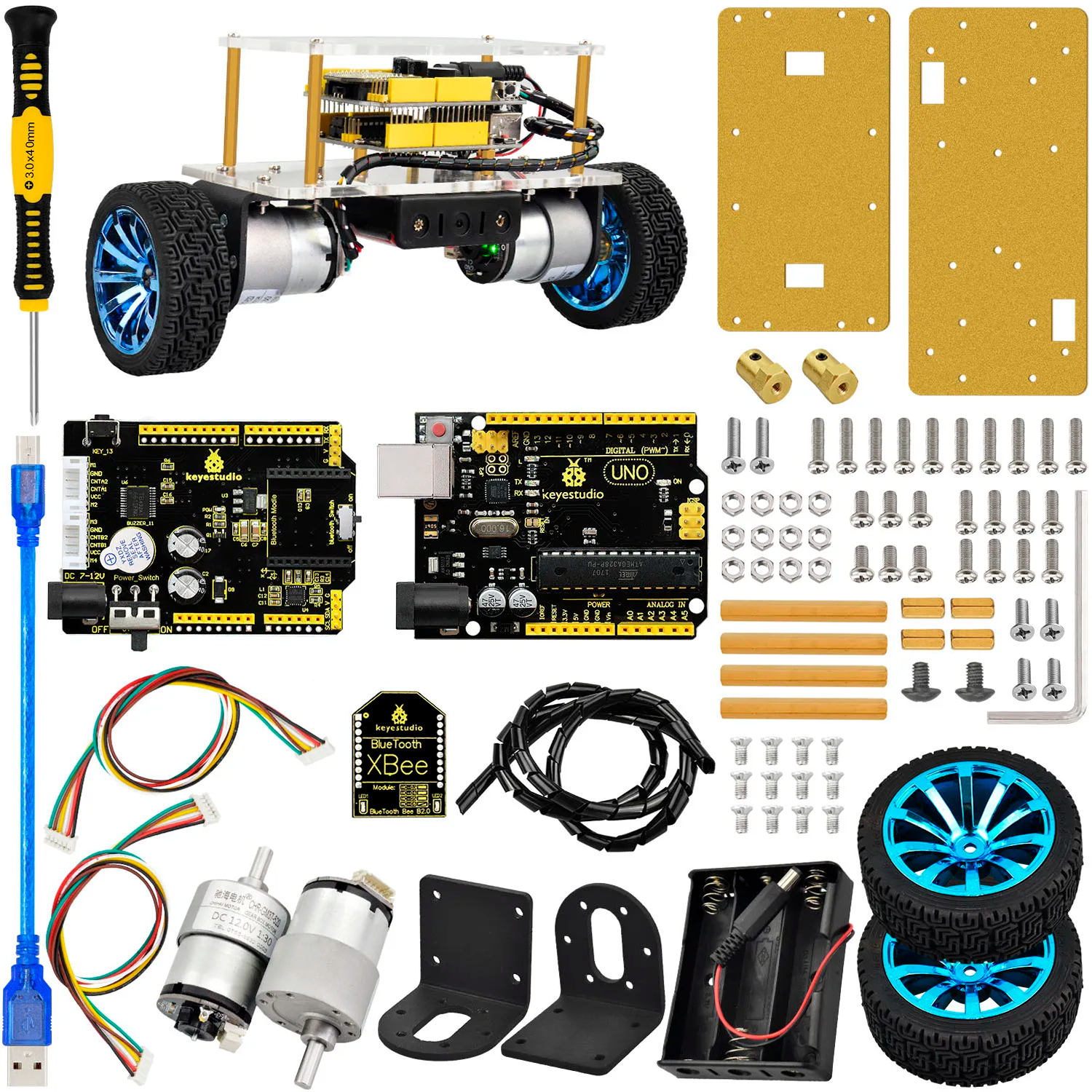

В комплект входят все необходимые компоненты для сборки, включая плату управления, балансировочный шилд, двигатели, датчики и соединительные элементы. Основные компоненты:

• Плата управления Keyestudio V4.0 — служит основой для управления роботом.
• Балансировочный шилд со встроенным датчиком MPU-6050 для определения положения кузова автомобиля.

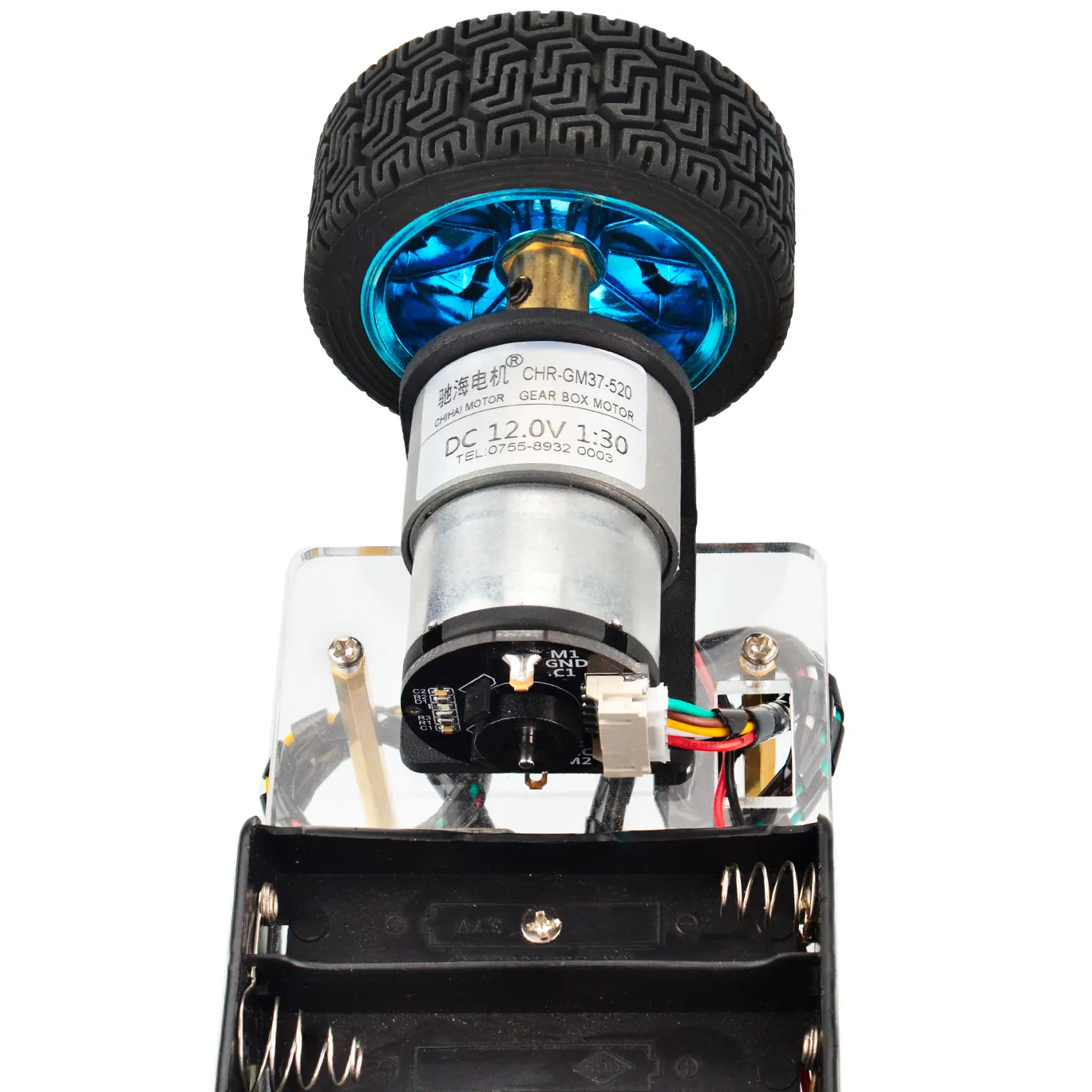

• Два двигателя постоянного тока — обеспечивают движение колёс.
• Bluetooth-модуль XBee — позволяет управлять роботом через мобильное приложение (совместимым только с системой Android).
• Акриловые и металлические детали для каркаса.

Принцип работы самобалансирующего автомобильного комплекта для Arduino

Самобалансирующийся автомобиль поддерживает равновесие за счёт динамического баланса. Сила, необходимая для поддержания равновесия, возникает за счёт вращения колёс, приводимых в движение двумя двигателями. Управление автомобилем можно разделить на три задачи:

1. Управление балансом — поддержание вертикального положения и равновесия путём управления вращением колёс вперёд и назад.
2. Управление скоростью — контроль движения вперёд и назад путём управления наклоном автомобиля (реализуется через управление скоростью двигателей).
3. Управление направлением движения — рулевое управление путём контроля разницы скоростей вращения двух двигателей.

Характеристики самобалансирующего автомобильного комплекта для Arduino

• Рабочее напряжение: 12 В постоянного тока.
• Микросхема привода двигателя: TB6612FNG.
• Датчик положения тела: MPU-6050.
• Совместимость: с платформой Arduino, поддержка управления через мобильное приложение для Android.
• Дополнительные функции: регулировка угла балансировки и ПИД-параметров, режимы управления с помощью клавиш и гравитации в приложении.

Применение самобалансирующего автомобильного комплекта для Arduino
Комплект используется в различных областях:

• Образование: помогает изучать основы робототехники, программирования и механики. Подходит для школьников и студентов.
• Хобби и творчество: позволяет создавать собственные проекты, например, самобалансирующийся автомобиль с расширенными функциями.
• Исследования: используется в лабораториях для изучения кинематики, динамики и управления роботами.
• Прототипирование: помогает разрабатывать и тестировать идеи для более сложных робототехнических систем.

Примеры проектов, которые можно реализовать с помощью такого комплекта:

• Робот, который самостоятельно поддерживает равновесие и перемещается по заданной траектории.
• Автомобиль с возможностью управления через мобильное приложение.
• Система с регулируемыми параметрами балансировки для изучения принципов работы ПИД-регуляторов.
