Инфракрасный беспроводной модуль дистанционного управления TZT для Arduino

Инфракрасный (ИК) модуль дистанционного управления от TZT — простой и эффективный способ добавить беспроводное управление в проекты на базе Arduino. С его помощью можно создавать пульты для роботов, системы «умного дома», интерактивные инсталляции и прочие устройства, управляемые с расстояния до 8 м.

Как устроен и как работает инфракрасный модуль дистанционного управления TZT для Arduino

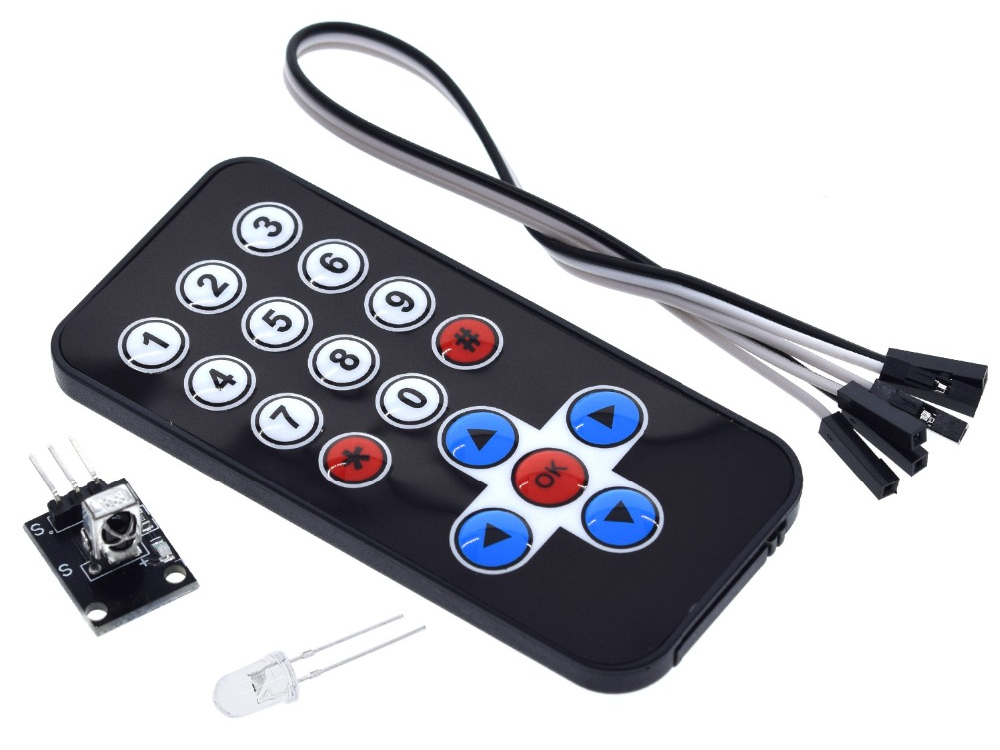

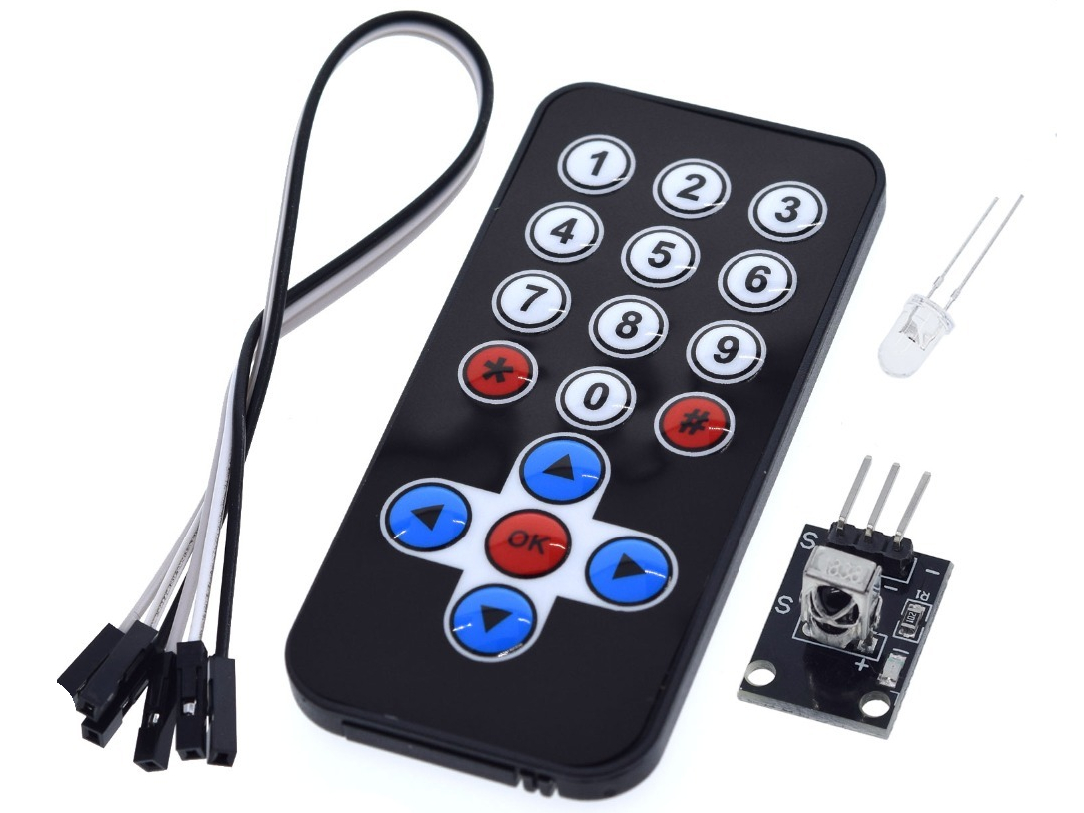

Комплект обычно включает:

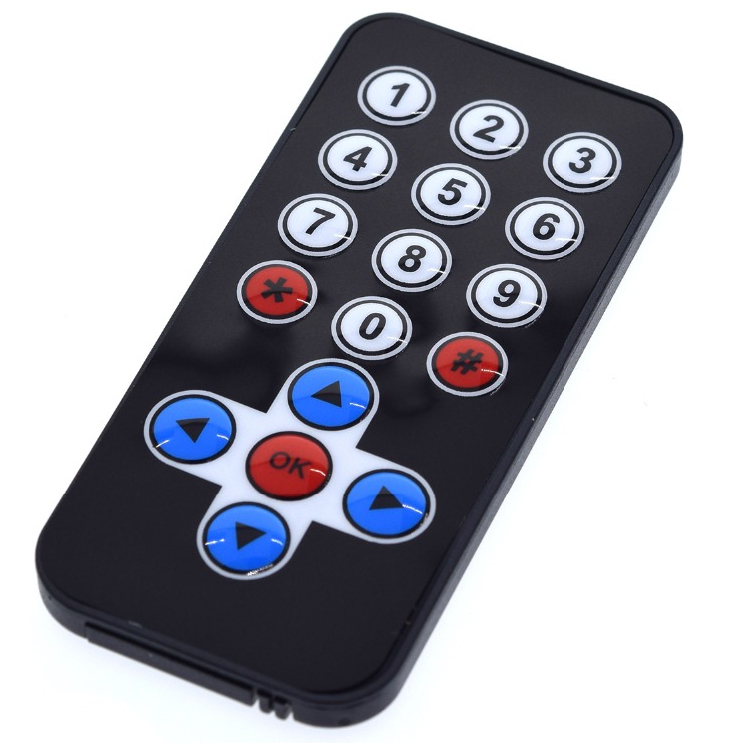

• ИК‑пульт (миниатюрный, с 17 клавишами);

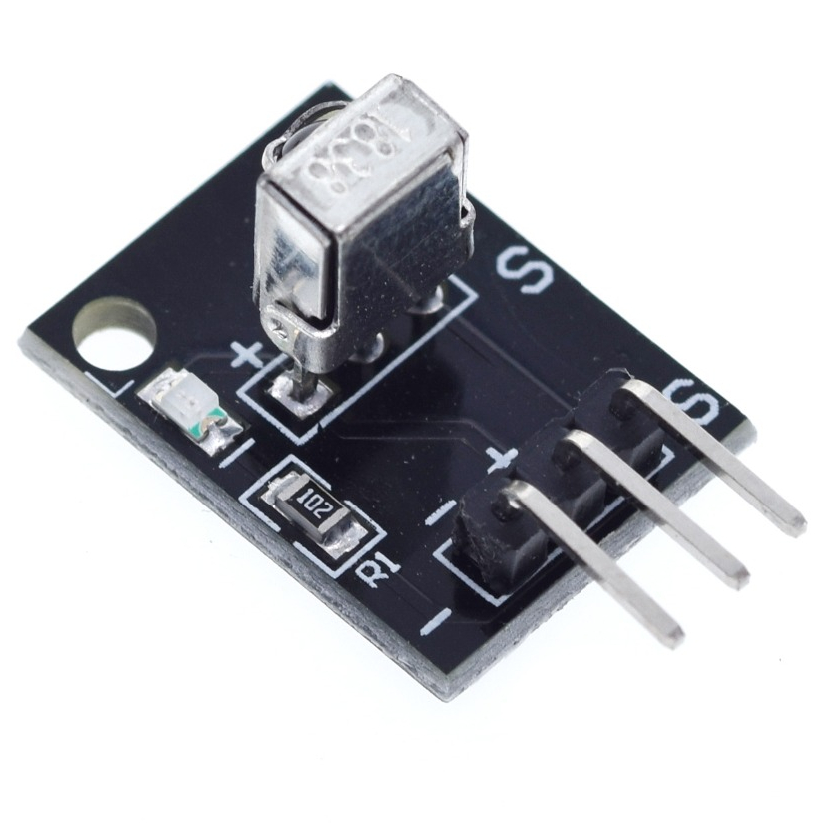

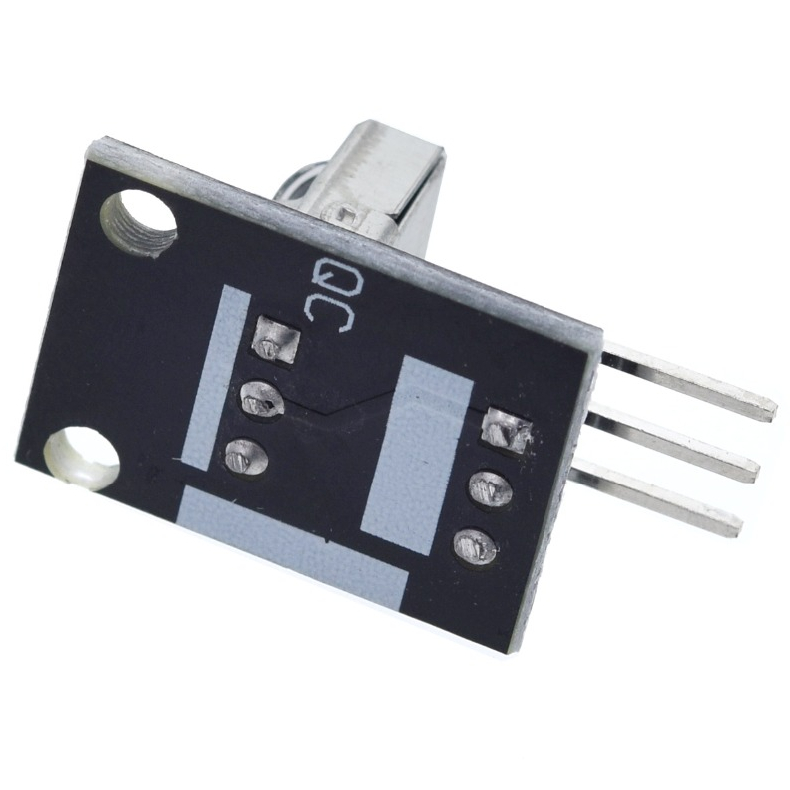

• приёмный модуль (подключается к Arduino).

Принцип работы инфракрасного модуля дистанционного управления TZT для Arduino:

При нажатии кнопки пульт генерирует последовательность ИК‑импульсов с уникальной кодировкой (модуляция 38 кГц).
Приёмник улавливает сигнал фотодиодом и демодулирует его.
Микроконтроллер (Arduino) через библиотеку декодирует сигнал и определяет, какая кнопка нажата.
Программа выполняет заданное действие (например, включает реле, двигает сервопривод, меняет яркость LED).

Ключевое преимущество: гальваническая развязка — управление происходит без электрических соединений, что повышает безопасность и гибкость размещения.

Ключевые характеристики инфракрасного модуля дистанционного управления TZT для Arduino
1. Частота модуляции: 38 кГц (стандарт для большинства ИК‑пультов).
2. Дальность действия: до 8 м (зависит от освещённости и препятствий).
3. Угол приёма: ~60° (требуется прямая видимость).
4. Напряжение питания модуля: 3,3–5 В (совместимо с Arduino).
5. Выходной сигнал модуля: цифровой (HIGH/LOW после демодуляции).
6. Количество кнопок на пульте: 17 функциональных.
7. Ток потребления (пульт):

• в покое: 3–5 мкА;
• при передаче: 3–5 мА.

8. Рабочая температура: –40 … +85 °C.
9. Размеры модуля: компактные (подходит для встраивания).

Типичные проекты и сценарии
1. Пульт для робота

• управление движением (вперёд/назад, поворот);
• включение/выключение режимов (например, захват предмета).

2.Умный свет

• включение/выключение ламп;
• регулировка яркости (через ШИМ);
• смена цветов RGB‑ленты.

3. Система «умный дом»

• управление розетками, шторками, вентиляцией;
• сценарии (например, «вечерний режим»).

4. Интерактивные инсталляции

• переключение видео/звука в арт‑объектах;
• управление анимацией.

5. Охранная система

• дистанционное включение/выключение сигнализации;
• активация камер.

6. Игровая панель

• управление аркадными играми;
• симулятор пульта управления техникой.

7. Тестирование ИК‑устройств

• эмуляция команд для ТВ, кондиционеров и т. п.

Плюсы и ограничения инфракрасного модуля дистанционного управления TZT для Arduino
Преимущества:

• простота подключения и программирования;
• низкая стоимость комплекта;
• дальность до 8 м;
• совместимость с большинством Arduino‑плат;
• минимум внешних компонентов;
• низкое энергопотребление пульта;
• возможность декодировать сигналы от других ИК‑пультов.

Ограничения:

• требуется прямая видимость (препятствия блокируют сигнал);
• чувствительность к яркому свету (солнечный свет, люминесцентные лампы);
• задержка реакции (несколько десятков миллисекунд);
• ограниченный угол приёма (≈60°);
• коды кнопок могут различаться у разных пультов (проверяйте свои).

Советы по эксплуатации инфракрасного модуля дистанционного управления TZT для Arduino
1. Калибруйте коды. Всегда снимайте коды кнопок вашего пульта — они могут отличаться от примеров в интернете.
2. Защищайте от помех.

• избегайте установки рядом с источниками ИК‑излучения (обогреватели, лампы);
• используйте экранированные провода для модуля.

3. Оптимизируйте размещение.

• приёмник направьте на зону предполагаемого использования пульта;
• не закрывайте фотодиод непрозрачными материалами.

4. Экономьте энергию пульта.

• используйте кнопки только при необходимости;
• храните пульт вдали от металлических предметов (могут экранировать сигнал).

5. Добавляйте обработку дребезга. В коде проверяйте, что код пришёл не случайно (например, требуйте 2–3 совпадающих чтения).
6. Используйте внешние источники питания для мощных нагрузок (не питайте реле или моторы от пинов Arduino).
7. Тестируйте в реальных условиях. Проверьте работу при разном освещении и расстояниях.


Скетч для инфракрасного модуля дистанционного управления TZT на Arduino
Для работы потребуется библиотека IRremote — установите её через Sketch → Include Library → Manage Libraries в Arduino IDE (поиск по «IRremote»).

Схема подключения

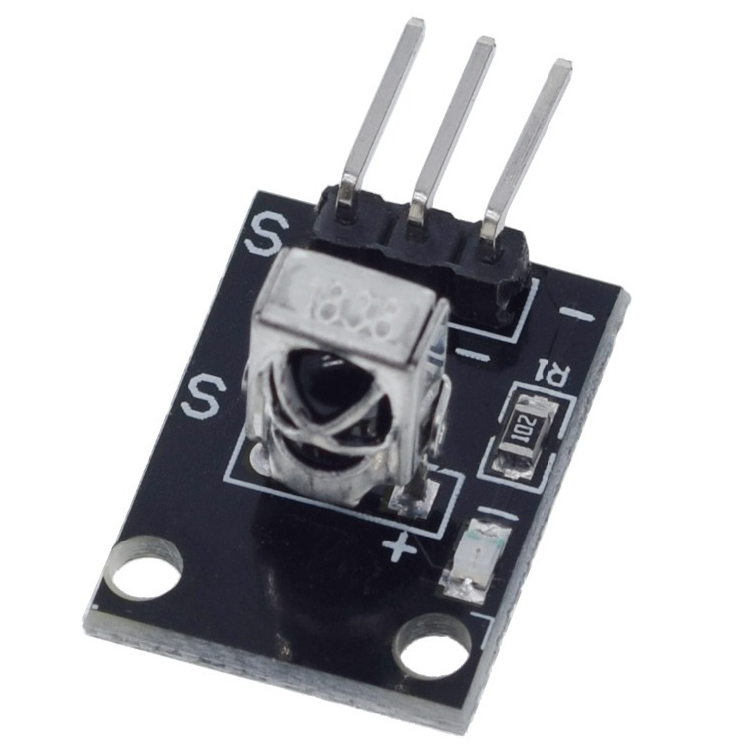

ИК‑приёмник TZT имеет 3 вывода:
VCC → 5 V Arduino;
GND → GND Arduino;
SIG (выход) → цифровой пин 11 Arduino (или другой, укажите в скетче).

Базовый скетч (вывод кодов кнопок в Serial Monitor)

#include <IRremote.h> const int RECV_PIN = 11;  // Пин подключения ИК‑приёмника IRrecv irrecv(RECV_PIN);   // Создаём объект приёмника decode_results results;       // Структура для хранения принятых данных void setup() {   Serial.begin(9600);        // Инициализируем Serial‑порт   irrecv.enableIRIn();       // Запускаем приём ИК‑сигналов   Serial.println("ИК‑приёмник готов. Нажимайте кнопки пульта..."); } void loop() {   if (irrecv.decode(&results)) {        // Если получен сигнал     Serial.print("Код кнопки: 0x");     Serial.println(results.value, HEX);  // Выводим код в HEX     irrecv.resume();                   // Готов к следующему сигналу   } }

Расширенный скетч (управление светодиодом по кнопкам)

#include <IRremote.h> const int RECV_PIN = 11; const int LED_PIN = 13; IRrecv irrecv(RECV_PIN); decode_results results; // Коды кнопок (замените на свои, полученные из базового скетча) const unsigned long BTN_ON  = 0xFFA857;  // Пример кода кнопки «ВКЛ» const unsigned long BTN_OFF = 0xFFE01F;  // Пример кода кнопки «ВЫКЛ» void setup() {   pinMode(LED_PIN, OUTPUT);   Serial.begin(9600);   irrecv.enableIRIn();   Serial.println("Управление светодиодом via ИК‑пульт. Ожидание команд..."); } void loop() {   if (irrecv.decode(&results)) {     Serial.print("Получен код: 0x");     Serial.println(results.value, HEX);     // Обработка кнопок     if (results.value == BTN_ON) {       digitalWrite(LED_PIN, HIGH);       Serial.println("→ Светодиод ВКЛ");     }     else if (results.value == BTN_OFF) {       digitalWrite(LED_PIN, LOW);       Serial.println("→ Светодиод ВЫКЛ");     }     else {       Serial.println("→ Неизвестная кнопка");     }     irrecv.resume();   } }

Скетч с обработкой нескольких устройств (пульт + сервопривод)

#include <IRremote.h> #include <Servo.h> const int RECV_PIN = 11; IRrecv irrecv(RECV_PIN); decode_results results; Servo myServo; const int SERVO_PIN = 9; // Коды кнопок для сервопривода const unsigned long BTN_LEFT  = 0xFF18E7;  // Поворот влево (0°) const unsigned long BTN_RIGHT = 0xFF5AE5;  // Поворот вправо (180°) void setup() {   myServo.attach(SERVO_PIN);   Serial.begin(9600);   irrecv.enableIRIn();   Serial.println("Сервопривод управляется ИК‑пультом. Ожидание команд..."); } void loop() {   if (irrecv.decode(&results)) {     Serial.print("Код: 0x");     Serial.println(results.value, HEX);     if (results.value == BTN_LEFT) {       myServo.write(0);       Serial.println("→ Серво: 0°");     }     else if (results.value == BTN_RIGHT) {       myServo.write(180);       Serial.println("→ Серво: 180°");     }     irrecv.resume();   } }

Пояснения к коду
1. Библиотека IRremote

• Обеспечивает приём и декодирование ИК‑сигналов (поддерживает протоколы NEC, Sony, RC5 и др.).
• IRrecv — объект приёмника, decode_results — структура для данных.

2. Инициализация

• irrecv.enableIRIn() — запускает приём сигналов.
• Serial.begin(9600) — открывает Serial‑порт для отладки.

3. Приём сигналов

• irrecv.decode(&results) — проверяет наличие сигнала.
• results.value — содержит код кнопки в шестнадцатеричном формате (HEX).
• irrecv.resume() — готовит приёмник к следующему сигналу.

4. Коды кнопок

• Запустите базовый скетч и нажмите кнопки пульта — коды появятся в Serial Monitor.
• Скопируйте нужные коды и вставьте в const unsigned long BTN_....

5. Форматы кодов

• В скетче коды указываются с префиксом 0x (например, 0xFFA857).
• Если код выводится как десятичное число (например, 16718055), преобразуйте его в HEX.

Отладка
Откройте Serial Monitor (Ctrl+Shift+M) для просмотра кодов.
Если коды не отображаются, проверьте подключение и питание приёмника.

Возможные доработки
Сохранение кодов в EEPROM — чтобы не перепрограммировать при каждом включении.
Обработка длинных нажатий — для дополнительных функций.
Мультипротокольная поддержка — добавление обработки разных ИК‑протоколов.
Веб‑интерфейс — передача кодов через Wi‑Fi (с модулем ESP8266/ESP32).
