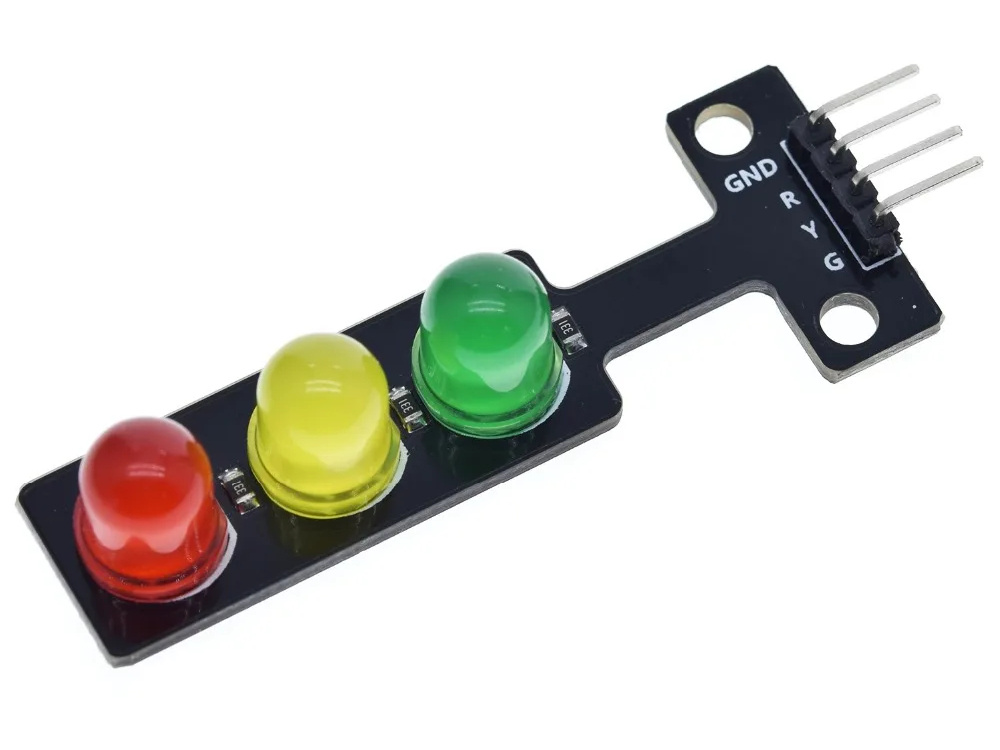

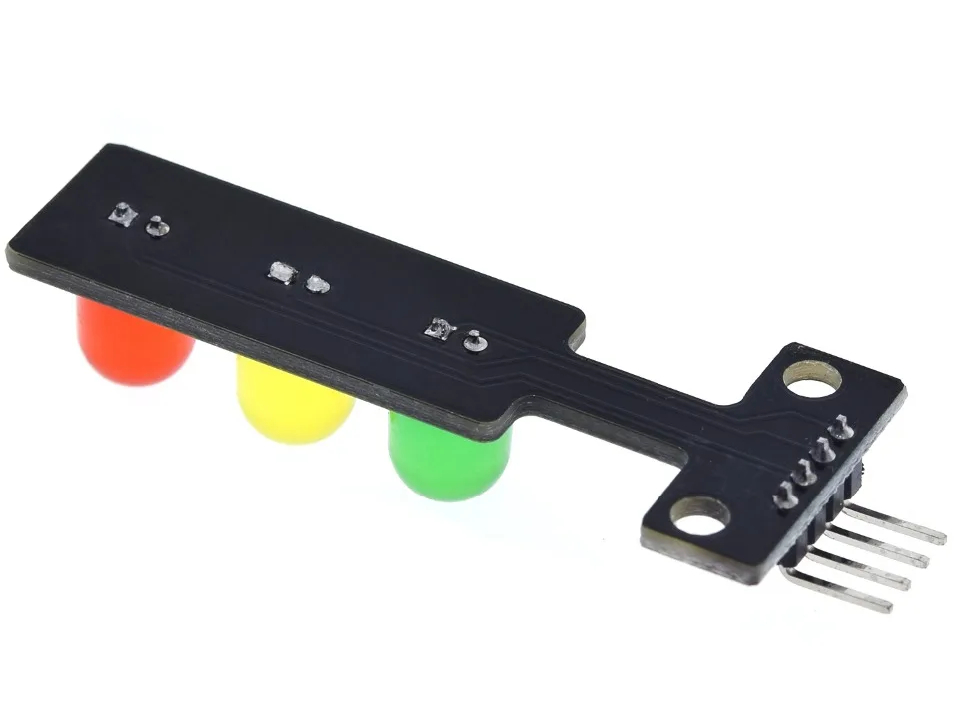

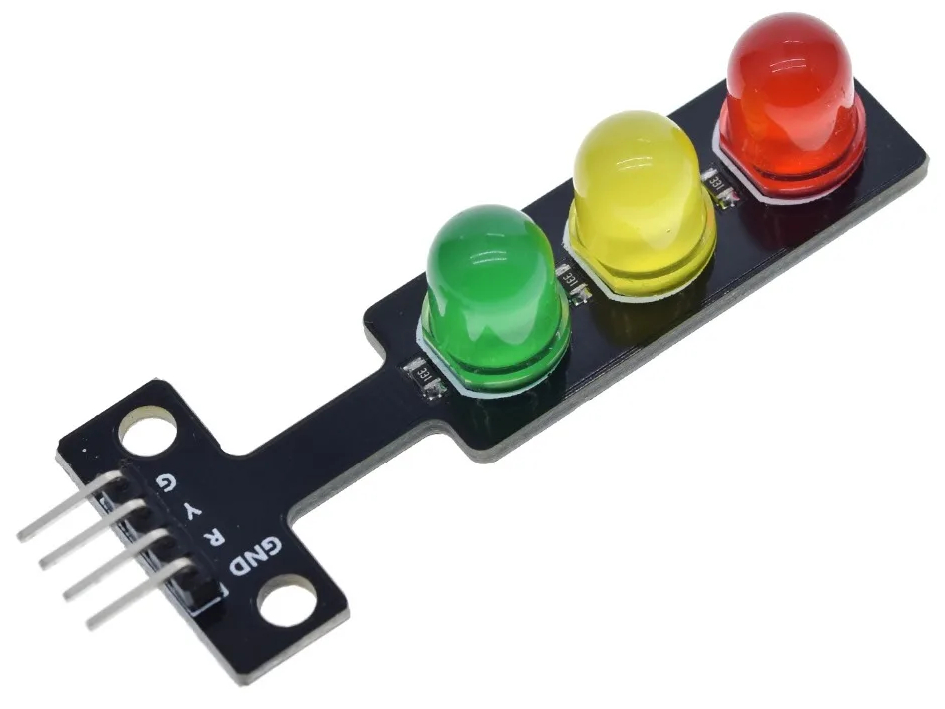

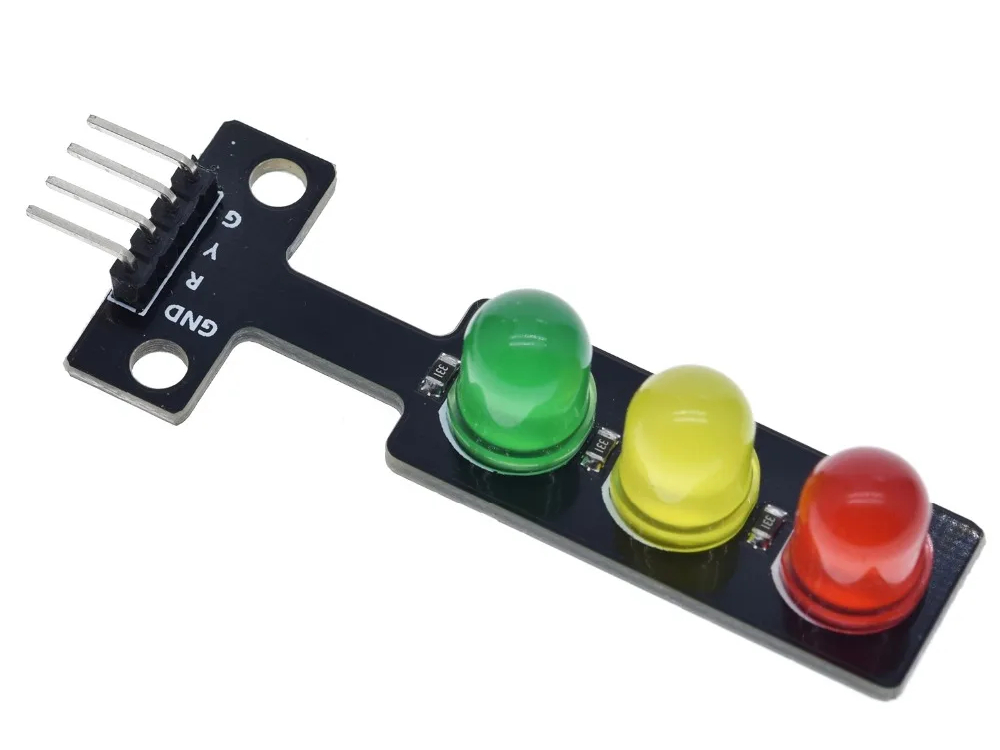

Мини-модуль светофора TZT для Arduino

Мини-модуль светофора TZT со встроенными резисторами — это компактный электронный модуль, имитирующий работу обычного светофора. Он состоит из трёх светодиодов (красного, жёлтого и зелёного) и предназначен для использования в электронных проектах, образовательных демонстрациях, системах индикации и других приложениях, где требуется визуальное отображение сигналов.

Основные характеристики мини-модуля светофора TZT

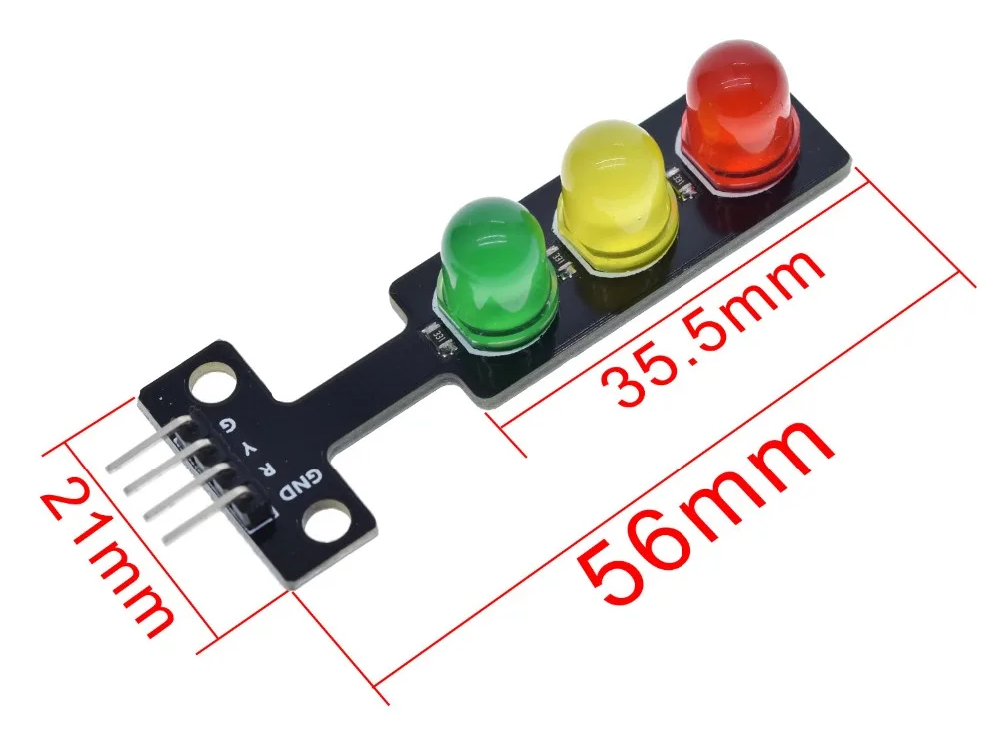

• Размер: 56 × 21 × 11 мм.
• Светодиоды: 3 штуки, каждый диаметром 8 мм.
• Напряжение питания: 5 В.
• Интерфейс: общий катод, что упрощает подключение к контроллерам (например, Arduino).
• Управление: цифровой входной сигнал позволяет индивидуально контролировать каждый светодиод.
• Яркость: обычная.

Благодаря компактным размерам, встроенными резисторами и простоте подключения его можно интегрировать в различные электронные устройства и конструкции.

Применение мини-модуля светофора TZT

• Образовательные проекты и демонстрации принципов работы светофоров.
• Индикация состояний в электронных системах (например, режимы работы оборудования).
• Создание моделей и макетов.
• Использование в DIY-проектах с микроконтроллерами.

Важно: при подключении модуля необходимо соблюдать полярность и не превышать рекомендуемое напряжение питания. Для управления светодиодами можно использовать цифровые выходы микроконтроллеров или другие источники цифровых сигналов.

Скетч для трёхсекционного светофора на Arduino (с модулем со встроенными резисторами)

Необходимые компоненты:

1. Плата Arduino (Uno, Mega и др.)
2. Модуль трёхсекционного светофора (со встроенными токоограничивающими резисторами)
3. Соединительные провода

Схема подключения
Красный светодиод модуля → пин 10 Arduino
Жёлтый светодиод модуля → пин 9 Arduino
Зелёный светодиод модуля → пин 8 Arduino
Общий провод (GND) модуля → GND Arduino

Логика работы
Зелёный горит 7 с.
Зелёный мигает (1 Гц, 4 вспышки за 4 с).
Жёлтый горит 3 с.
Красный горит 7 с.
Красный + жёлтый горят 2 с.
Цикл повторяется.

Скетч

// Пины светодиодов (подключите модуль к этим пинам) const uint8_t PIN_RED = 10; const uint8_t PIN_YELLOW = 9; const uint8_t PIN_GREEN = 8; // Временные интервалы (в миллисекундах) const uint32_t T_GREEN_STEADY = 7000;    // Зелёный постоянно const uint32_t T_GREEN_BLINK_TOTAL = 4000; // Мигание зелёного (4 с) const uint32_t BLINK_PERIOD = 1000;       // Период мигания (1 Гц) const uint32_t T_YELLOW = 3000;           // Жёлтый const uint32_t T_RED = 7000;             // Красный const uint32_t T_RED_YELLOW = 2000;     // Красный + жёлтый // Состояния светофора enum Phase : uint8_t {   PH_GREEN,        // Зелёный   PH_GREEN_BLINK, // Мигание зелёного   PH_YELLOW,     // Жёлтый   PH_RED,        // Красный   PH_RED_YELLOW  // Красный + жёлтый }; Phase phase = PH_GREEN;        // Текущее состояние uint32_t phaseStart = 0;    // Время начала фазы uint32_t blinkStart = 0;     // Время начала мигания bool greenOn = true;         // Состояние зелёного (мигание) // Функция управления светодиодами void setLights(bool r, bool y, bool g) {   digitalWrite(PIN_RED, r ? HIGH : LOW);   digitalWrite(PIN_YELLOW, y ? HIGH : LOW);   digitalWrite(PIN_GREEN, g ? HIGH : LOW); } void setup() {   // Настройка пинов как выходов   pinMode(PIN_RED, OUTPUT);   pinMode(PIN_YELLOW, OUTPUT);   pinMode(PIN_GREEN, OUTPUT);   // Начальное состояние: зелёный горит   setLights(false, false, true);   phase = PH_GREEN;   phaseStart = millis(); } void loop() {   const uint32_t now = millis();   const uint32_t elapsed = now - phaseStart;  // Прошло времени в текущей фазе   switch (phase) {     case PH_GREEN:       if (elapsed >= T_GREEN_STEADY) {         phase = PH_GREEN_BLINK;         phaseStart = now;         blinkStart = now;         greenOn = true;         setLights(false, false, true);  // Включаем зелёный       }       break;     case PH_GREEN_BLINK: {         const uint32_t blinkElapsed = now - blinkStart;         if (blinkElapsed >= BLINK_PERIOD) {           blinkStart = now;           greenOn = !greenOn;  // Переключаем состояние           setLights(false, false, greenOn);         }         if (elapsed >= T_GREEN_BLINK_TOTAL) {           phase = PH_YELLOW;           phaseStart = now;           setLights(false, true, false);  // Жёлтый         }       }       break;     case PH_YELLOW:       if (elapsed >= T_YELLOW) {         phase = PH_RED;         phaseStart = now;         setLights(true, false, false);  // Красный       }       break;     case PH_RED:       if (elapsed >= T_RED) {         phase = PH_RED_YELLOW;         phaseStart = now;         setLights(true, true, false);   // Красный + жёлтый       }       break;     case PH_RED_YELLOW:       if (elapsed >= T_RED_YELLOW) {         phase = PH_GREEN;         phaseStart = now;         setLights(false, false, true);   // Зелёный       }       break;   } }

Пояснения

1. Особенности модуля

• Встроенные резисторы исключают необходимость внешних компонентов.
• Подключение максимально простое — только сигнальные пины и GND.

2. Переменные таймингов

• Задают длительность каждой фазы в миллисекундах.
• Легко изменяются для адаптации под требования.

3. Перечисление Phase

• Описывает все состояния светофора.
• Используется в switch для управления логикой.

4. Функция setLights()

• Централизованно управляет светодиодами.
• Принимает три булевых параметра: красный, жёлтый, зелёный.
• true → светодиод включён, false → выключен.

5. Переменная millis()

• Использует неблокирующий подход (без delay()).
• Позволяет точно отслеживать время фаз.

6. Мигание зелёного

• Реализовано через переменную greenOn и таймер blinkStart.
• Частота 1 Гц (1 вспышка в секунду).

Рекомендации по настройке

1. Изменение длительности фаз

• Корректируйте значения T_GREEN_STEADY, T_YELLOW и др.
• Убедитесь, что все значения указаны в миллисекундах.

2. Проверка подключения

• Убедитесь, что общий провод модуля (GND) подключён к GND Arduino.
• Проверьте соответствие пинов Arduino и секций светофора.

3. Отладка

• Добавьте Serial.print() для вывода текущего состояния.
• Используйте монитор порта для отслеживания фаз.

4. Расширение функционала

• Добавьте кнопку для ручного переключения режимов.
• Внедрите датчик движения для адаптивной работы.
• Подключите дисплей для отображения таймера.
