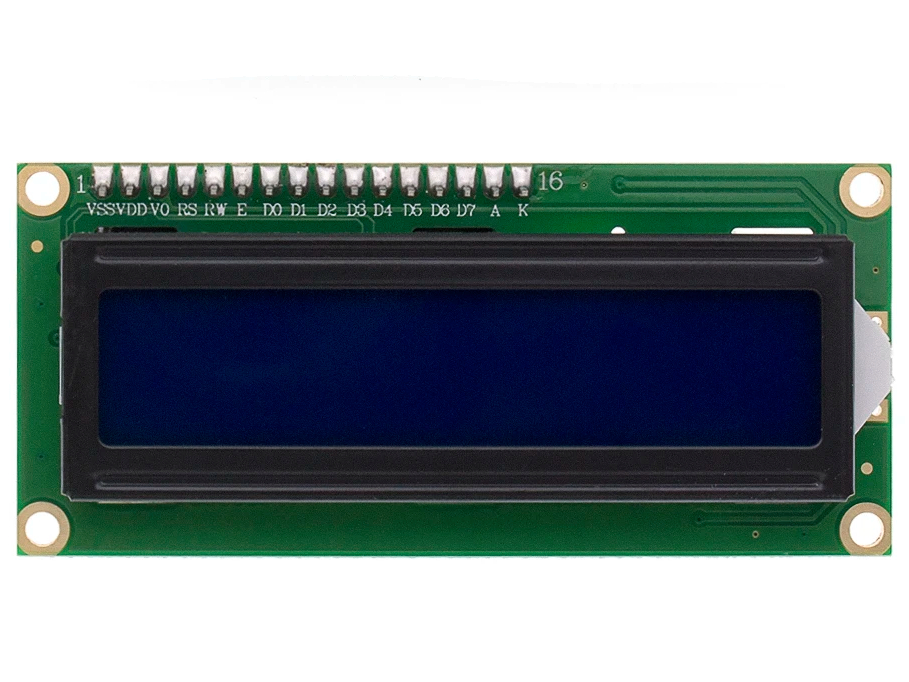

ЖК-дисплей голубой I2C LCD1602 (16x2) TZT для Arduino

ЖК‑дисплей LCD1602 с синей подсветкой и интерфейсом I²C — практичное решение для вывода текстовой информации в проектах на базе Arduino. Благодаря встроенному I²C‑конвертеру модуль требует всего 4 провода подключения и экономит цифровые пины микроконтроллера.

Устройство и принцип работы ЖК-дисплея I2C LCD1602 (16x2) TZT для Arduino

Основные компоненты:

• ЖК‑панель 16×2 (16 символов в 2 строки);
• контроллер HD44780 (стандарт для символьных LCD);

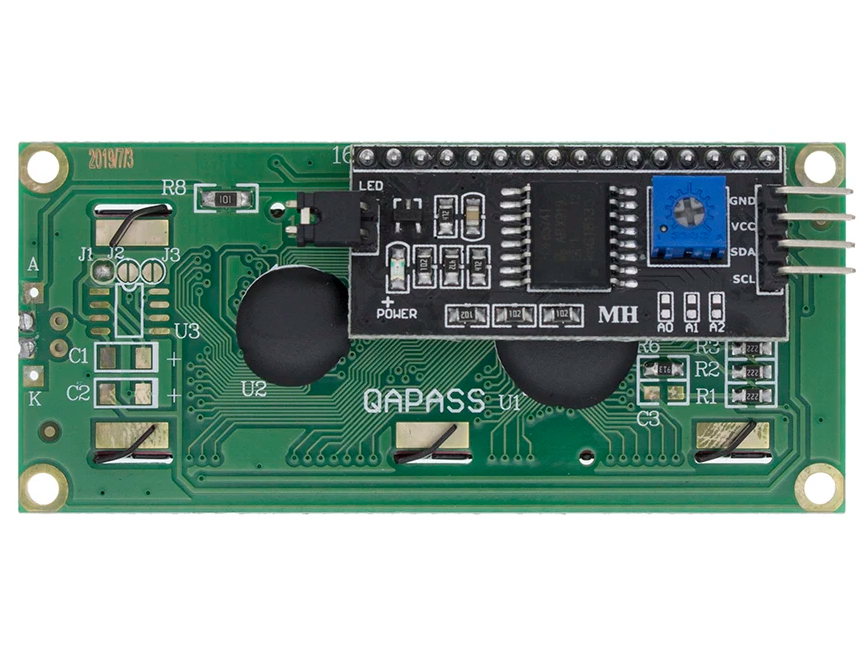

• I²C‑конвертер (преобразует параллельный интерфейс в двухпроводной);
• светодиодная подсветка синего цвета;
• потенциометр для регулировки яркости подсветки.

Как это работает:
Arduino передаёт данные по шине I²C (провода SDA и SCL).
Конвертер переводит сигналы в формат, понятный контроллеру HD44780.
Контроллер управляет матрицей пикселей, формируя символы.
Подсветка улучшает читаемость при слабом освещении.

Ключевые характеристики ЖК-дисплея I2C LCD1602 (16x2) TZT для Arduino

• Разрешение: 16 символов × 2 строки (всего 32 символа).
• Интерфейс: I²C (совместим с TWI/I²C на Arduino).
• Напряжение питания: 5 В.
• Цвет символов: белый.
• Цвет подсветки: синий.
• Адрес на шине I²C: 0x27 или 0x3F (уточняйте по маркировке конвертера).
• Угол обзора: 180°.
• Рабочая температура: –20 … +70 °C.
• Габариты: 80 × 36 мм.
• Потребляемый ток:
• без подсветки — ~1 мА;
• с подсветкой — до 200 мА.

Важные замечания:
Соблюдайте полярность питания (VCC/GND).
Для надёжности используйте провода длиной ≤ 30 см.
Если дисплей не определяется, проверьте адрес I²C (может быть 0x27 или 0x3F).
Потенциометром на модуле отрегулируйте яркость подсветки.

Типичные проекты и сценарии
1. Информационные табло

• отображение времени, даты, температуры;
• статус системы (например, «Готов», «Ошибка»).

2. Панели управления

• меню настроек устройства;
• индикация режимов работы.

3. Датчики и измерители

• вывод показаний датчиков (температура, влажность, напряжение);
• лог последних значений.

4. Учебные проекты

• изучение интерфейса I²C;
• практика работы с текстовыми дисплеями.

5. Системы «умного дома»

• индикация состояния устройств (свет, отопление);
• простое меню управления.

6. Игровые устройства

• счётчик очков;
• подсказки игроку.

7. Автоматизация и мониторинг

• статус производственного оборудования;
• предупреждение о сбоях.

Плюсы и ограничения ЖК-дисплея I2C LCD1602 (16x2) TZT для Arduino
Преимущества:

• простое подключение (всего 4 провода);
• экономия пинов Arduino (благодаря I²C);
• регулируемая яркость подсветки;
• низкая стоимость;
• совместимость с большинством плат Arduino;
• чёткое отображение текста при любом освещении (с подсветкой).

Ограничения:

• поддерживает только латиницу и базовые символы (кириллица требует загрузки кастомных символов);
• ограниченный угол обзора (при резких углах контрастность падает);
• чувствительность к перепадам напряжения (не подключайте к 12 В);
• адрес I²C может различаться (проверяйте маркировку).

Советы по эксплуатации ЖК-дисплея I2C LCD1602 (16x2) TZT для Arduino

1. Определите адрес I²C. Если дисплей не работает, загрузите скетч I2C Scanner (в примерах библиотеки Wire) — он покажет реальный адрес.
2. Регулируйте контраст. Потенциометром на модуле добейтесь чёткого изображения.
3. Используйте короткие провода. Длинные линии могут вызывать помехи.
4. Экономьте энергию. Выключайте подсветку (lcd.noBacklight()) в спящих режимах.
5. Очищайте экран. Протирайте дисплей мягкой тканью без растворителей.
6. Проверяйте питание. При напряжении < 4,5 В подсветка может мерцать.
7. Загружайте кастомные символы. Для кириллицы или иконок используйте lcd.createChar().
8. Избегайте перегрева. Не оставляйте подсветку включённой на максимальной яркости длительное время.

Скетч для ЖК‑дисплея I²C LCD1602 (16×2) TZT для Arduino
Необходимые компоненты

• Плата Arduino (Uno, Nano, Mega и др.);
• ЖК‑дисплей LCD1602 с модулем I²C;
• Соединительные провода.

Схема подключения
Дисплей подключается к Arduino четырьмя проводами:

• VCC (5 V) → 5 V Arduino;
• GND → GND Arduino;
• SDA → аналоговый пин A4 (Uno/Nano) или 20 (Mega);
• SCL → аналоговый пин A5 (Uno/Nano) или 21 (Mega).

Подготовка: установка библиотеки
Для работы нужна библиотека LiquidCrystal_I2C (или аналогичная):

1. В Arduino IDE выберите Скетч → Подключить библиотеку → Управление библиотеками.
2. В строке поиска введите «LiquidCrystal_I2C».
3. Установите найденную библиотеку.

Также потребуется стандартная библиотека Wire.h (встроена в Arduino IDE).

Базовый скетч (вывод текста)

#include <Wire.h> #include <LiquidCrystal_I2C.h> // Инициализация дисплея: адрес I²C, 16 столбцов, 2 строки LiquidCrystal_I2C lcd(0x27, 16, 2);  // Адрес может быть 0x27 или 0x3F void setup() {   lcd.init();           // Инициализируем дисплей   lcd.backlight();      // Включаем подсветку      // Выводим текст на первую строку   lcd.setCursor(0, 0);  // Позиция: столбец 0, строка 0   lcd.print("Hello, World!");      // Выводим текст на вторую строку   lcd.setCursor(0, 1);  // Позиция: столбец 0, строка 1   lcd.print("Arduino LCD1602"); } void loop() {   // Пустой loop — текст остаётся на экране }

Расширенный скетч (динамический вывод данных)

#include <Wire.h> #include <LiquidCrystal_I2C.h> LiquidCrystal_I2C lcd(0x27, 16, 2); unsigned long startTime; void setup() {   lcd.init();   lcd.backlight();      lcd.setCursor(0, 0);   lcd.print("Time (sec):");      startTime = millis(); } void loop() {   unsigned long currentTime = (millis() - startTime) / 1000;      // Очищаем вторую строку   lcd.setCursor(0, 1);   lcd.print("             ");  // 13 пробелов для очистки      // Выводим текущее время   lcd.setCursor(0, 1);   lcd.print(currentTime);      delay(1000);  // Обновление каждую секунду }

Скетч с прокруткой текста

#include <Wire.h> #include <LiquidCrystal_I2C.h> LiquidCrystal_I2C lcd(0x27, 16, 2); const char message[] = "Scrolling text on LCD1602..."; void setup() {   lcd.init();   lcd.backlight(); } void loop() {   for (int i = 0; i < strlen(message); i++) {     lcd.setCursor(0, 1);     // Выводим подстроку длиной 16 символов     for (int j = 0; j < 16; j++) {       if (i + j < strlen(message)) {         lcd.print(message[i + j]);       } else {         lcd.print(" ");       }     }     delay(300);   } }

Пояснения к коду
1. Библиотеки

• Wire.h — стандартная библиотека для работы с I²C‑шиной.
• LiquidCrystal_I2C.h — библиотека для управления LCD через I²C.

2. Инициализация дисплея

• LiquidCrystal_I2C lcd(адрес, столбцы, строки) — создаём объект дисплея.
• Адрес I²C обычно 0x27 или 0x3F (проверьте сканером I²C).
• lcd.init() — инициализирует дисплей.
• lcd.backlight() — включает подсветку (можно опустить, если подсветка не нужна).

3. Работа с курсором и выводом

• lcd.setCursor(столбец, строка) — устанавливает позицию курсора (столбцы: 0–15, строки: 0–1).
• lcd.print("текст") — выводит текст с текущей позиции курсора.
• Текст, выходящий за пределы экрана, не отображается.

4. Очистка экрана

• lcd.clear() — очищает весь экран и возвращает курсор в начало (0, 0).
• Для частичной очистки можно выводить пробелы на нужную позицию.

5. Управление подсветкой

• lcd.backlight() — включить подсветку.
• lcd.noBacklight() — выключить подсветку.

Определение адреса I²C
Если дисплей не работает, проверьте адрес с помощью сканера:

#include <Wire.h> void setup() {   Wire.begin();   Serial.begin(9600);   while (!Serial);   Serial.println("\nI²C Scanner"); } void loop() {   byte error, address;   int nDevices = 0;   Serial.println("Scanning...");   for (address = 1; address < 127; address++) {     Wire.beginTransmission(address);     error = Wire.endTransmission();     if (error == 0) {       Serial.print("I²C device found at address 0x");       if (address < 16) Serial.print("0");       Serial.println(address, HEX);       nDevices++;     } else if (error == 4) {       Serial.print("Unknown error at address 0x");       if (address < 16) Serial.print("0");       Serial.println(address, HEX);     }   }   if (nDevices == 0) Serial.println("No I²C devices found\n");   else Serial.println("Done\n");   delay(5000);  // Ждать 5 секунд до следующего сканирования }

Рекомендации по настройке
1. Проверка адреса I²C

• Запустите сканер I²C и найдите адрес дисплея (обычно 0x27 или 0x3F).
• Укажите верный адрес в конструкторе LiquidCrystal_I2C lcd(...).

2. Регулировка контрастности

• На модуле I²C есть потенциометр — вращайте его, пока символы не станут чёткими.
• Если экран тёмный или видны только прямоугольники — контрастность слишком высока.

3. Питание

• Подключайте VCC к 5 V Arduino. Для стабильного питания добавьте конденсатор 100 мкФ между VCC и GND.

4. Отладка

• Откройте Serial Monitor (Ctrl+Shift+M), если используете сканер I²C.
• Убедитесь, что дисплей обнаружен по правильному адресу.

5. Совместимость

• Некоторые модули используют нестандартный адрес или требуют дополнительных настроек. Проверьте документацию к вашему модулю.

Возможные доработки
Вывод дат/времени — подключите модуль RTC и отображайте текущее время.
Отображение датчиков — выводите значения с аналоговых/цифровых датчиков.
Меню с навигацией — используйте кнопки для переключения экранов.
Анимация символов — создайте кастомные символы (например, индикатор уровня).
Выключение подсветки — добавляйте lcd.noBacklight() для экономии энергии.
