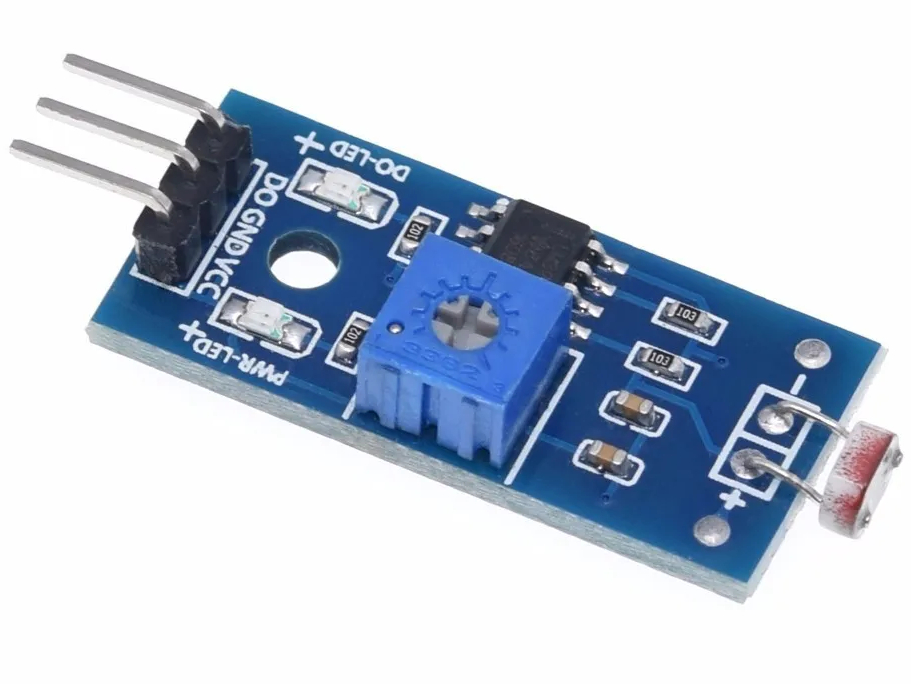

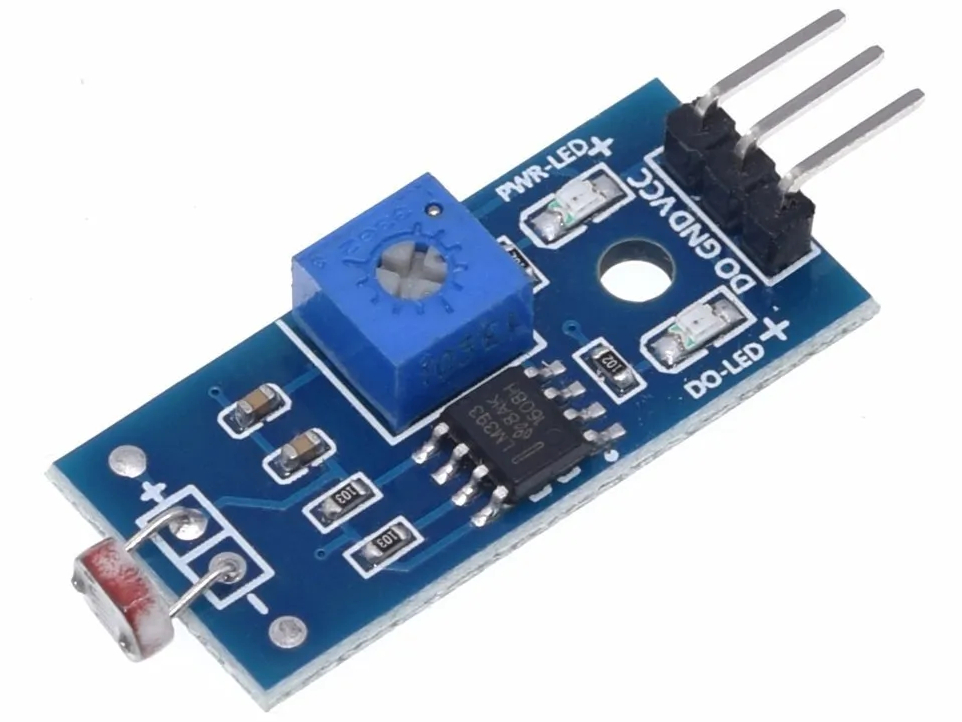

Датчик освещённости TZT для Arduino

Датчик освещённости (или датчик света) — это электронное устройство, которое «измеряет» уровень света вокруг и передаёт данные в Arduino. На его основе можно сделать, например, автоматическое включение лампы в темноте или систему мониторинга освещённости в помещении.

Как работает
Основа большинства датчиков — фоторезистор. Это резистор, чьё сопротивление меняется в зависимости от яркости света:

• в темноте — сопротивление высокое (сотни кОм);
• при ярком свете — сопротивление низкое (десятки Ом).

Эта модель также имеют подстроечный резистор — им можно отрегулировать порог срабатывания цифрового выхода.

Основные характеристики датчика освещённости TZT TENG для Arduino

• Рабочее напряжение: 3,3–5 В (подходит для Arduino Uno, Nano, Mega и др.).
• Цифровой выход (DO) — выдаёт логический сигнал «0» или «1», когда уровень света пересекает заданный порог (настраивается потенциометром на модуле).
• Диапазон чувствительности: охватывает условия от полной темноты до яркого солнечного света.
• Размеры: около 32 × 14 мм (типичный модуль).
• Подключение: три провода (VCC, GND, сигнал).

Назначение выводов
VCC — питание (3,3–5 В);
GND — земля (общий провод);
DO — цифровой выход (подключается к цифровому пину Arduino).

Примеры использования датчика освещённости TZT TENG для Arduino

Автоматическое освещение: включать лампу или светодиод, когда становится темно.
Охранная система: реагировать на внезапное затемнение (например, перекрытие луча лазера).
Мониторинг среды: записывать уровень освещённости в комнате или на улице.
Роботы и мобильные платформы: искать источник света или избегать яркого света.
Умные шторы/жалюзи: автоматически открывать/закрывать в зависимости от дневного света.
Фотобоксы и лайтбоксы: контролировать равномерность подсветки.

Плюсы и минусы
Плюсы:

• простая схема подключения;
• низкая стоимость;
• не требует сложной калибровки для базовых задач.

Минусы:

• относительная неточность (зависит от конкретного фоторезистора и условий);
• чувствительность к температуре и старению элемента.

Скетч для цифрового датчика освещённости с управлением светодиодом

// Пины подключения #define LIGHT_SENSOR_PIN 2   // Цифровой вход датчика освещённости (D0) #define LED_PIN 9               // Цифровой выход для светодиода void setup() {   // Инициализация пинов   pinMode(LIGHT_SENSOR_PIN, INPUT);   pinMode(LED_PIN, OUTPUT);      // Запуск последовательного порта для отладки   Serial.begin(9600); } void loop() {   // Считываем цифровое значение с датчика   int lightState = digitalRead(LIGHT_SENSOR_PIN);      // Выводим значение в монитор порта (для отладки)   Serial.print("Состояние датчика: ");   Serial.println(lightState);      // Проверяем состояние датчика   if (lightState == LOW) {     // Темно — включаем светодиод     digitalWrite(LED_PIN, HIGH);     Serial.println("Свет включён");   } else {     // Достаточно светло — выключаем светодиод     digitalWrite(LED_PIN, LOW);     Serial.println("Свет выключен");   }      // Задержка между измерениями   delay(500); }

Необходимые компоненты

• Плата Arduino
• Цифровой модуль датчика освещённости (с подстроечным резистором и выходом D0)
• Светодиод
• Резистор 220 Ом (для светодиода)
• Соединительные провода
• Макетная плата (опционально)

Схема подключения
Датчик освещённости:

• VCC → 5 V
• GND → GND
• D0 (цифровой выход) → цифровой пин 2

Светодиод:

• Анод (+) → цифровой пин 9 (через резистор 220 Ом)
• Катод (−) → GND

Пояснения
Цифровой датчик освещённости имеет встроенный компаратор и подстроечный резистор для регулировки чувствительности.
Выдает логический сигнал:

• LOW (0 В) — уровень освещённости ниже установленного порога (темно);
• HIGH (5 В) — уровень освещённости выше порога (светло).

Регулировка чувствительности
На модуле датчика есть подстроечный резистор (потенциометр).
Вращайте его, чтобы задать порог срабатывания (когда светодиод должен включаться/выключаться).

Логика работы

• Если датчик выдаёт LOW → темно → светодиод включается.
• Если датчик выдаёт HIGH → светло → светодиод выключается.

Мониторинг порта
Показывает текущее состояние датчика (0 или 1) и статус светодиода.
Помогает при настройке чувствительности датчика.

Рекомендации по настройке
Калибровка датчика
Включите монитор порта (Tools → Serial Monitor).
Вращайте подстроечный резистор на модуле датчика.
Наблюдайте за изменением значений в мониторе порта при разной освещённости.
Установите нужный порог срабатывания (например, чтобы светодиод включался в полумраке).

Размещение датчика
Избегайте прямых источников света (лампы, солнце), если нужно измерять фоновый уровень.
Располагайте так, чтобы датчик «видел» зону, где нужно контролировать освещённость.

Проверка соединений
Убедитесь, что VCC и GND подключены правильно.
Проверьте полярность светодиода (анод к пину, катод к GND).

Дополнительные возможности
Добавить задержку включения — вставьте delay(1000) после digitalWrite, чтобы избежать мигания при колебаниях освещённости.
Использовать несколько светодиодов — подключите их к другим пинам и управляйте аналогично.
Добавить звуковой сигнал — подключите зуммер и включите его при срабатывании датчика.
Инвертировать логику — замените if (lightState == LOW) на if (lightState == HIGH), если нужно, чтобы светодиод горел при свете.
