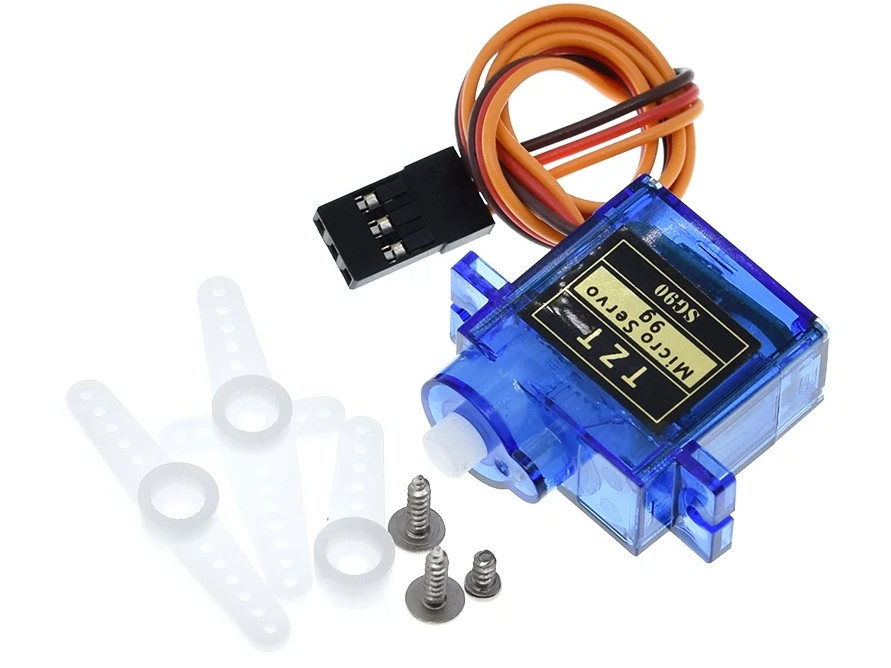

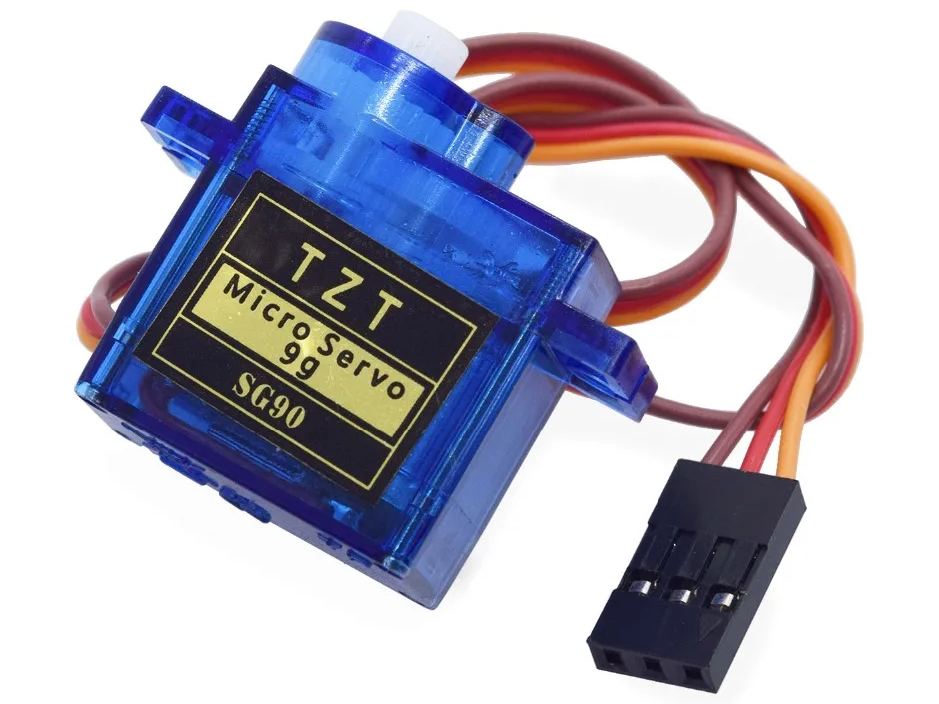

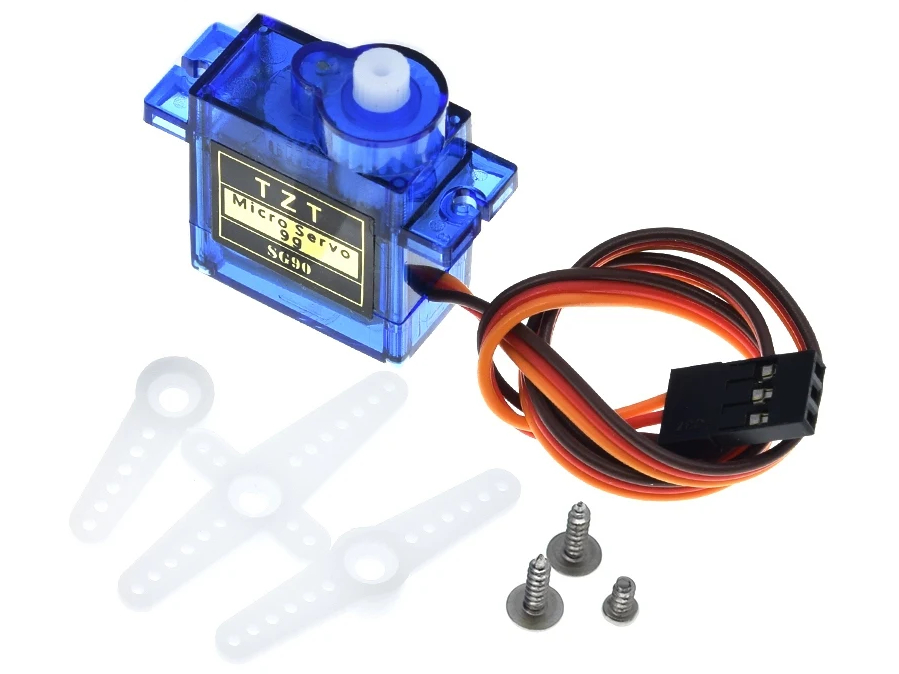

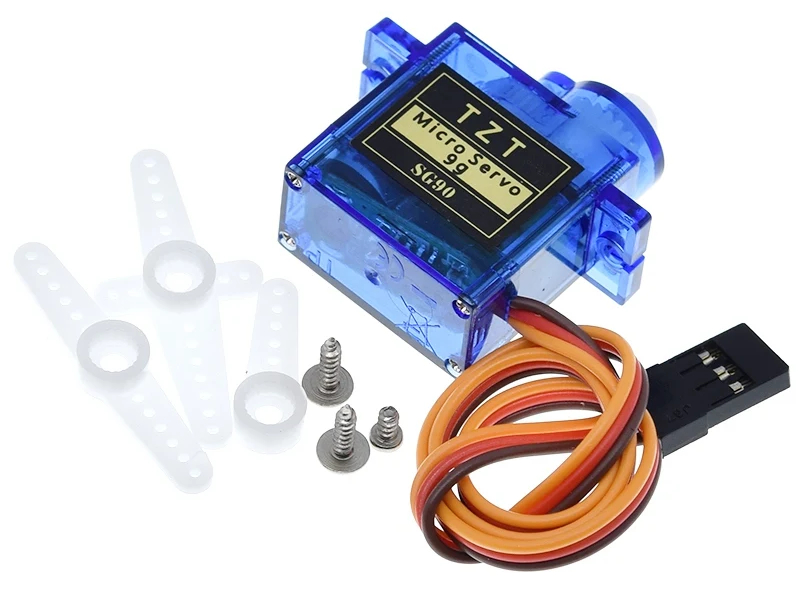

Микросервопривод SG90 TZT для Arduino

Микросервопривод SG90 — один из самых популярных и доступных исполнительных механизмов в среде Arduino‑разработчиков. Благодаря компактности, простоте подключения и достаточной точности он стал «рабочей лошадкой» для множества проектов: от учебных моделей до функциональных роботов и автоматизированных устройств.

Что такое сервопривод и как он работает
Сервопривод (сервомотор) — это модуль, который точно позиционирует выходной вал в заданном угле и удерживает его. В отличие от обычного мотора, он «знает», на какой угол повернулся, благодаря обратной связи от потенциометра внутри корпуса.

Принцип работы микросервопривода SG90 TZT для Arduino:

1. Микроконтроллер (Arduino) посылает управляющий сигнал в виде ШИМ‑импульса.
2. Встроенная схема сравнивает длительность импульса с текущим положением вала (по данным потенциометра).
3. Мотор корректирует положение, пока не достигнет заданного угла.
4. Вал фиксируется, пока не поступит новый сигнал.

Ключевые характеристики микросервопривода SG90 TZT для Arduino

• Угол поворота: 180°.
• Рабочее напряжение: 4,8–6,0 В.
• Крутящий момент: 1,6 кг·см (при 4,8 В).
• Скорость поворота: 0,12 с на 60° (при 4,8 В); 0,1 с на 60° (при 6,0 В).
• Материал шестерён: нейлон (лёгкость, но ограниченная прочность).
• Материал корпуса: пластик.
• Длина кабеля: 180–250 мм.
• Габариты: ~23 × 12,2 × 29 мм.
• Вес: 9–15 г.
• Рабочий температурный диапазон: –30 … +60 °C.
• Интерфейс: аналоговый (ШИМ‑сигнал).

Важные замечания:
При питании от Arduino через USB ток может быть недостаточным — используйте внешний источник 5 В.
Для нескольких сервоприводов обязателен отдельный блок питания с общим GND с Arduino.
Длинные провода (более 30 см) могут вызывать помехи — добавьте конденсатор 100 мкФ между VCC и GND у сервопривода.

Типичные проекты и сценарии
1. Роботы‑манипуляторы

• захват и перемещение мелких предметов;
• моделирование суставов робота.

2. Автоматические заслонки и клапаны

• управление потоком воздуха/жидкости в умных системах;
• вентиляция, полив, дымоходы.

3. Камеры и датчики с поворотным механизмом

• сканирование пространства;
• слежение за объектом (с добавлением датчика расстояния).

4. Интерактивные модели и игрушки

• движущиеся глаза/рот у роботов;
• аниматроника, диорамы.

5. Системы безопасности

• поворотные камеры наблюдения;
• блокирующие механизмы (засовы, люки).

6. Учебные проекты

• изучение принципов обратной связи и управления движением;
• прототипирование механизмов.

Плюсы и ограничения микросервопривода SG90 TZT для Arduino
Преимущества:

• низкая стоимость и доступность;
• простое подключение и программирование;
• достаточная точность для большинства любительских задач;
• малый вес и габариты;
• совместимость со всеми платами Arduino.

Ограничения:

• нейлоновые шестерни — не подходят для высоких нагрузок (легко ломаются);
• ограниченный угол поворота (180° в базовой версии);
• заметный люфт вала из‑за пластиковых деталей;
• при питании от USB Arduino может не хватать тока (требуется внешний источник);
• чувствительность к перепадам напряжения.

Советы по эксплуатации микросервопривода SG90 TZT для Arduino
1. Используйте внешний источник питания для сервопривода (5 В, 1–2 А), если:

• подключаете более одного SG90;
• нагрузка на вал значительна (например, рычаг длиной более 5 см).

2. Закрепляйте корпус жёстко — люфт снижает точность.
3. Ограничьте механическую нагрузку — не допускайте заклинивания вала.
4. Добавляйте задержки между командами write() (минимум 200–500 мс), чтобы сервопривод успевал дойти до позиции.
5. Защищайте от влаги и пыли — модуль не герметичен.
6. Проверяйте полярность при подключении питания — ошибка может вывести сервопривод из строя.
7. Используйте демпферы (резиновые прокладки) при креплении, чтобы снизить вибрации.
8. Не оставляйте под нагрузкой надолго — нейлоновые шестерни изнашиваются.

Скетч для микросервопривода SG90 TZT на Arduino
Необходимые компоненты:

• Плата Arduino (Uno, Nano, Mega и др.);
• Сервопривод SG90;
• Соединительные провода.
• Схема подключения
• Красный провод (VCC) сервопривода → 5 V Arduino;
• Чёрный провод (GND) сервопривода → GND Arduino;
• Жёлтый/оранжевый провод (сигнал) → цифровой пин 9 Arduino (PWM‑пин).

Важно! Для одного сервопривода питание от Arduino допустимо. При подключении нескольких сервоприводов используйте внешний источник 5 В с общей землёй.

Базовый скетч (пошаговое перемещение)

#include <Servo.h>           // Подключаем библиотеку для работы с сервоприводами Servo myServo;               // Создаём объект для управления сервоприводом void setup() {   myServo.attach(9);         // Привязываем сервопривод к пину 9   myServo.write(0);          // Устанавливаем начальный угол 0°   delay(1000);             // Ждём 1 с для установки начального положения } void loop() {   // Последовательно меняем углы с задержкой 1 с   myServo.write(0);   // 0 градусов   delay(1000);      myServo.write(45);  // 45 градусов   delay(1000);      myServo.write(90);  // 90 градусов   delay(1000);      myServo.write(135); // 135 градусов   delay(1000);      myServo.write(180); // 180 градусов   delay(1000); }

Расширенный скетч (плавное вращение туда‑обратно)

#include <Servo.h> Servo myServo; int angle;                    // Переменная для угла поворота void setup() {   myServo.attach(9);        // Пин для подключения сервопривода } void loop() {   // Плавный поворот от 0° до 180° (шаг 1°, задержка 15 мс)   for (angle = 0; angle <= 180; angle++) {     myServo.write(angle);     // Устанавливаем угол     delay(15);              // Ждём, пока сервопривод повернётся   }      // Плавный поворот от 180° до 0° (шаг 1°, задержка 15 мс)   for (angle = 180; angle >= 0; angle--) {     myServo.write(angle);     delay(15);   } }

Скетч с управлением от потенциометра

#include <Servo.h> Servo myServo; const int POT_PIN = A0;      // Аналоговый пин для потенциометра void setup() {   myServo.attach(9); } void loop() {   int sensorValue = analogRead(POT_PIN);    // Считываем значение потенциометра (0–1023)   int angle = map(sensorValue, 0, 1023, 0, 180);  // Преобразуем в угол (0–180°)      myServo.write(angle);      // Устанавливаем угол сервопривода   delay(10);             // Небольшая задержка для стабильности }

Пояснения к коду
1. Библиотека Servo.h

• Стандартная библиотека Arduino для управления сервоприводами.
• Поддерживает до 12 сервоприводов на Arduino Uno.

2. Объект Servo

• Servo myServo; — создаём объект для управления одним сервоприводом.
• Для нескольких приводов создавайте отдельные объекты (Servo servo1, Servo servo2 и т. д.).

3. Функция attach()

• myServo.attach(9); — привязывает сервопривод к цифровому пину 9 (PWM).
• Можно использовать пины 3, 5, 6, 9, 10, 11 на Arduino Uno/Nano.

4. Функция write()

• myServo.write(90); — устанавливает угол поворота сервопривода (0–180°).
• 0° — крайнее левое положение, 180° — крайнее правое.

5. Плавное движение

• Реализуется через цикл for с пошаговым изменением угла.
• Задержка delay() определяет скорость поворота (меньше задержка — быстрее движение).

6. Управление от потенциометра

• analogRead() считывает значение потенциометра (0–1023).
• map() преобразует диапазон 0–1023 в 0–180° для сервопривода.

Калибровка
Некоторые экземпляры SG90 могут не достигать точных 0° или 180°.
Подберите крайние углы экспериментально для вашего проекта.
Скорость движения
Меняйте задержку delay() в цикле для регулировки скорости поворота.
Меньшая задержка = быстрее движение, но выше нагрузка на сервопривод.
Многозадачность
Библиотека Servo использует таймеры Arduino, что может конфликтовать с другими библиотеками (например, Tone).
Для сложных проектов рассмотрите использование внешних сервоконтроллеров.
