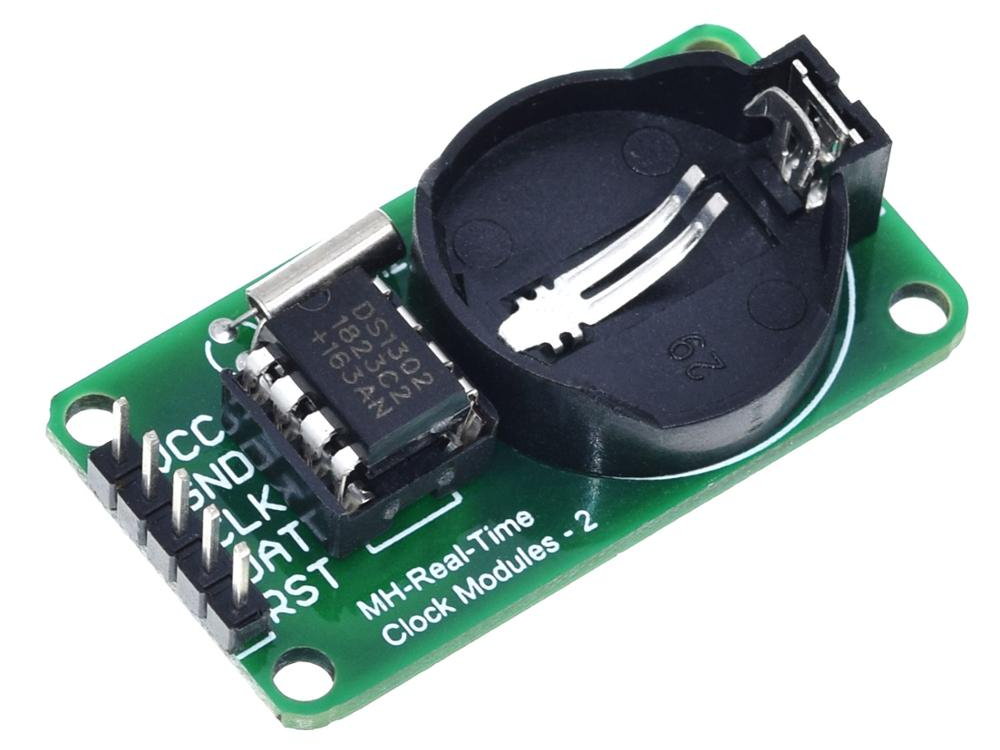

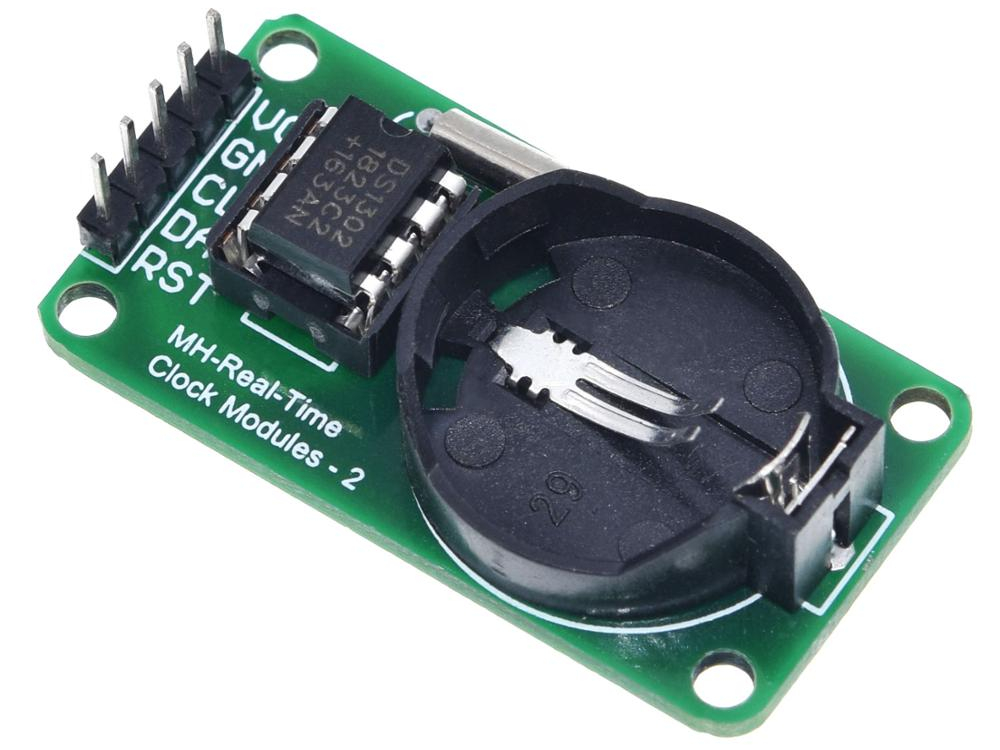

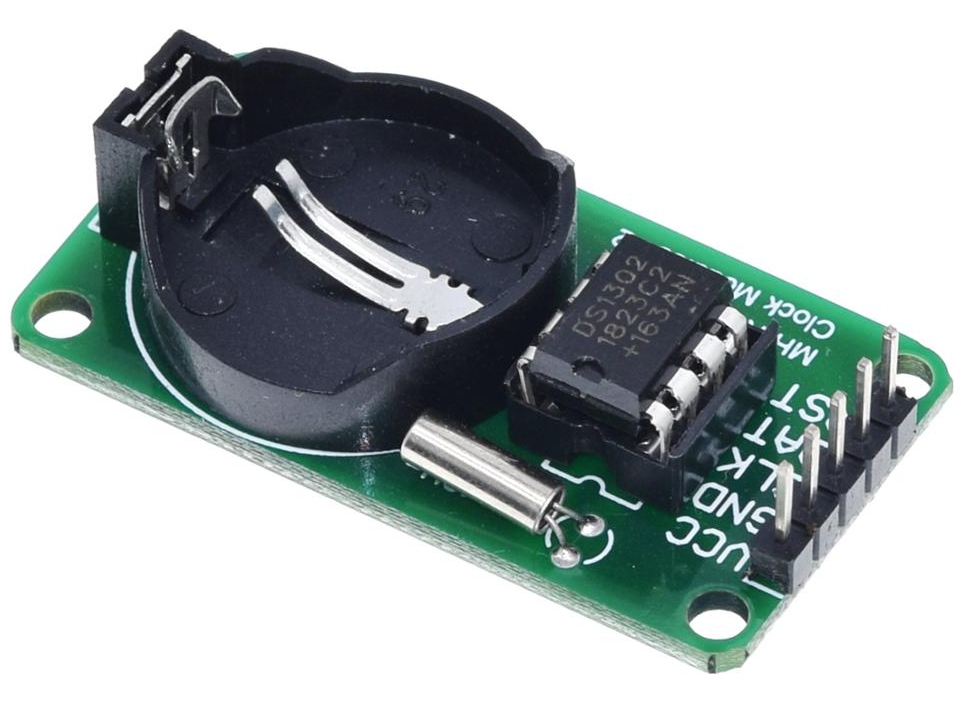

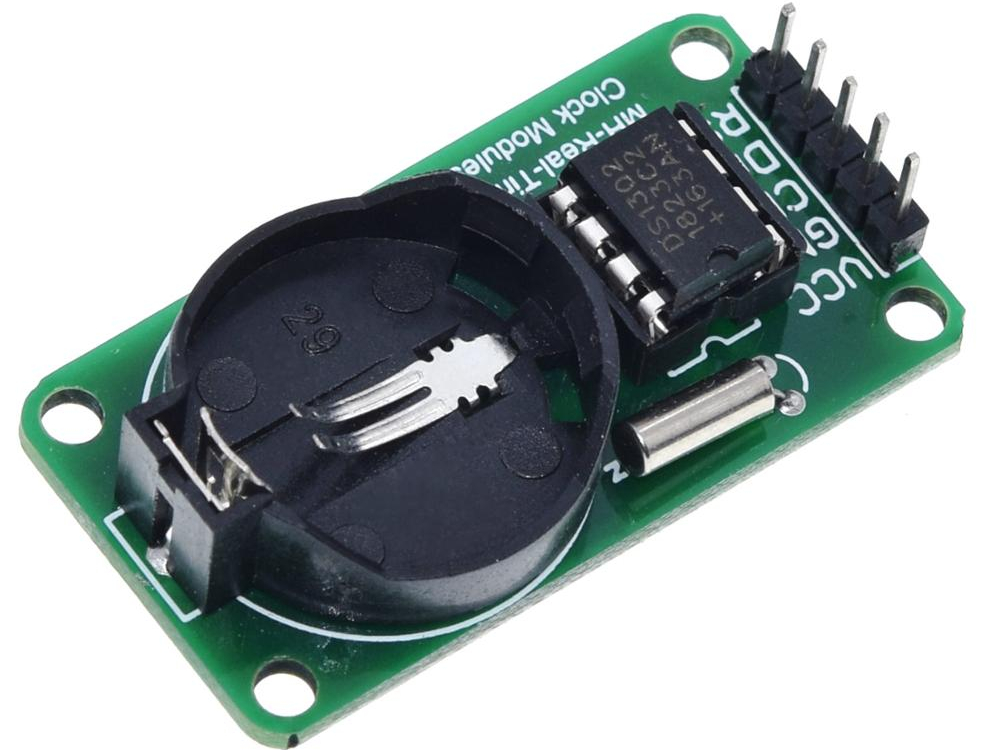

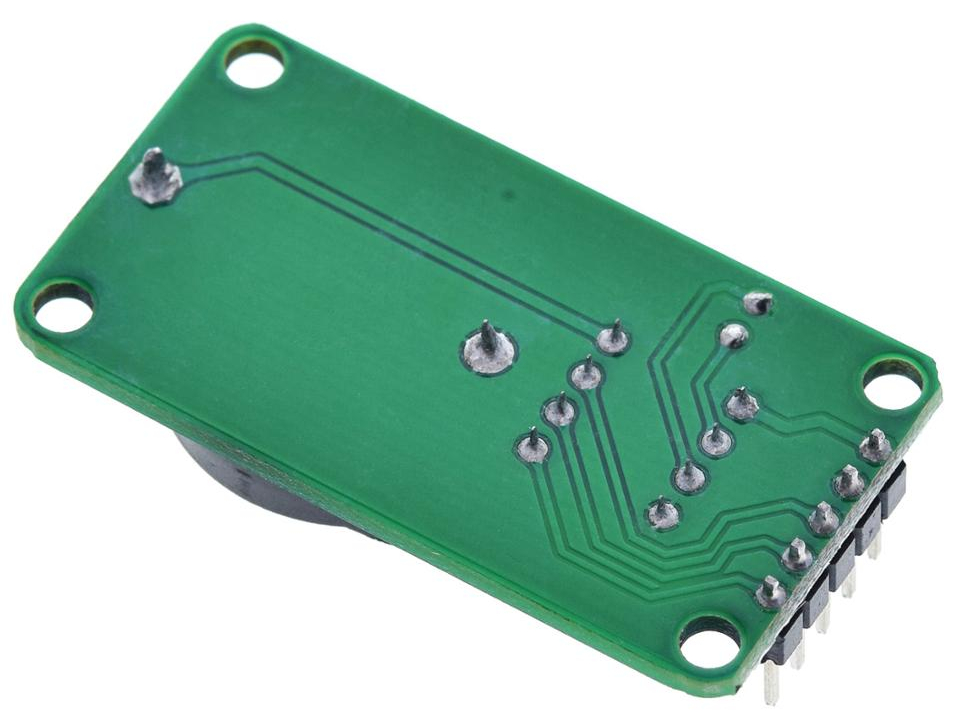

Модуль часов реального времени RTC DS1302 TZT для Arduino

Типичные проекты и сценарии
1. Будильник или таймер

• включение/выключение устройств по расписанию;
• напоминания о событиях.

2. Логирование данных

• запись показаний датчиков с меткой времени;
• создание «чёрного ящика» для экспериментов.

3. Система «умный дом»

• автоматическое управление освещением (закат/рассвет);
• полив растений по графику;
• сценарии «отпуск» (имитация присутствия).

4. Автомобильные и портативные устройства

• бортовые компьютеры с регистрацией времени поездок;
• трекеры с временны́ми метками.

5. Образовательные проекты

• изучение интерфейсов обмена данными;
• практика работы с датами и временем в программировании.

6. Охранные системы

• фиксация времени срабатывания датчиков;
• задержка активации сигнализации.

7. Фото‑ и видеосъёмка

• интервальная съёмка с точным таймингом;
• метки времени на кадрах.

Плюсы и ограничения модуля часов реального времени RTC DS1302 TZT для Arduino
Преимущества:

• сохранение времени при отключении питания (благодаря батарейке);
• простота подключения (3 сигнальных провода);
• низкое энергопотребление в резервном режиме;
• поддержка полных дат (включая дни недели и годы);
• совместимость с Arduino Uno, Nano, Mega и др.;
• доступная цена.

Ограничения:

• точность зависит от качества кварца (возможны отклонения ±1–2 мин/месяц);
• нет встроенной температурной компенсации (в отличие от DS3231);
• трёхпроводной интерфейс (менее распространён, чем I²C у DS1307/DS3231);
• батарейка CR2032 требует замены раз в 2–5 лет (в зависимости от использования).

Советы по эксплуатации модуля часов реального времени RTC DS1302 TZT для Arduino
Установите батарейку до первого включения — иначе модуль не сохранит время.
Синхронизируйте время при старте. Используйте Rtc.SetDateTime() для установки актуальных значений.
Проверяйте питание. При напряжении ниже 2 В модуль может работать нестабильно.
Защищайте от помех. Размещайте модуль вдали от источников ЭМИ (реле, моторы).
Оптимизируйте энергопотребление. В спящих режимах отключайте питание модуля (если не нужно отслеживать время).
Учитывайте часовой пояс. В коде добавляйте коррекцию на локальное время, если это критично.
Тестируйте резервное питание. Проверьте, что время сохраняется после отключения основного питания.
Используйте форматирование вывода. Для удобства чтения преобразуйте числа в двузначный формат (например, 05 вместо 5).

Скетч для модуля часов реального времени RTC DS1302 TZT для Arduino
Необходимые компоненты

1. Плата Arduino (Uno, Nano, Mega и др.);
2. Модуль RTC DS1302;
3. Соединительные провода;
4. Батарейка CR2032 (для сохранения времени при отключении питания).

Схема подключения
Модуль DS1302 имеет 5 выводов:
VCC → 5 V Arduino;
GND → GND Arduino;
CLK (SCLK) → цифровой пин 6 Arduino;
DAT (I/O) → цифровой пин 7 Arduino;
RST (CE) → цифровой пин 8 Arduino.

Подготовка: установка библиотеки
Для работы требуется библиотека RTC by Makuna:
В Arduino IDE выберите Скетч → Подключить библиотеку → Управление библиотеками.
В строке поиска введите «RTC by Makuna».
Установите найденную библиотеку.
Дополнительно потребуется библиотека ThreeWire (обычно устанавливается автоматически вместе с RTC).

Базовый скетч (установка и чтение времени)

#include <ThreeWire.h> #include <RtcDS1302.h> // Указываем пины: IO, SCLK, CE ThreeWire myWire(7, 6, 8); RtcDS1302<ThreeWire> Rtc(myWire); void setup() {   Serial.begin(9600);   Serial.println("Инициализация RTC DS1302...");   Rtc.Begin();   // Проверяем, запущены ли часы   if (!Rtc.GetIsRunning()) {     Serial.println("RTC не запущен. Запускаем...");     Rtc.SetIsRunning(true);   }   // Устанавливаем время по дате компиляции скетча   RtcDateTime compiled = RtcDateTime(__DATE__, __TIME__);   Rtc.SetDateTime(compiled);   Serial.println("Время установлено по дате компиляции."); } void loop() {   RtcDateTime now = Rtc.GetDateTime();   // Выводим дату и время в формате: ДД.ММ.ГГГГ ЧЧ:ММ:СС   Serial.print("Дата: ");   Serial.print(now.Day());   Serial.print(".");   Serial.print(now.Month());   Serial.print(".");   Serial.print(now.Year());      Serial.print(" | Время: ");   Serial.print(now.Hour());   Serial.print(":");   Serial.print(now.Minute());   Serial.print(":");   Serial.println(now.Second());   delay(1000);  // Обновление каждую секунду }

Расширенный скетч (ручная установка времени)

#include <ThreeWire.h> #include <RtcDS1302.h> ThreeWire myWire(7, 6, 8); RtcDS1302<ThreeWire> Rtc(myWire); // Параметры для ручной установки времени const uint8_t HOUR = 12; const uint8_t MINUTE = 30; const uint8_t SECOND = 0; const uint8_t DAY = 19; const uint8_t MONTH = 12; const uint16_t YEAR = 2025; void setup() {   Serial.begin(9600);   Serial.println("Настройка RTC DS1302...");   Rtc.Begin();   // Устанавливаем указанное время   RtcDateTime manualTime(YEAR, MONTH, DAY, HOUR, MINUTE, SECOND);   Rtc.SetDateTime(manualTime);   Serial.println("Время установлено вручную.");   // Проверяем запуск часов   if (!Rtc.GetIsRunning()) {     Rtc.SetIsRunning(true);     Serial.println("RTC запущен.");   } } void loop() {   RtcDateTime now = Rtc.GetDateTime();   if (now.IsValid()) {     Serial.print("Текущее время: ");     Serial.print(now.String());     Serial.println();   } else {     Serial.println("Ошибка: время недоступно.");   }   delay(2000);  // Обновление каждые 2 секунды }

Пояснения к коду
1. Библиотеки

• ThreeWire.h — обеспечивает низкоуровневую связь с модулем по трём проводам.
• RtcDS1302.h — основная библиотека для работы с DS1302.

2. Инициализация

• Rtc.Begin() — инициализирует модуль.
• Rtc.GetIsRunning() — проверяет, работают ли часы.
• Rtc.SetIsRunning(true) — запускает часы, если они остановлены.

3. Установка времени

• RtcDateTime(__DATE__, __TIME__) — берёт дату и время компиляции скетча.
• RtcDateTime(год, месяц, день, час, минута, секунда) — задаёт время вручную.
• Rtc.SetDateTime() — записывает время в модуль.

4. Чтение времени

• Rtc.GetDateTime() — получает текущие дату и время.
• now.IsValid() — проверяет корректность полученных данных.
• now.String() — возвращает строку с датой и временем в формате «ГГГГ‑ММ‑ДД ЧЧ:ММ:СС».

5. Вывод данных

• Методы .Day(), .Month(), .Year(), .Hour(), .Minute(), .Second() позволяют получить отдельные компоненты времени.

Рекомендации по настройке
1. Проверка батареи

• Убедитесь, что батарейка CR2032 установлена и имеет напряжение 2,7–3 В.
• Без батареи время сбрасывается при отключении питания.

2. Калибровка времени

• В базовом скетче время устанавливается по дате компиляции.
• В расширенном скетче задайте нужные значения в константах (HOUR, MINUTE и т. д.).

3. Отладка

• Откройте Serial Monitor (Ctrl+Shift+M) для просмотра данных.
• Если время не отображается, проверьте подключение пинов и наличие батареи.

4. Точность хода

• DS1302 имеет типичную точность ±1 мин/месяц.
• Для повышения точности можно калибровать часы программно.

5. Питание

• Подключайте VCC к стабильному 5 В. При нестабильном питании добавьте конденсатор 100 мкФ между VCC и GND.

Возможные доработки
Синхронизация с NTP — используйте Ethernet/Wi‑Fi модуль для автоматической синхронизации времени.
Сохранение настроек — записывайте параметры в EEPROM для восстановления после сброса.
Будильник — реализуйте функцию будильника на основе сравнения текущего времени с заданным.
Локализация — выводите дату и время в нужном формате (например, «19 декабря 2025, 12:30:00»).
Веб‑интерфейс — передавайте данные через Wi‑Fi (с модулем ESP8266/ESP32).
