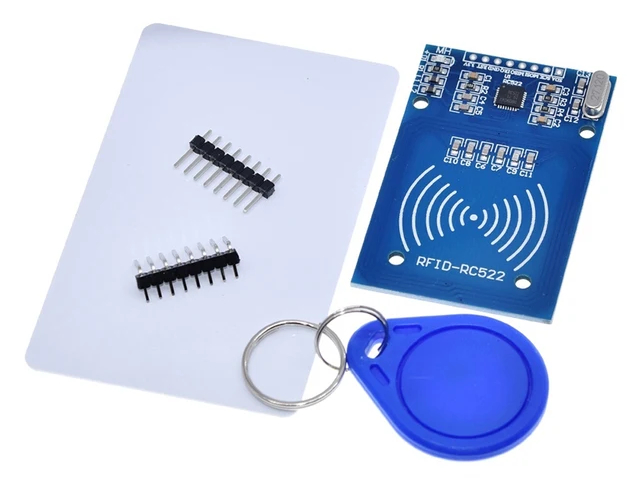

RFID-модуль RC522 TZT для Arduino

RFID‑модуль RC522 — популярное решение для проектов, требующих бесконтактной идентификации объектов. На базе микросхемы MFRC522 от NXP он позволяет считывать и записывать данные на RFID‑метки стандарта MIFARE (ISO 14443 Type A). Модуль широко применяется в системах контроля доступа, автоматизации, робототехнике и образовательных проектах.

Как устроен и как работает RFID-модуль RC522 TZT для Arduino

Основные компоненты:

• микросхема MFRC522 — ядро модуля, обеспечивающее радиообмен;
• встроенная антенна (рамочная, на плате);
• разъёмы для подключения к микроконтроллеру;
• поддержка нескольких интерфейсов (SPI, UART, I²C).

Принцип работы RFID-модуля RC522 TZT для Arduino:

1. Модуль генерирует электромагнитное поле на частоте 13,5 МГц.
2. RFID‑метка (карта, брелок), попадая в поле, получает энергию и активируется.
3. Между модулем и меткой устанавливается двусторонняя связь по протоколу MIFARE.
4. Модуль считывает уникальный ID метки или обменивается данными (чтение/запись).
5. Данные передаются в микроконтроллер (например, Arduino) через выбранный интерфейс.
6. Особенность: модуль может работать с несколькими метками одновременно и поддерживает операции записи.

Ключевые характеристики RFID-модуля RC522 TZT для Arduino
1. Рабочая частота: 13,56 МГц.
2. Стандарт: ISO 14443 Type A (MIFARE).
3. Поддерживаемые метки: MIFARE S50, S70, UltraLight, Pro, DESfire.
4. Дальность считывания: 0–60 мм (зависит от типа метки и условий).
5. Напряжение питания: 3,3 В (обязательно!).
6. Интерфейсы:

• SPI (основной, выбран на плате);
• UART;
• I²C.

7. Скорость передачи (SPI): до 10 Мбит/с.
8. Потребляемый ток:

• активный режим: 13–26 мА;
• ожидание: 10–13 мА;
• спящий режим: < 80 мкА.

9. Размеры модуля: 40 × 60 мм.
10. Рабочая температура: –20 … +80 °C.
11. Влажность: 5–95 % (без конденсации).

Важные замечания:
Используйте только 3,3 В — питание 5 В выведет модуль из строя.
Для надёжности применяйте провода длиной ≤ 20 см.
При нестабильной работе добавьте конденсатор 0,1 мкФ между 3.3V и GND.
Пин RST можно подключить к любому цифровому пину Arduino (настраивается в библиотеке).

Типичные проекты и сценарии
1. Система контроля доступа

• дверь с RFID‑ключом;
• турникет для прохода по карте.

2. Идентификация объектов

• учёт инвентаря (метка на каждом предмете);
• маркировка оборудования.

3. Робототехника

• робот, реагирующий на метки (например, доставка по зонам);
• навигация по RFID‑меткам.

4. Платёжные системы

• имитация бесконтактной оплаты;
• система лояльности (бонусы по карте).

5. Образовательные проекты

• изучение RFID‑технологий;
• лабораторные работы по беспроводной связи.

6. Умный дом

• включение света по карте;
• персонализация настроек (разные профили для разных меток).

7. Игры и интерактивные инсталляции

• квест с метками;
• активация контента при поднесении карты.

Плюсы и ограничения
Преимущества:

• бесконтактное считывание (нет механического износа);
• поддержка записи данных на метки;
• работа с несколькими метками одновременно;
• низкая стоимость модуля;
• совместимость с Arduino и другими микроконтроллерами;
• открытый стандарт (MIFARE, ISO 14443).

Ограничения:

• требует строго 3,3 В питания (опасность повреждения при 5 В);
• небольшая дальность считывания (до 6 см);
• чувствительность к металлическим предметам вблизи антенны;
• не все метки поддерживают запись (проверяйте тип метки);
• сложность работы с зашифрованными секторами MIFARE (требуется ключ).

Советы по эксплуатации RFID-модуля RC522 TZT для Arduino

• Используйте стабилизатор 3,3 В. Если Arduino питается от 5 В, применяйте DC‑DC преобразователь или LDO‑стабилизатор.
• Оптимизируйте антенну. Не закрывайте её металлическими предметами — это снижает дальность.
• Проверяйте тип метки. Для записи убедитесь, что метка поддерживает MIFARE Classic 1K (S50).
• Защищайте от помех. Размещайте модуль вдали от мощных моторов и реле.
• Тестируйте UID. Запишите UID всех меток — используйте их для идентификации в коде.
• Добавляйте задержку. После считывания делайте паузу (500–1000 мс), чтобы избежать многократного срабатывания.
• Используйте экранированные провода при длине > 15 см.
• Обновляйте библиотеку. Следите за новыми версиями MFRC522 — они могут исправлять ошибки и добавлять функции.

Скетч для RFID‑модуля RC522 TZT на Arduino
Необходимые компоненты:

1. Плата Arduino (Uno, Nano, Mega и др.);
2. Модуль RFID RC522;
3. RFID‑метка/карта (идёт в комплекте);
4. Соединительные провода.

Важные замечания по питанию
Модуль работает на 3, В — подключение к 5 В может вывести его из строя!
Подключайте 3.3V модуля только к выходу 3.3 V Arduino.

Схема подключения (интерфейс SPI)

• Пин RC522    Пин Arduino Uno/Nano    Назначение
• SDA (SS)    10    Выбор ведомого устройства
• SCK    13    Тактовый сигнал
• MOSI    11    Данные от мастера
• MISO    12    Данные от ведомого
• RST    9    Сброс
• GND    GND    Земля
• 3.3V    3.3V    Питание

Примечание: можно также использовать разъём ICSP на Arduino для подключения SCK, MISO, MOSI и GND.

Подготовка: установка библиотеки
Для работы нужна библиотека MFRC522:
В Arduino IDE выберите Скетч → Подключить библиотеку → Управление библиотеками.
В строке поиска введите «MFRC522».
Выберите библиотеку MFRC522 by GithubCommunity и установите её.

Базовый скетч (считывание UID метки)

#include <SPI.h> #include <MFRC522.h> #define SS_PIN  10  // Пин SDA (SS) #define RST_PIN 9  // Пин RST MFRC522 mfrc522(SS_PIN, RST_PIN);  // Создаём объект модуля void setup() {   Serial.begin(9600);   SPI.begin();           // Инициализируем шину SPI   mfrc522.PCD_Init();   // Инициализируем RC522   Serial.println("Поднесите карту к считывателю..."); } void loop() {   // Проверяем, есть ли новая карта   if (!mfrc522.PICC_IsNewCardPresent()) {     return;   }   // Проверяем, можем ли считать UID   if (!mfrc522.PICC_ReadCardSerial()) {     return;   }   // Выводим UID карты в Serial Monitor   Serial.print("UID карты: ");   for (byte i = 0; i < mfrc522.uid.size; i++) {     Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");     Serial.print(mfrc522.uid.uidByte[i], HEX);   }   Serial.println();   mfrc522.PICC_HaltA();  // Останавливаем чтение карты   delay(1000);          // Ждём 1 с перед следующим чтением }

Расширенный скетч (контроль доступа по UID)

#include <SPI.h> #include <MFRC522.h> #define SS_PIN  10 #define RST_PIN 9 MFRC522 mfrc522(SS_PIN, RST_PIN); // Разрешённый UID (замените на UID вашей карты) byte allowedUID[] = {0xDE, 0xAD, 0xBE, 0xEF}; void setup() {   Serial.begin(9600);   SPI.begin();   mfrc522.PCD_Init();   Serial.println("Поднесите карту..."); } void loop() {   if (!mfrc522.PICC_IsNewCardPresent() || !mfrc522.PICC_ReadCardSerial()) {     return;   }   Serial.print("UID карты: ");   bool accessGranted = true;   for (byte i = 0; i < mfrc522.uid.size; i++) {     Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");     Serial.print(mfrc522.uid.uidByte[i], HEX);     // Сравниваем с разрешённым UID     if (mfrc522.uid.uidByte[i] != allowedUID[i]) {       accessGranted = false;     }   }   Serial.println();   if (accessGranted) {     Serial.println("→ Доступ разрешён!");   } else {     Serial.println("→ Доступ запрещён!");   }   mfrc522.PICC_HaltA();   delay(2000);  // Ждать 2 с перед следующим чтением }

Пояснения к коду
1. Библиотеки

• SPI.h — стандартная библиотека для работы с интерфейсом SPI.
• MFRC522.h — библиотека для управления модулем RC522.

2. Инициализация

• SPI.begin() — запускает шину SPI.
• mfrc522.PCD_Init() — инициализирует модуль RC522.

3. Проверка наличия карты

• mfrc522.PICC_IsNewCardPresent() — возвращает true, если карта поднесена.
• mfrc522.PICC_ReadCardSerial() — считывает UID карты.

4. Работа с UID

• mfrc522.uid.uidByte[i] — массив байт UID (обычно 4–7 байт).
• mfrc522.uid.size — длина UID в байтах.
• UID выводится в шестнадцатеричном формате (HEX).

5. Завершение чтения

• mfrc522.PICC_HaltA() — останавливает чтение карты, чтобы избежать повторного срабатывания.

Рекомендации по настройке
1. Проверка подключения

• Убедитесь, что модуль подключён к 3. В, а не к 5 В.
• Проверьте соединения пинов SDA, SCK, MOSI, MISO, RST, GND.

2. Определение UID карты

• Запустите базовый скетч и поднесите карту к модулю.
• Запишите UID из Serial Monitor и используйте его в расширенном скетче (массив allowedUID).

3. Отладка

• Откройте Serial Monitor (Ctrl+Shift+M) для просмотра UID и сообщений.
• Если UID не отображается, проверьте питание и соединения.

4. Чувствительность модуля

• Расстояние чтения — до 5–6 см (зависит от карты и условий).
• Избегайте металлических предметов рядом с модулем — они могут экранировать сигнал.

5. Совместимость карт

• Модуль поддерживает карты стандарта Mifare (13.56 МГц).
• Некоторые банковские/транспортные карты могут не читаться из‑за защиты.

Возможные доработки

1. Запись данных на карту — используйте функции MIFARE_Write() для сохранения информации.
2. Логирование событий — сохраняйте UID и время в EEPROM или на SD‑карту.
3. Интеграция с сервером — передавайте данные через Ethernet/Wi‑Fi (ESP8266/ESP32).
4. Управление реле — подключайте реле для контроля дверей/замков при успешном чтении UID.
5. Мульти‑UID — храните несколько разрешённых UID в массиве и проверяйте их в цикле.

Скетч для записи данных на RFID‑карты (Mifare) через модуль RC522 на Arduino

Важно!

• Модуль RC522 работает на 3, В — не подключайте к 5 В!
• Для записи требуется карта стандарта Mifare Classic 1K (1024 байт, 16 секторов по 4 блока).
• Каждый сектор защищён ключом A (по умолчанию 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF).

Схема подключения (SPI)

• Пин RC522    Пин Arduino Uno/Nano    Назначение
• SDA (SS)    10    Выбор ведомого устройства
• SCK    13    Тактовый сигнал
• MOSI    11    Данные от мастера
• MISO    12    Данные от ведомого
• RST    9    Сброс
• GND    GND    Земля
• 3.3V    3.3V    Питание

Подготовка: установка библиотеки
Установите библиотеку MFRC522 через Arduino IDE:

1. Скетч → Подключить библиотеку → Управление библиотеками.
2. Поиск: «MFRC522».
3. Выберите MFRC522 by GithubCommunity → Установите.

Скетч: запись и чтение данных

#include <SPI.h> #include <MFRC522.h> #define SS_PIN  10 #define RST_PIN 9 MFRC522 mfrc522(SS_PIN, RST_PIN); // Ключ доступа к сектору (по умолчанию для Mifare Classic) byte keyA[6] = {0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF}; // Данные для записи (16 байт = 1 блок) byte writeData[16] = {   'H', 'e', 'l', 'l', 'o', ' ', 'R', 'F', 'I', 'D', '!',    0x00, 0x01, 0x02, 0x03, 0x04 }; void setup() {   Serial.begin(9600);   SPI.begin();   mfrc522.PCD_Init();   Serial.println("Поднесите карту для записи..."); } void loop() {   // 1. Проверка наличия карты   if (!mfrc522.PICC_IsNewCardPresent()) {     return;   }   if (!mfrc522.PICC_ReadCardSerial()) {     return;   }   Serial.print("UID карты: ");   for (byte i = 0; i < mfrc522.uid.size; i++) {     Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");     Serial.print(mfrc522.uid.uidByte[i], HEX);   }   Serial.println();   // 2. Аутентификация сектора 1 (блок 4)   byte sector = 1;   byte blockAddr = 4;  // Первый блок сектора 1   if (!mfrc522.PCD_Authenticate(MFRC522::PICC_CMD_MF_AUTH_KEY_A, blockAddr, keyA, &(mfrc522.uid))) {     Serial.println("Ошибка аутентификации!");     mfrc522.PICC_HaltA();     return;   }   // 3. Запись данных в блок   if (mfrc522.MIFARE_Write(blockAddr, writeData, 16)) {     Serial.println("Данные записаны успешно!");   } else {     Serial.println("Ошибка записи!");   }   delay(500);   // 4. Чтение данных из блока   byte readData[18];  // 16 байт + 2 CRC   if (mfrc522.MIFARE_Read(blockAddr, readData, &byteCount)) {     Serial.print("Прочитано: ");     for (byte i = 0; i < 16; i++) {       if (readData[i] >= 32 && readData[i] <= 126) {         Serial.write(readData[i]);  // Печатаем символы       } else {         Serial.print(" 0x");         Serial.print(readData[i], HEX);  // HEX для непечатаемых       }     }     Serial.println();   } else {     Serial.println("Ошибка чтения!");   }   mfrc522.PICC_HaltA();  // Останавливаем чтение   delay(2000);  // Ждать 2 с перед следующим циклом }

Пояснения к коду
1. Аутентификация

• PCD_Authenticate() — проверяет ключ доступа к сектору.
• Для Mifare Classic 1K ключ A по умолчанию: 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF.
• Если ключ изменён — укажите свой массив keyA.

2. Запись данных

• MIFARE_Write(блок, данные, длина) — записывает 1 байт в указанный блок.
• Блок должен быть в пределах сектора (например, сектор 1 = блоки 4–7).

3. Чтение данных

• MIFARE_Read(блок, буфер, длина) — считывает 18 байт (16 данных + 2 CRC).
• В примере выводятся только первые 16 байт.

4.  Структура памяти

• Карта Mifare 1K: 16 секторов × 4 блока = 64 блока.
• Каждый блок: 16 байт.
• Последний блок сектора (например, блок 7 для сектора 1) — содержит ключи и условия доступа. Не записывайте в него без знания ключей!

Рекомендации по настройке
1. Проверка карты

• Убедитесь, что карта поддерживает запись (Mifare Classic 1K).
• Некоторые карты (например, транспортные) защищены от записи.

2. Ключ доступа

• Если карта была перепрограммирована, укажите верный keyA.
• Для смены ключа используйте MIFARE_UpdateValue() (требует знаний протокола).

3. Отладка

• Откройте Serial Monitor (Ctrl+Shift+M) для просмотра UID и сообщений.
• Если аутентификация не проходит — проверьте ключ и тип карты.

4. Безопасность

• Не записывайте в последний блок сектора без понимания структуры данных.
• Храните ключи доступа в защищённом месте.

Возможные доработки

1. Запись в несколько блоков — используйте цикл для заполнения сектора.
2. Сохранение ключей — храните keyA в EEPROM для повторного использования.
3. Проверка CRC — анализируйте 2 байта CRC для контроля целостности данных.
4. Мульти‑секторная запись — записывайте данные в разные сектора с разными ключами.
5. Интерфейс пользователя — добавьте кнопки/дисплей для выбора данных для записи.
