Датчик влажности почвы TZT для Arduino

В эпоху «умного земледелия» и домашних оранжерей всё больше людей стремятся автоматизировать уход за растениями. Один из ключевых инструментов для этого — датчик влажности почвы. Среди доступных решений особое место занимает датчик влажности почвы TZT — практичный и недорогой сенсор, легко интегрируемый с Arduino.

Как устроен и как работает датчик влажности почвы TZT для Arduino

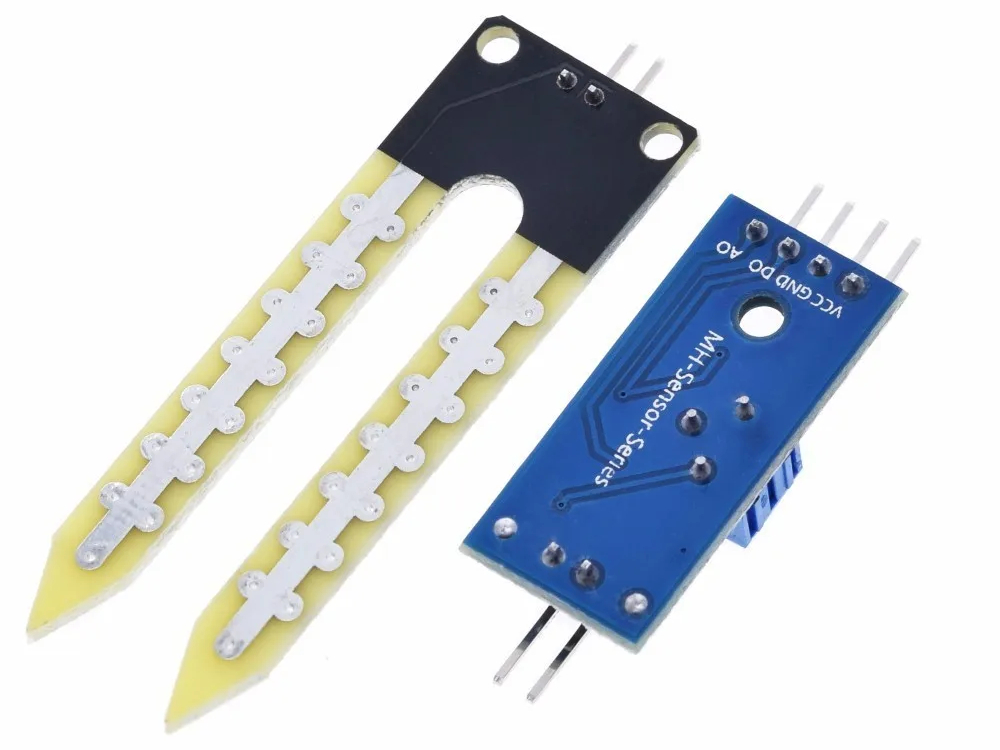

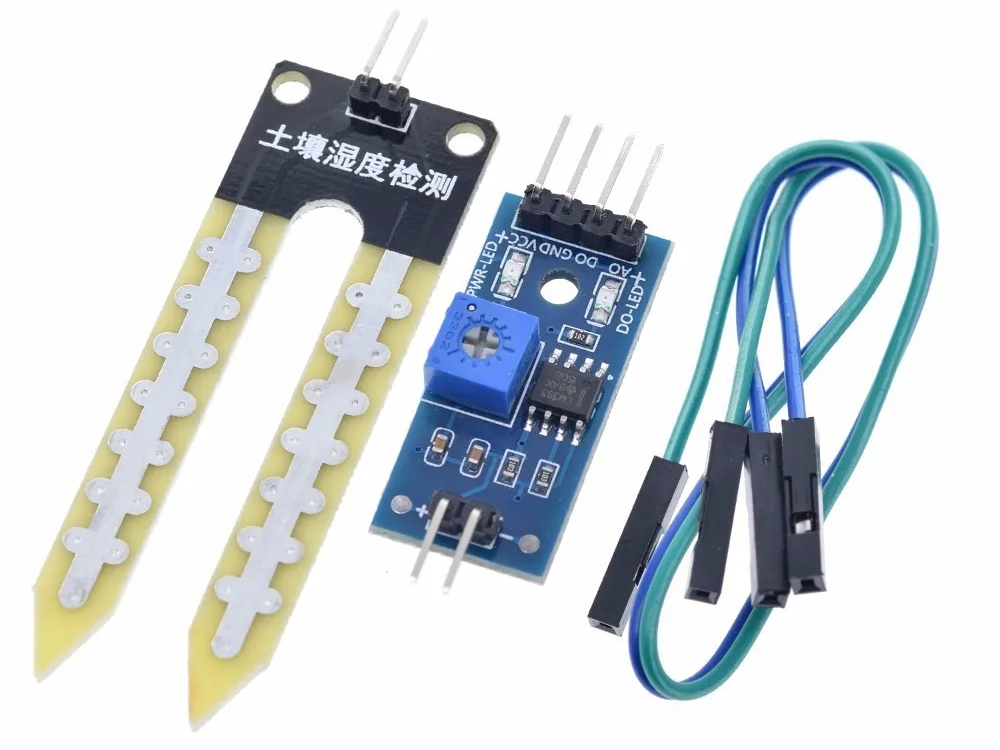

Датчик состоит из двух основных частей:

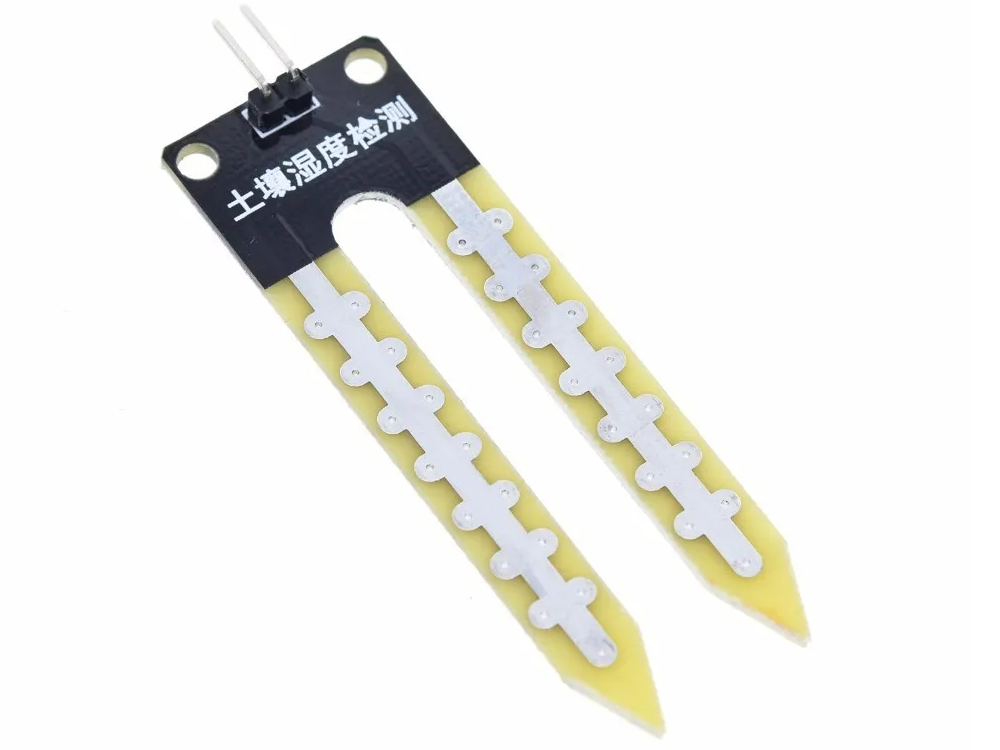

1. чувствительного щупа (металлические электроды, погружаемые в почву);

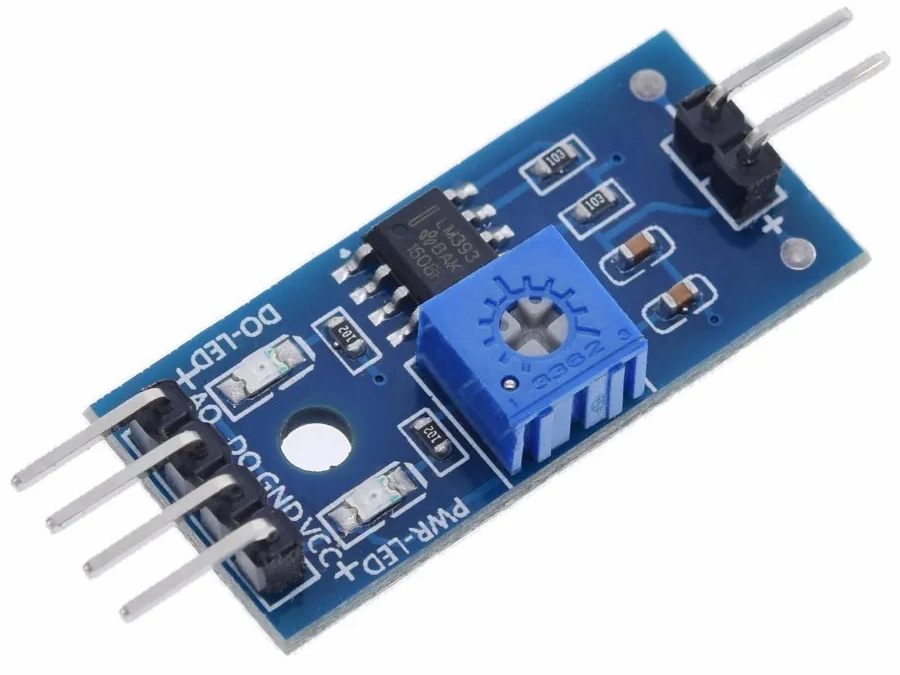

2. электронного модуля с обработкой сигнала и интерфейсами подключения.

Принцип действия основан на измерении электрического сопротивления между электродами:

• в сухой почве сопротивление высокое;
• во влажной почве сопротивление снижается из‑за проводимости воды.

Электронный модуль преобразует аналоговый сигнал в:

• аналоговый выход (A0) — плавное значение влажности (удобно для точного мониторинга);
• цифровой выход (D0) — логический сигнал «сухо/влажно» по заданному порогу (удобно для управления реле).

Ключевые характеристики датчика влажности почвы TZT для Arduino

• Напряжение питания: 3,3–5 В (типично для Arduino).
• Токи: около 35 мА в рабочем режиме.
• Выходы: аналоговый (A0) и цифровой (D0).
• Регулировка порога: встроенный потенциометр для настройки чувствительности.
• Индикация: светодиоды питания и срабатывания (на некоторых моделях).
• Размеры: модуль — ~16 × 30 мм; щуп — ~20 × 60 мм.
• Вес: около 7,5 г.

Важно:

• Щуп погружайте в почву на нужную глубину, избегая контакта электроники с грунтом.
• Для длинных линий (более 20 см) рекомендуется экранирование или использование буферных усилителей.
• Периодически очищайте электроды от налёта и коррозии.

Как настроить чувствительность
Подключите датчик к Arduino и загрузите простой скетч для чтения A0.
Вращая потенциометр на модуле, наблюдайте за значениями в Serial Monitor.
Установите порог так, чтобы:

• при сухой почве D0 давал HIGH;
• при влажной почве D0 давал LOW (или наоборот, в зависимости от логики проекта).

Для аналогового режима зафиксируйте диапазоны значений «сухо» — «влажно» и используйте их в коде.

Типичные проекты и сценарии
1. Автополив комнатных растений

• датчик следит за влажностью;
• при достижении порога включается реле, управляющее насосом или клапаном;
• полив останавливается, когда почва достаточно увлажнена.

2. Умная теплица

• несколько датчиков в разных зонах;
• сбор данных на центральный контроллер (Arduino + Ethernet/Wi‑Fi);
• визуализация на веб‑панели и уведомления при критических значениях.

3. Учебный эксперимент

• изучение зависимости проводимости от типа почвы и её влажности;
• построение графиков в реальном времени (например, через Serial Plotter в Arduino IDE).

4. Садовый мониторинг

• автономная станция с логгером данных (SD‑карта);
• периодическая запись влажности для анализа сезонных изменений.

Плюсы и ограничения датчика влажности почвы TZT для Arduino
Преимущества:

• низкая стоимость и доступность;
• простое подключение к Arduino;
• два выхода (аналоговый и цифровой) для разных задач;
• регулировка порога чувствительности;
• компактные размеры.

Ограничения:

• электроды со временем могут окисляться и требовать очистки;
• точность зависит от типа почвы (солевой состав, плотность);
• не предназначен для постоянного погружения в воду;
• для промышленных систем может потребоваться калибровка и защита от агрессивных сред.

Советы по эксплуатации

• Калибруйте датчик на реальной почве из вашего проекта.
• Защищайте электронный модуль от влаги и механических повреждений.
• Используйте реле для управления мощными нагрузками (насосы, клапаны).
• Добавляйте задержку в код (например, 10–30 с между замерами), чтобы избежать «дребезга» и ложных срабатываний.
• Комбинируйте с датчиками температуры и освещённости для более точной картины.

Скетч для датчика влажности почвы TZT на Arduino

Необходимые компоненты:

• Плата Arduino (Uno, Nano, Mega и др.)
• Датчик влажности почвы TZT
• Соединительные провода

Схема подключения:

• VCC датчика → 5 V Arduino
• GND датчика → GND Arduino
• SIG (аналоговый выход) → A0 Arduino

Особенности датчика TZT
Работает от напряжения 3,3–5,5 В.
Аналоговый выход выдаёт значение в диапазоне 0–1023 (при питании 5 В).
Чем выше значение — тем суше почва; чем ниже — тем влажнее.

Базовый скетч (вывод значений в монитор порта)

const int SENSOR_PIN = A0;  // Пин подключения датчика void setup() {   Serial.begin(9600);  // Инициализация Serial-порта   pinMode(SENSOR_PIN, INPUT); } void loop() {   int sensorValue = analogRead(SENSOR_PIN);  // Считываем значение      Serial.print("Сырое значение: ");   Serial.println(sensorValue);      delay(1000);  // Задержка 1 с между измерениями }

Расширенный скетч (с переводом в проценты и калибровкой)

const int SENSOR_PIN = A0;      // Пин датчика const int DRY_VALUE = 700;     // Значение для сухой почвы (калибровать!) const int WET_VALUE = 200;     // Значение для влажной почвы (калибровать!) void setup() {   Serial.begin(9600);   pinMode(SENSOR_PIN, INPUT); } void loop() {   int sensorValue = analogRead(SENSOR_PIN);      // Переводим в проценты (0 % — максимально влажно, 100 % — максимально сухо)   int moisturePercent = map(sensorValue, WET_VALUE, DRY_VALUE, 0, 100);   moisturePercent = constrain(moisturePercent, 0, 100);  // Ограничиваем диапазон 0–100 %      Serial.print("Влажность: ");   Serial.print(moisturePercent);   Serial.println(" %");      delay(1000); }

Пояснения к расширенному скетчу
1. Калибровка (DRY_VALUE и WET_VALUE)
DRY_VALUE — значение датчика в сухой почве (измерьте и подставьте своё).
WET_VALUE — значение датчика в полностью влажной почве (измерьте и подставьте своё).
Для калибровки:
Погрузите датчик в воду — запишите значение (WET_VALUE).
Оставьте датчик на воздухе — запишите значение (DRY_VALUE).
2. Функция map()
Преобразует сырые значения датчика (например, 200–700) в проценты (0–100 %).
Формула: map(значение, min_сырое, max_сырое, min_проценты, max_проценты).
3. Функция constrain()
Ограничивает результат в диапазоне 0–100 %, чтобы избежать некорректных значений.

Рекомендации по использованию
1. Калибровка

• Проводите калибровку в реальных условиях (тип почвы, температура, глубина установки).
• Повторяйте калибровку при изменении условий (сезон, состав почвы).

2. Размещение датчика

• Вставляйте вертикально в почву на глубину корневой системы растений.
• Избегайте контакта с камнями и воздухом (датчик должен быть полностью в почве).

3. Защита от коррозии

• Датчик TZT имеет защитное покрытие, но не оставляйте его в воде надолго.
• Периодически очищайте контакты от грязи.

4. Питание

• Используйте стабильное напряжение 5 В (или 3,3 В, если датчик поддерживает).
• При нестабильном питании добавьте конденсатор 10 мкФ между VCC и GND.

Дополнительные возможности

• Управление поливом — добавьте реле и насос, включайте полив при влажности < 30 %.
• Логгирование данных — записывайте значения на SD‑карту или передавайте в облако.
• Визуализация — подключите LCD‑дисплей для отображения влажности.
• Оповещение — добавьте зуммер или светодиод для индикации критического уровня влажности.
