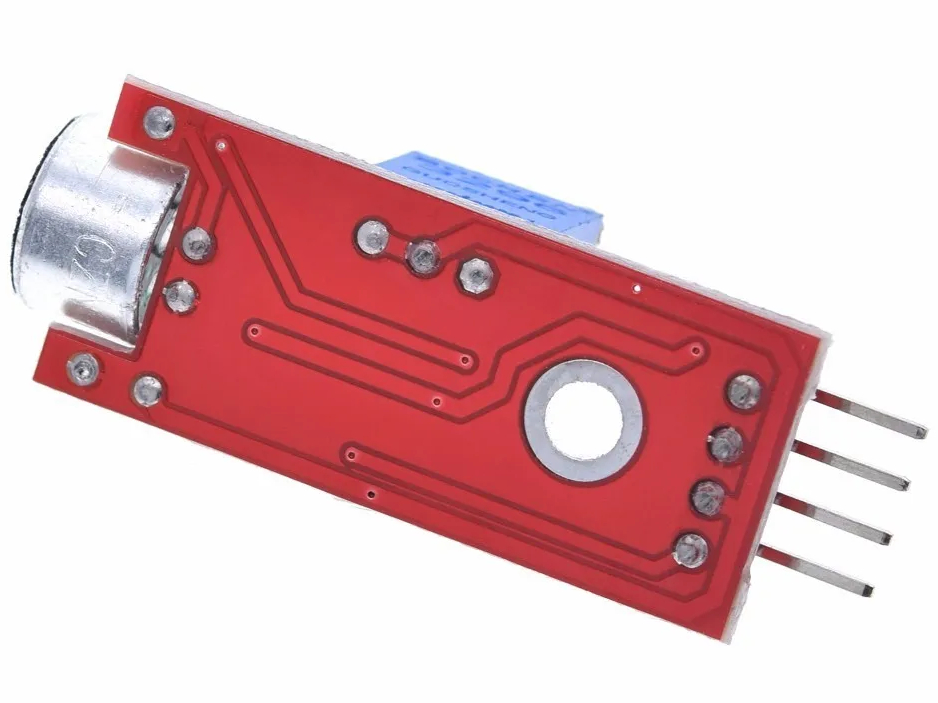

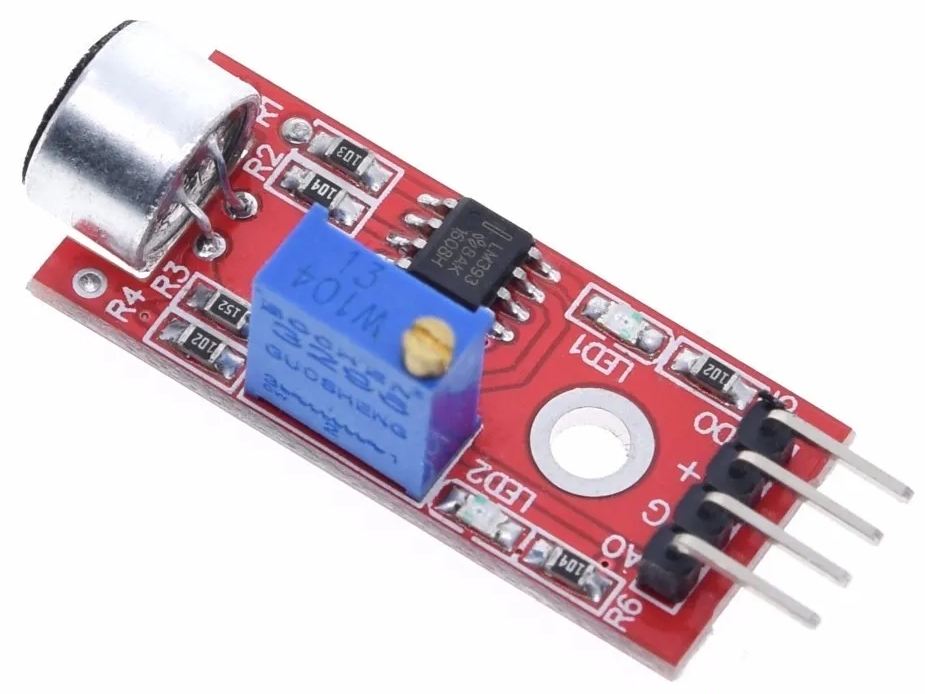

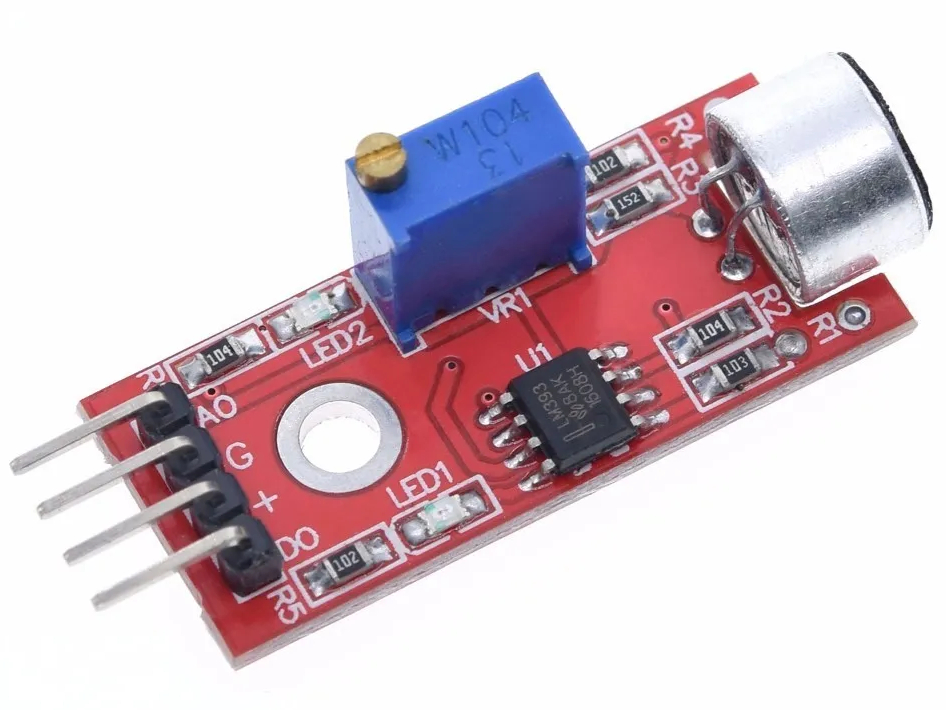

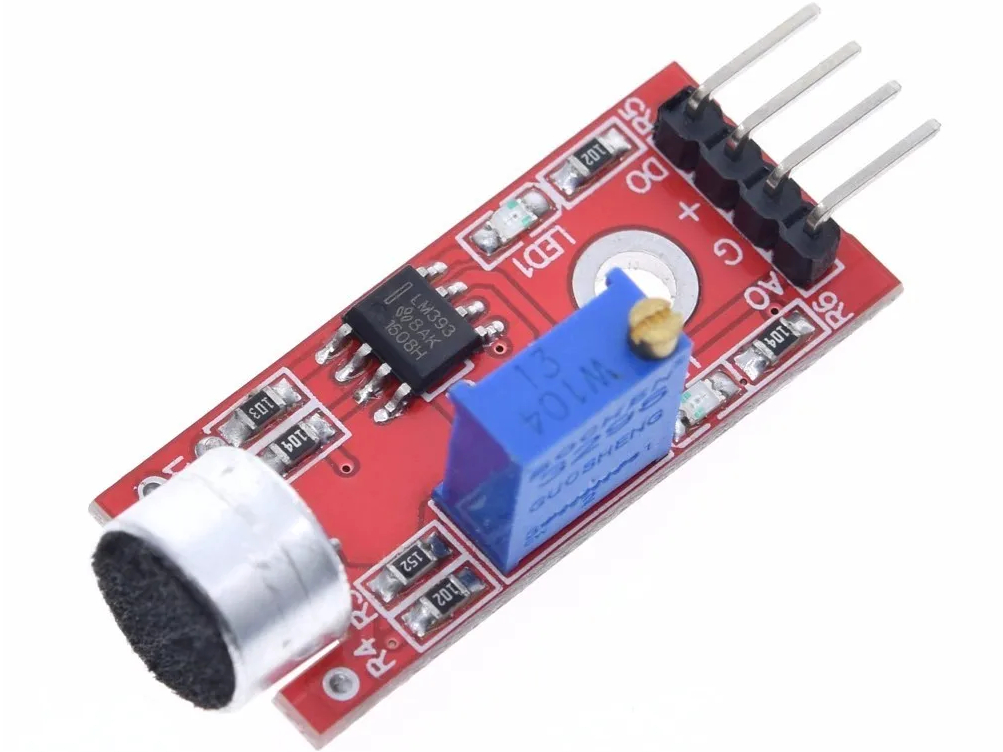

Датчик звука TZT для Arduino

В мире «умных» устройств всё чаще требуется реагировать на звуковые события: от простого детектирования шума до сложных систем распознавания. Датчик звука TZT для Arduino — доступное и надёжное решение, позволяющее превратить микроконтроллер в «слуховой аппарат». С его помощью можно создавать охранные системы, интерактивные инсталляции и даже простые анализаторы шума.

Как устроен и как работает датчик звука TZT для Arduino

Основа модуля — микрофон и электронная схема обработки сигнала. Принцип действия:

• микрофон преобразует звуковые волны в аналоговый электрический сигнал;
• встроенный усилитель повышает уровень сигнала до рабочих значений Arduino;
• компаратор сравнивает уровень с заданным порогом и выдаёт логический сигнал (HIGH/LOW);
• в аналоговых версиях выход напрямую отражает амплитуду звука.

Ключевые характеристики датчика звука TZT для Arduino

1. Рабочее напряжение: 3,3–5 В (совместимо с Arduino Uno, Nano, ESP8266/ESP32).
2. Выходной сигнал:

• аналоговый (A0) — пропорционален уровню громкости;
• цифровой (D0) — логический сигнал при превышении порога.

3. Чувствительность: регулируется потенциометром (диапазон зависит от модели).
4. Частотный диапазон: ~35 Гц–10 кГц (покрывает слышимый спектр).
5. Потребляемый ток: 3–5 мА (экономичен для автономных проектов).

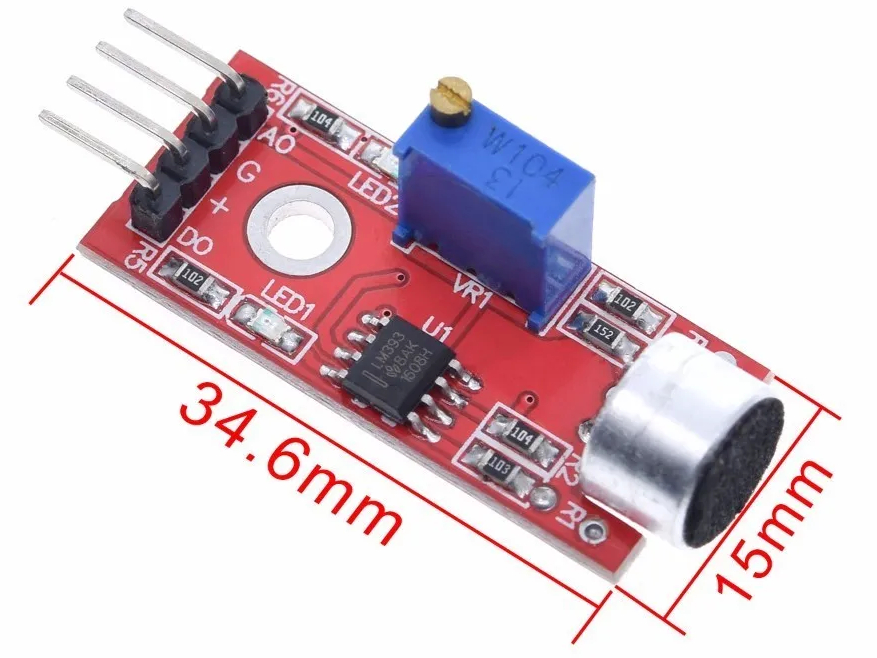

6. Габариты: ~30 × 30 мм (компактный корпус).
7. Рабочая температура: –10 °C … +70 °C.

Важно:
Не перепутайте полярность питания — это может вывести модуль из строя.
Для длинных проводов (более 20 см) добавьте конденсатор 0,1 мкФ между VCC и GND для подавления помех.
Размещайте датчик вдали от источников электромагнитных помех (моторы, реле).

Настройка чувствительности датчика звука TZT для Arduino
Аналоговый режим. Используйте потенциометр на плате, чтобы задать порог срабатывания. Вращайте его, пока датчик не начнёт стабильно реагировать на нужные звуки (например, хлопки или речь).
Цифровой режим. Потенциометр регулирует уровень, при котором DO переходит в состояние HIGH. Проверьте работу с помощью светодиода или Serial Monitor.

Типичные проекты и сценарии
1. Охранная сигнализация

• датчик реагирует на громкие звуки (бьющиеся стёкла, удары);
• активирует сирену или отправляет уведомление через GSM‑модуль.

2. Автоматическое включение света

• свет включается при хлопке или голосовой команде (в простых системах);
• экономия энергии за счёт отсутствия постоянного освещения.

3. Интерактивные инсталляции

• световые эффекты, меняющиеся в такт музыке;
• арт‑объекты, реагирующие на шум зрителей.

4. Мониторинг шума

• измерение уровня шума в помещении или на улице;
• запись данных на SD‑карту для анализа.

5. Простые системы распознавания

• реагирование на определённые звуки (например, свисток для вызова собаки);
• управление устройствами через звуковые команды (без сложных алгоритмов распознавания речи).

6. Игрушки и образовательные проекты

• робот, движущийся при хлопке;
• «говорящая» коробка, воспроизводящая звуки при шуме.

Плюсы и ограничения датчика звука TZT для Arduino
Преимущества:

• низкая стоимость и доступность;
• простое подключение к Arduino;
• два выхода (аналоговый и цифровой) для разных задач;
• регулировка чувствительности;
• малый ток потребления;
• компактность и лёгкость монтажа.

Ограничения:

• не различает типы звуков (только уровень громкости);
• чувствителен к фоновым шумам (вентиляторы, уличный гул);
• требует калибровки под конкретные условия;
• в цифровых версиях — фиксированный порог срабатывания (без плавной регулировки в коде).

Советы по эксплуатации датчика звука TZT для Arduino
Тестируйте в реальных условиях. Проверьте работу датчика при типичном уровне шума в вашей среде.
Используйте фильтры. В коде добавляйте задержку (100–500 мс) между замерами, чтобы избежать «дребезга».
Комбинируйте с другими датчиками. Например, добавьте PIR‑сенсор для повышения точности охранной системы.
Защищайте от влаги и пыли. Модуль не герметичен — избегайте агрессивных сред.
Калибруйте порог. Для аналогового режима определите диапазоны значений «тихо»/«громко» и используйте их в логике проекта.
Избегайте электромагнитных наводок. Не размещайте датчик рядом с моторами или силовыми проводами.

Скетч для датчика звука TZT на Arduino

Необходимые компоненты

• Плата Arduino (Uno, Nano, Mega и др.);
• Датчик звука TZT;
• Светодиод (для индикации, опционально);
• Резистор 220 Ом (для светодиода, если используется);
• Соединительные провода.

Схема подключения
VCC датчика → 5 V Arduino;
GND датчика → GND Arduino;
DO (цифровой выход) → цифровой пин 2 Arduino;
AO (аналоговый выход) → аналоговый пин A0 Arduino (опционально, для точного измерения уровня);
(Опционально) анод светодиода → пин 13 Arduino (через резистор 220 Ом);
(Опционально) катод светодиода → GND Arduino.

Особенности датчика TZT
Рабочее напряжение: 3,3–5 В;
Имеет два выхода:
DO (цифровой) — выдаёт HIGH при превышении порога громкости, LOW в тишине;
AO (аналоговый) — пропорциональный уровень звука (0–1023 при 5 В);
Встроенный потенциометр для регулировки чувствительности;
Можно использовать как в цифровом, так и в аналоговом режиме.

Базовый скетч (цифровой режим, светодиод при звуке)

const int SOUND_DO_PIN = 2;    // Цифровой выход датчика (DO) const int LED_PIN = 13;         // Встроенный светодиод void setup() {   pinMode(SOUND_DO_PIN, INPUT);   pinMode(LED_PIN, OUTPUT);   Serial.begin(9600);   Serial.println("Датчик звука инициализирован"); } void loop() {   int soundState = digitalRead(SOUND_DO_PIN);   if (soundState == HIGH) {     digitalWrite(LED_PIN, HIGH);  // Включаем светодиод     Serial.println("Звук обнаружен!");   } else {     digitalWrite(LED_PIN, LOW);   // Выключаем светодиод     Serial.println("Тишина");   }   delay(100);  // Задержка для стабильности }

Расширенный скетч (аналоговый режим, измерение уровня звука)

const int SOUND_AO_PIN = A0;   // Аналоговый выход датчика (AO) const int LED_PIN = 13;          // Светодиод для индикации // Пороговое значение для срабатывания (подберите экспериментально) const int THRESHOLD = 500; void setup() {   pinMode(SOUND_AO_PIN, INPUT);   pinMode(LED_PIN, OUTPUT);   Serial.begin(9600);   Serial.println("Система готова к измерению звука"); } void loop() {   int soundLevel = analogRead(SOUND_AO_PIN);  // Считываем уровень звука   Serial.print("Уровень звука: ");   Serial.println(soundLevel);   // Если уровень превышает порог — включаем светодиод   if (soundLevel > THRESHOLD) {     digitalWrite(LED_PIN, HIGH);     Serial.println("→ Громкий звук!");   } else {     digitalWrite(LED_PIN, LOW);   }   delay(500);  // Задержка между измерениями }

Комбинированный скетч (оба режима, детальная отладка)

const int SOUND_DO_PIN = 2; const int SOUND_AO_PIN = A0; const int LED_PIN = 13; void setup() {   pinMode(SOUND_DO_PIN, INPUT);   pinMode(SOUND_AO_PIN, INPUT);   pinMode(LED_PIN, OUTPUT);   Serial.begin(9600);   Serial.println("Запуск системы мониторинга звука...");   delay(2000); } void loop() {   int digitalState = digitalRead(SOUND_DO_PIN);   int analogLevel = analogRead(SOUND_AO_PIN);   // Выводим данные в монитор порта   Serial.print("Цифровой выход: ");   Serial.print(digitalState);   Serial.print(" | Аналоговый уровень: ");   Serial.print(analogLevel);   // Логика срабатывания   if (digitalState == HIGH) {     digitalWrite(LED_PIN, HIGH);     Serial.println(" → ЗВУК!");   } else {     digitalWrite(LED_PIN, LOW);     Serial.println(" → Тишина");   }   delay(300); }

Пояснения
1. Цифровой режим (DO)

• Простой способ детектировать наличие звука.
• Чувствительность настраивается потенциометром на модуле.
• HIGH → звук есть, LOW → тишина.

2. Аналоговый режим (AO)

• Позволяет измерять уровень громкости (0–1023).
• Чем выше значение — тем громче звук.
• Требует подбора порога THRESHOLD под задачу.

3. Регулировка чувствительности

• Вращайте потенциометр на датчике: по часовой стрелке — чувствительность растёт, против — снижается.
• Для цифрового режима подберите положение, при котором датчик срабатывает на нужный уровень звука.

4. Выбор пинов

• DO подключается к любому цифровому пину.
• AO — только к аналоговому входу (A0–A5).

Рекомендации по настройке
1. Калибровка порога

• В аналоговом режиме откройте Serial Monitor и наблюдайте за значениями при разных уровнях звука.
• Установите THRESHOLD между значениями «тишина» и «нужный звук».

2. Размещение датчика

• Устанавливайте вдали от источников фонового шума (вентиляторы, провода под напряжением).
• Направьте мембрану в сторону источника звука.

3. Фильтрация помех

• Используйте короткие провода для подключения.
• Добавьте конденсатор 0,1 мкФ между VCC и GND для подавления помех.

4. Питание

• Подключайте к стабильному источнику 5 В.
• При нестабильном питании используйте отдельный стабилизатор.

Дополнительные возможности
Сигнализация — подключите зуммер для звукового оповещения при громком звуке.
Запись данных — сохраняйте уровни звука на SD‑карту для анализа.
Управление освещением — включайте свет при обнаружении звука (например, в коридоре).
Интеграция с IoT — передавайте данные в облако через Wi‑Fi/GSM.
Спектральный анализ — используйте библиотеку FFT для разложения звука на частоты.
