Датчик температуры и влажности DHT11 TZT для Arduino

В мире «умных» устройств и интернета вещей (IoT) датчики микроклимата занимают особое место: они позволяют технике «чувствовать» окружающую среду и реагировать на её изменения. Один из самых популярных и доступных инструментов для измерения температуры и влажности — датчик DHT11. Его простота, низкая стоимость и совместимость с Arduino сделали его любимцем начинающих электронщиков и основой множества бытовых проектов.

Что представляет собой DHT11 для Arduino

DHT11 — компактный цифровой модуль, объединяющий два сенсора:

1. ёмкостный датчик влажности;
2. термистор (датчик температуры).

Внутри модуля также встроен аналого‑цифровой преобразователь (АЦП), который переводит аналоговые показания в цифровой сигнал, удобный для обработки микроконтроллером.

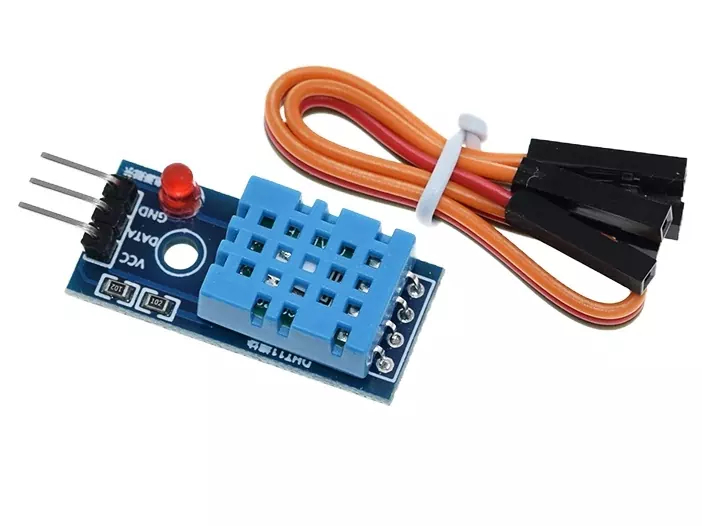

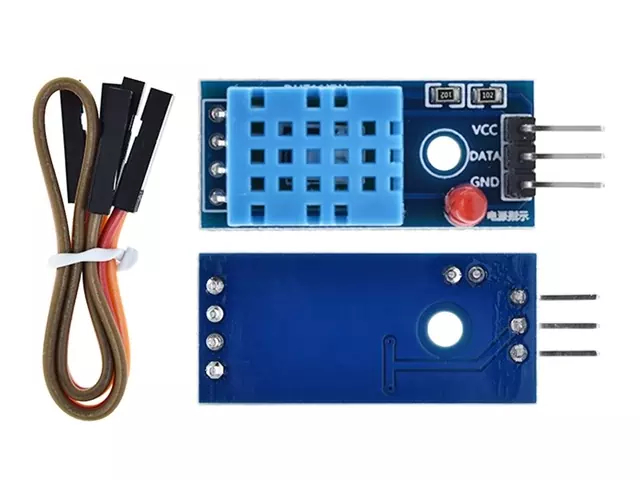

Корпус выполнен из прочного инженерного пластика, а в комплекте обычно идут три перемычки типа «мама‑мама» для быстрого подключения.

Ключевые характеристики датчика температуры и влажности DHT11 TZT для Arduino

• Напряжение питания: 3−5 В.
• Диапазон измерения влажности: 20−80% (погрешность ±5%).
• Диапазон измерения температуры: 0−50 ∘C (погрешность ±2 ∘C).
• Частота опроса: не более 1 Гц (один замер в секунду).
• Время отклика: 5 с.
• Потребление тока: 0,3 мА в режиме измерения, 60 μА в режиме ожидания.

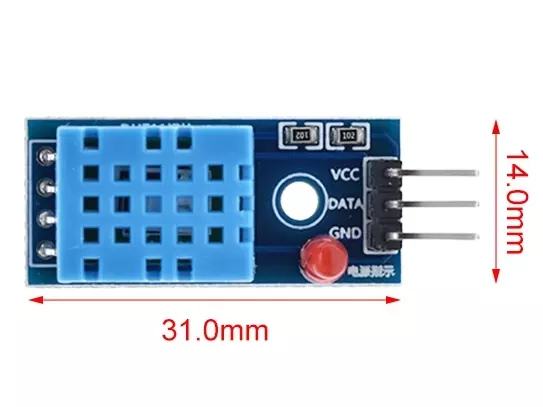

• Размеры: 15,5×12×5,5 мм.

Как подключается DHT11 к Arduino

Модуль имеет три вывода (шаг 2,54 мм):

• VCC — питание (3−5 В).
• DATA — линия данных (подключается к цифровому пину Arduino).
• GND — земля.

Важные нюансы подключения:
Между VCC и DATA рекомендуется установить резистор 10 кОм (для коротких линий).
Для линий длиннее 20 м лучше использовать резистор 5,1 кОм.
Желательно добавить конденсатор между VCC и GND для фильтрации помех.

Особенности работы датчика температуры и влажности DHT11 TZT для Arduino
Однопроводный протокол. DHT11 использует собственный цифровой интерфейс, похожий на DS18B20, но без «паразитного» режима.
Один датчик — один пин. В отличие от DS18B20, к одному цифровому пину Arduino можно подключить лишь один DHT11 (у него нет уникального идентификатора).
Низкая частота опроса. Из-за времени отклика (5 с) не стоит запрашивать данные чаще раза в секунду.

Плюсы и минусы DHT11
Достоинства:

• низкая стоимость;
• простота подключения и программирования;
• малое энергопотребление;
• компактный размер;
• готовность к использованию (не требует дополнительной обвязки).

Ограничения:

• невысокая точность (погрешность ±5% по влажности и ±2 ∘C по температуре);
• узкий диапазон температур (только положительные значения);
• медленная реакция на изменения параметров;
• невозможность подключения нескольких датчиков к одному пину.

Типичные проекты с DHT11
1. Домашний метеостанция

• измерение температуры и влажности в комнате;
• вывод данных на LCD‑дисплей или OLED;
• запись значений в текстовый файл на SD‑карту.

2. Система контроля микроклимата

• включение вентилятора при перегреве;
• оповещение о повышенной влажности (риск плесени);
• управление увлажнителем воздуха.

3. Умный террариум

• мониторинг условий для растений;
• сигнализация при выходе параметров за допустимые пределы.

4. IoT‑датчик с отправкой данных

• передача показаний на сервер (например, через ESP8266);
• визуализация в облачных сервисах (ThingSpeak, Blynk).

5. Учебный проект

• освоение работы с цифровыми датчиками;
• изучение протоколов обмена данными;
• практика программирования условий и циклов.

Как работать с DHT11 в Arduino IDE
Установите библиотеку. Например, DHT.h от Adafruit или универсальную DHT sensor library.
Подключите датчик по схеме выше.
Напишите скетч:
укажите пин подключения и тип датчика (#define DHTTYPE DHT11);
инициализируйте объект (DHT dht(DHTPIN, DHTTYPE));
считывайте данные функциями dht.readTemperature() и dht.readHumidity().
Обрабатывайте ошибки. Проверяйте корректность полученных значений (DHT11 может возвращать NAN при сбоях).
Выводите данные в Serial Monitor или на дисплей.

Скетч метеостанции для Arduino с датчиком DHT11 и LCD-дисплеем 1602 (I2C)
В данном проекте помимо датчика температуры и влажности DHT11 ещё понадобиться LCD-дисплей 16×2 с интерфейсом связи I2C (подключается всего четырьмя проводами).

Необходимые компоненты:

• Arduino совместимая плата
• Датчик DHT11
• LCD-дисплей 16×2 (I2C)

Соединительные провода
Схема подключения:
DHT11:
VCC → 5V
GND → GND
DATA → цифровой пин (например, 2)

LCD I2C:
VCC → 5V
GND → GND
SDA → Pin 20 (SDA)
SCL → Pin 21 (SCL)

Требования:
Установить библиотеку LiquidCrystal_I2C
Установить библиотеку DHT

#include <Wire.h> #include <LiquidCrystal_I2C.h> #include <DHT.h> // Настройки LCD (адрес I2C обычно 0x27 или 0x3F) LiquidCrystal_I2C lcd(0x27, 16, 2); // Настройки DHT11 #define DHTPIN 2 #define DHTTYPE DHT11 DHT dht(DHTPIN, DHTTYPE); void setup() {   // Инициализация Serial порта для отладки   Serial.begin(9600);      // Инициализация датчика   dht.begin();      // Инициализация дисплея   lcd.init();   lcd.backlight();      // Приветственное сообщение   lcd.setCursor(0, 0);   lcd.print("Метеостанция");   lcd.setCursor(0, 1);   lcd.print("Загрузка...");   delay(2000);   lcd.clear(); } void loop() {   // Считываем данные с датчика   float h = dht.readHumidity();   float t = dht.readTemperature();      // Проверяем успешность чтения   if (isnan(h) || isnan(t)) {     lcd.clear();     lcd.setCursor(0, 0);     lcd.print("Ошибка чтения!");     delay(2000);     return;   }      // Очищаем экран   lcd.clear();      // Форматируем и выводим температуру   lcd.setCursor(0, 0);   lcd.print("T: ");   lcd.print(t);   lcd.print(" C");      // Форматируем и выводим влажность   lcd.setCursor(0, 1);   lcd.print("H: ");   lcd.print(h);   lcd.print(" %");      // Обновление каждые 2 секунды   delay(2000); }

Дополнительные настройки:
Адрес I2C: по умолчанию используется 0x27. Если дисплей не работает, попробуйте 0x3F.
Пин датчика: в скетче используется пин 2. При необходимости измените значение DHTPIN.
Форматирование: можно изменить формат вывода данных, добавив параметры в функции print().

Обработка ошибок:
Проверка на NaN (некорректные данные)
Вывод сообщения об ошибке
Повторное чтение через 2 секунды

Рекомендации по использованию:
Обеспечьте стабильное питание 5В
Не уменьшайте интервал обновления менее 2 секунд
Размещайте датчик вдали от источников тепла
При необходимости проведите калибровку датчика
Проверьте правильность всех подключений перед запуском

Советы по эксплуатации

• Избегайте конденсации. Датчик не защищён от воды — не используйте в условиях высокой влажности без корпуса.
• Не размещайте возле источников тепла. Радиатор, лампа или солнце исказят показания температуры.
• Калибруйте при необходимости. Сравните показания с эталонным прибором и внесите поправки в код.
• Используйте задержки. Между замерами лучше выдерживайте не менее 5 с.
• Защищайте от помех. Экранируйте провода или добавляйте конденсаторы, если наблюдаются скачки значений.

DHT11 — это «рабочая лошадка» для начинающих проектов по измерению микроклимата. Несмотря на ограниченную точность, он идеально подходит для:

1. обучения основам работы с датчиками;
2. создания прототипов;
3. бытовых устройств, где не требуется высокая точность.

Его простота и доступность открывают дверь в мир IoT: всего несколько проводов и строк кода — и ваша Arduino уже «чувствует» температуру и влажность. Для серьёзных задач есть более точные аналоги (например, DHT22), но для старта DHT11 остаётся одним из лучших выборов.
