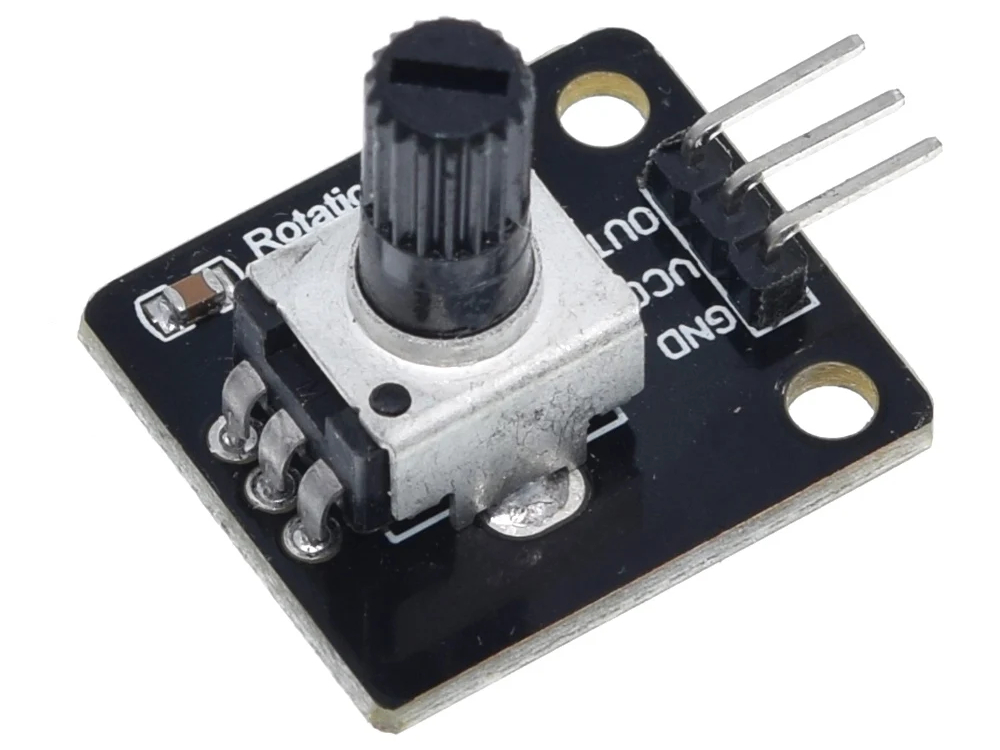

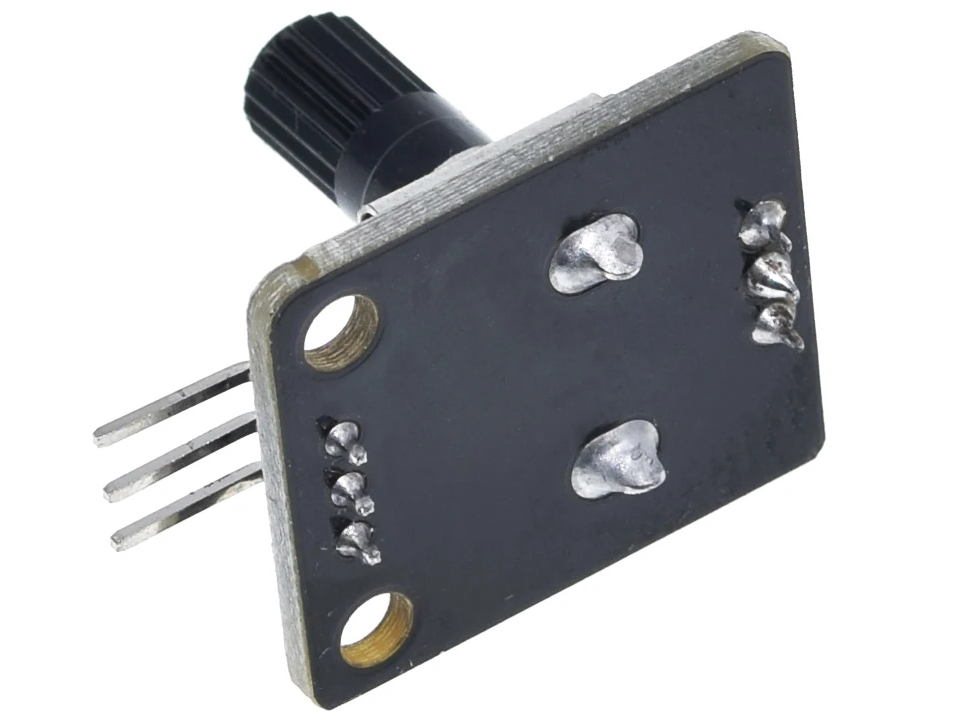

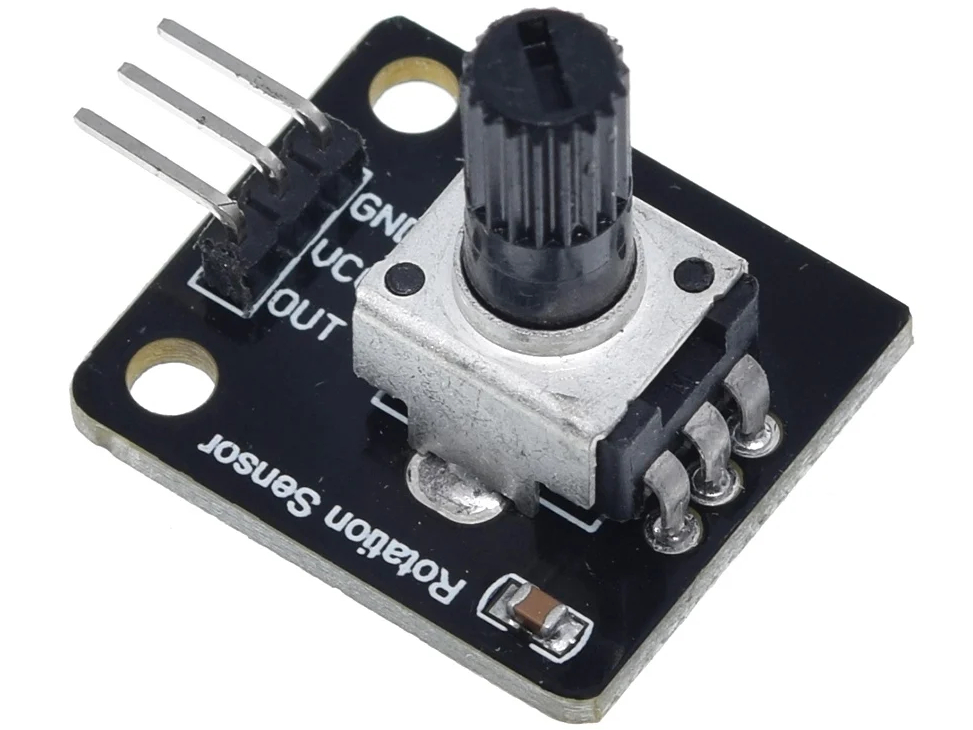

Резистор переменный 100 кОм TZT для Arduino

Переменный резистор (потенциометр) — простой, но незаменимый элемент в проектах на Arduino. Он позволяет вручную регулировать электрические параметры (напряжение, ток) и превращает микроконтроллер в «умный» регулятор с физическим интерфейсом. Модель на 100 кОм от TZT — оптимальный выбор для большинства учебных и практических задач.

Что такое переменный резистор и как он работает
Переменный резистор — это пассивный компонент с тремя выводами и регулируемым сопротивлением между ними. Внутри — резистивный элемент и подвижный контакт (движок), положение которого меняется при вращении ручки.

Принцип работы переменного резистора 100 кОм TZT для Arduino:

• К выводам VCC и GND подаётся напряжение (например, 5 В и GND).
• При вращении ручки движок перемещается по резистивному элементу.
• На выводе OUT формируется напряжение, пропорциональное положению движка: от 0 В до полного напряжения питания.
• Arduino считывает это напряжение через аналоговый вход и использует для управления.

Ключевая особенность: потенциометр действует как делитель напряжения, позволяя плавно менять сигнал без сложных схем.

Основные характеристики переменного резистора 100 кОм TZT для Arduino

• Номинальное сопротивление: 100 кОм (маркировка: 100K).
• Тип характеристики: линейная (B) — сопротивление меняется равномерно при вращении.
• Количество выводов: 3.
• Угол поворота: 270–300° (зависит от конструкции).
• Точность: ±10 % (типично для массовых моделей).
• Мощность рассеивания: 0,125–0,25 Вт.
• Материал резистивного элемента: углеродный или металлокерамический.
• Корпус: пластиковый, с монтажными ушками или без.

Подключение к Arduino
Вывод VCC → 5 В Arduino.
Вывод GND → GND Arduino.
Вывод OUT → аналоговый вход Arduino (A0–A5).

Важные замечания:
Соблюдайте полярность: 5 В на один край, GND на другой.
Для плавной работы избегайте длинных проводов (максимум 10–15 см).
При помехах добавьте конденсатор 0,1 мкФ между средним выводом и GND.
Закрепляйте резистор жёстко — люфт снижает точность.

Типичные проекты и сценарии
1. Регулятор яркости LED

• средний вывод потенциометра → аналоговый вход;
• выход Arduino (PWM) → транзистор/драйвер LED;
• вращение ручки меняет яркость.

2. Настройка чувствительности датчиков

• потенциометр задаёт порог срабатывания (например, для датчика света или звука).

3. Аналоговый джойстик

• два потенциометра имитируют оси X и Y;
• данные передаются в игры или системы управления.

4. Генератор сигналов

• регулировка частоты/амплитуды ШИМ‑сигнала через analogWrite().

5. Учебные эксперименты

• изучение АЦП, делителей напряжения, аналоговых сигналов.

6. Пульт управления

• несколько потенциометров для настройки параметров устройства (температура, скорость).

7. Аудио‑регулировки

• громкость, тембр в самодельных усилителях (с учётом ограничений по току).

Плюсы и ограничения переменного резистора 100 кОм TZT для Arduino
Преимущества:

• низкая стоимость и доступность;
• простое подключение к Arduino;
• плавная регулировка параметра;
• наглядность (физическая ручка);
• совместимость с любыми платами Arduino;
• не требует дополнительного питания.

Ограничения:

• механический износ (ресурс ~10 000–50 000 циклов);
• люфт оси при длительной эксплуатации;
• погрешность ±10 %;
• не подходит для высокоточных измерений (используйте прецизионные резисторы);
• ограниченная мощность (не для силовых цепей).

Советы по эксплуатации переменного резистора 100 кОм TZT для Arduino
Не перегружайте по току. Максимальный ток через потенциометр — несколько мА. Для мощных нагрузок используйте транзисторы.
Защищайте от пыли и влаги. Грязь увеличивает шум сигнала — очищайте контакты спиртом.
Используйте экранированные провода при длине более 15 см.
Калибруйте в проекте. Запишите крайние значения analogRead() при полном повороте и используйте их в коде.
Добавляйте фильтрацию. Для сглаживания скачков применяйте усреднение.
Закрепляйте надёжно. Вибрации вызывают дребезг контакта.
Выбирайте линейную характеристику (B) для равномерной регулировки. Логарифмические (A) чаще используют в аудио.
Не замыкайте выводы. Случайное соединение 5 В и GND через резистор вызовет перегрев.

Начните с базового подключения: соедините выводы с Arduino, загрузите пример кода — и уже через 10 минут вы будете видеть в Serial Monitor значения, меняющиеся при вращении ручки. Дальше — расширяйте функционал: добавьте LED с регулировкой яркости, создайте мультирегулятор с несколькими потенциометрами или интегрируйте в систему «умного дома».
