Датчик вибрации TZT для Arduino

В мире «умных» систем и автоматизации всё чаще требуется отслеживать механические воздействия: удары, тряску, вибрацию. Для таких задач идеально подходит датчик вибрации TZT — компактный и надёжный модуль, легко интегрируемый с Arduino. Он превращает микроконтроллер в «сторожа», реагирующего на любое нештатное движение.

Как устроен и как работает датчик вибрации TZT для Arduino

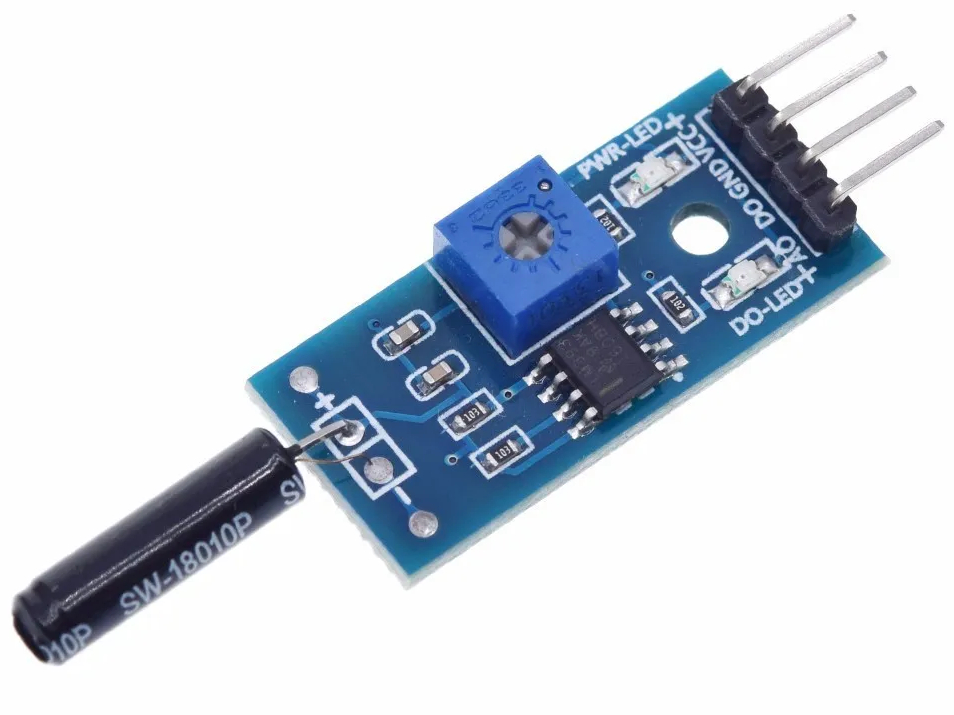

Основа датчика — механический сенсор SW-18010P, работающий по принципу «шарика в трубке»:

• в состоянии покоя металлические шарики замыкают контакты — на выходе логический «0»;
• при вибрации шарики размыкают цепь — на выходе появляется логическая «1».

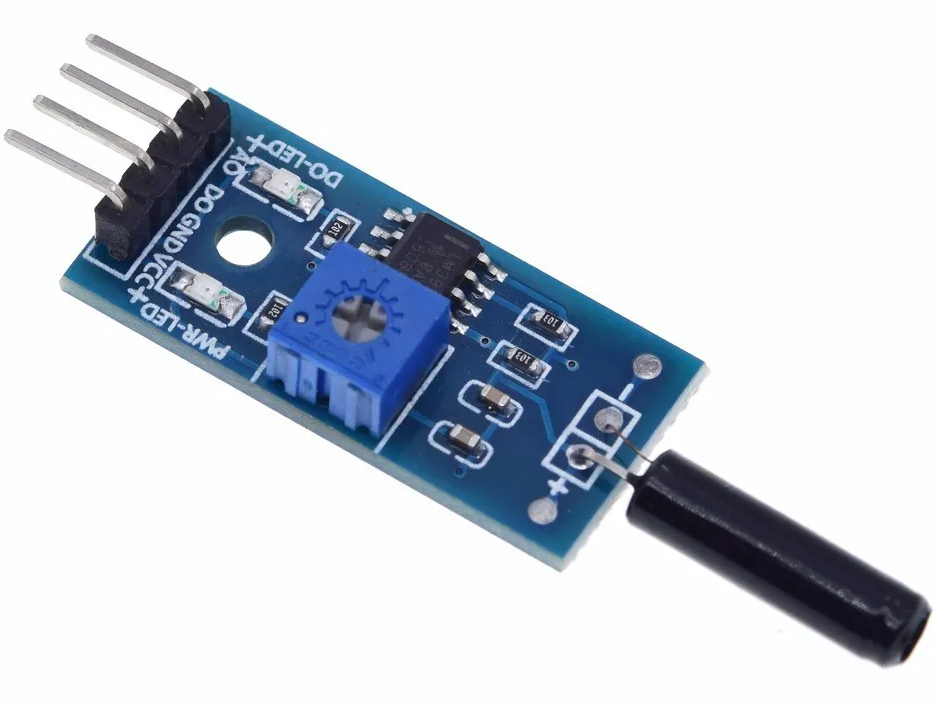

Электронная плата модуля:

• усиливает и стабилизирует сигнал;
• фильтрует ложные срабатывания;
• формирует чистый цифровой выход для Arduino;
• часто включает светодиод‑индикатор срабатывания.

Ключевые характеристики датчика вибрации TZT для Arduino

• Рабочее напряжение: 3,3–5 В (совместимо с Arduino Uno, Nano, ESP8266/ESP32).
• Выходной сигнал: цифровой (TTL‑уровень: 0 В для LOW, ~3,3–5 В для HIGH).
• Ток потребления: единицы миллиампер (экономичен для автономных проектов).
• Чувствительность: регулируется резистором.

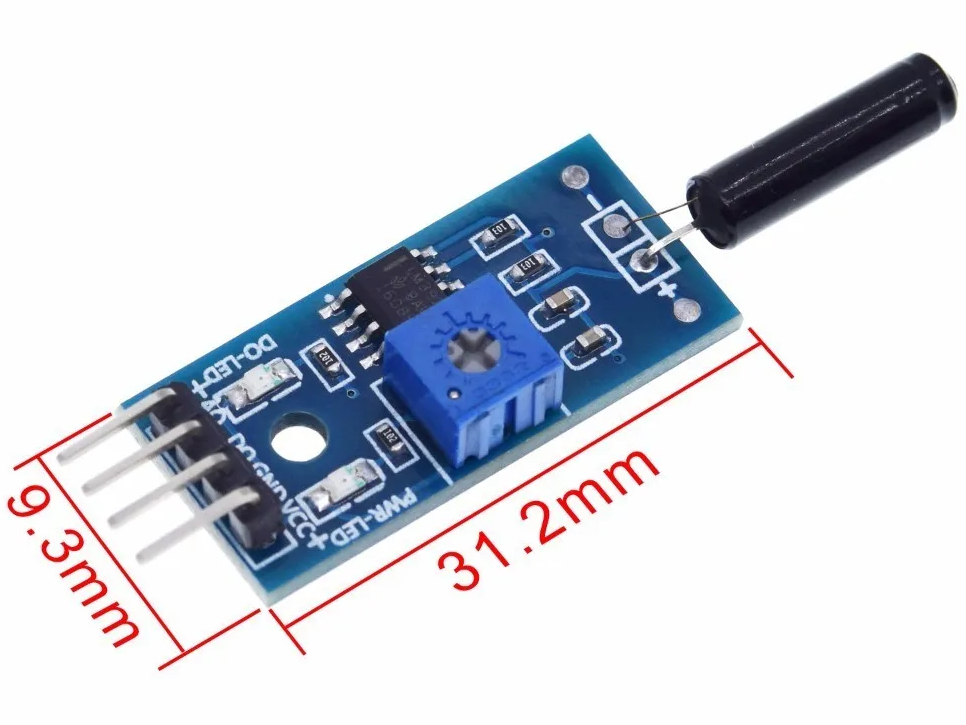

• Габариты: ~30 × 30 мм (компактный корпус).
• Диапазон температур: –10 °C … +70 °C (бытовое применение).
• Защита от «залипания»: аппаратный фильтр предотвращает ложные срабатывания при застревании шариков.

Важно:
Не перепутайте полярность питания — это может вывести модуль из строя.
Для длинных проводов (более 20 см) добавьте конденсатор 0,1 мкФ между VCC и GND для подавления помех.
Закрепляйте датчик жёстко — люфт снижает точность.

Как проверить датчик вибрации TZT для Arduino:
Подключите датчик к Arduino и загрузите простой скетч для чтения цифрового входа.
Постучите по поверхности — на выходе должен появиться HIGH.
Отрегулируйте чувствительность, чтобы избежать ложных срабатываний от фоновых шумов.

Типичные проекты и сценарии
1. Охранная сигнализация

• датчик крепится к двери/окну/шкафу;
• при попытке вскрытия (удар, толчки) включается сирена или отправляется SMS через GSM‑модуль.

2. Контроль оборудования

• мониторинг вибрации станков, насосов, вентиляторов;
• раннее обнаружение дисбаланса или износа.

3. Умный дом

• автоматическое отключение утюга/паяльника при длительном бездействии;
• оповещение о падении предметов (например, для пожилых людей).

3. Роботы и дроны

• детектирование ударов при столкновении;
• активация аварийной остановки.

4. Интерактивные инсталляции

• световые/звуковые эффекты при касании объекта;
• музеи, выставки, игровые зоны.

Плюсы и ограничения датчика вибрации TZT для Arduino
Преимущества:

• низкая стоимость и доступность;
• простое подключение к Arduino;
• цифровой выход — не требует АЦП;
• встроенный фильтр от ложных срабатываний;
• малый ток потребления;
• компактность и лёгкость монтажа.

Ограничения:

• механическая природа сенсора — возможны задержки реакции;
• чувствителен к ориентации в пространстве (шарики работают в гравитационном поле);
• не измеряет амплитуду или частоту вибрации (только факт события);
• требует жёсткого крепления для точности.

Советы по эксплуатации датчика вибрации TZT для Arduino

1. Тестируйте в реальных условиях. Проверьте реакцию на типичные для вашего проекта вибрации (удары, тряска, фоновые шумы).
2. Используйте фильтр. Включите аппаратный фильтр, если возможны кратковременные помехи.
3. Защищайте от влаги и пыли. Модуль не герметичен — избегайте агрессивных сред.
4. Комбинируйте с другими датчиками. Например, добавьте акселерометр для измерения силы удара.
5. Добавляйте задержку в коде. Чтобы избежать «дребезга», проверяйте сигнал с интервалом 100–500 мс.
6. Проверяйте крепление. Периодически осматривайте место установки — люфт снижает надёжность.

Начните с малого: подключите датчик к Arduino, напишите пару строк кода для чтения сигнала, и уже через час ваш проект будет «чувствовать» удары и тряску. А дальше — расширяйте функционал: добавляйте оповещения, логирование данных или интеграцию с облачными сервисами.

Скетч для датчика вибрации TZT на Arduino
Необходимые компоненты

1. Плата Arduino (Uno, Nano, Mega и др.);
2. Датчик вибрации TZT;
3. Светодиод (для индикации, опционально);
4. Резистор 220 Ом (для светодиода, если используется);
5. Соединительные провода.

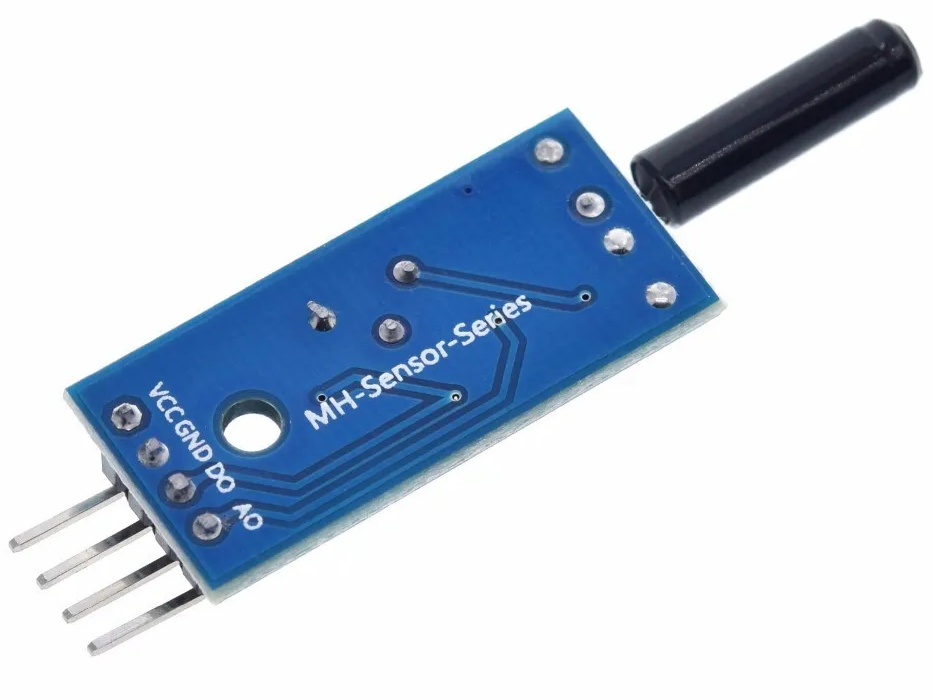

Схема подключения

• VCC датчика → 5 V Arduino;
• GND датчика → GND Arduino;
• SIG (выход) → цифровой пин 2 Arduino;
• (Опционально) анод светодиода → пин 13 Arduino (через резистор 220 Ом);
• (Опционально) катод светодиода → GND Arduino.

Особенности датчика TZT
Рабочее напряжение: 3,3–5 В (совместим с Arduino);
Цифровой выход: HIGH при обнаружении вибрации, LOW в покое;
Встроенный потенциометр для регулировки чувствительности;
Может выдавать как импульсный сигнал (при кратковременной вибрации), так и удерживать HIGH некоторое время.

Базовый скетч (с индикацией на светодиоде)

const int VIBRATION_PIN = 2;  // Пин подключения датчика const int LED_PIN = 13;       // Пин светодиода (встроенный на плате) void setup() {   pinMode(VIBRATION_PIN, INPUT);   pinMode(LED_PIN, OUTPUT);   Serial.begin(9600);   Serial.println("Датчик вибрации инициализирован"); } void loop() {   int vibrationState = digitalRead(VIBRATION_PIN);   if (vibrationState == HIGH) {     digitalWrite(LED_PIN, HIGH);  // Включаем светодиод     Serial.println("Вибрация обнаружена!");   } else {     digitalWrite(LED_PIN, LOW);   // Выключаем светодиод     Serial.println("Вибрации нет");   }   delay(100);  // Небольшая задержка для стабильности }

Расширенный скетч (с детектором событий и миганием)

const int VIBRATION_PIN = 2; const int LED_PIN = 13; bool vibrationDetected = false;  // Флаг обнаружения вибрации void setup() {   pinMode(VIBRATION_PIN, INPUT);   pinMode(LED_PIN, OUTPUT);   Serial.begin(9600);   Serial.println("Система готова к работе"); } void loop() {   int currentState = digitalRead(VIBRATION_PIN);   // Если вибрация только началась   if (currentState == HIGH && !vibrationDetected) {     vibrationDetected = true;     blinkLED(3);  // Мигаем 3 раза при обнаружении     Serial.println("✅ Вибрация началась!");   }      // Если вибрация прекратилась   else if (currentState == LOW && vibrationDetected) {     vibrationDetected = false;     Serial.println("❌ Вибрация закончилась");   }   delay(50);  // Задержка для фильтрации дребезга } // Функция мигания светодиодом void blinkLED(int times) {   for (int i = 0; i < times; i++) {     digitalWrite(LED_PIN, HIGH);     delay(200);     digitalWrite(LED_PIN, LOW);     delay(200);   } }

Пояснения
1. Инициализация

• После подачи питания датчик готов к работе практически сразу.
• В setup() настраиваются пины и запускается Serial‑порт для отладки.

2. Логика работы

• digitalRead(VIBRATION_PIN) считывает состояние датчика.
• При HIGH — обнаружена вибрация, при LOW — покой.
• В расширенном скетче используется флаг vibrationDetected для фиксации момента начала/окончания вибрации.

3. Мигание светодиодом

• Функция blinkLED() мигает светодиодом заданное число раз.
• Удобно для визуальной индикации событий.

4. Фильтрация дребезга

• Задержка delay(50) помогает избежать ложных срабатываний из‑за шумов.
• При необходимости можно увеличить до 100–200 мс.

Рекомендации по настройке
1. Регулировка чувствительности

• Используйте встроенный потенциометр на датчике.
• Поворачивайте по часовой стрелке — чувствительность растёт, против — снижается.
• Тестируйте в реальных условиях (например, стук по столу).

2. Размещение датчика

• Закрепите на твёрдой поверхности, где нужно детектировать вибрацию.
• Избегайте мест с фоновыми шумами (вибрирующие механизмы, сквозняки).

3. Питание

• Подключайте к стабильному источнику 5 В.
• Для снижения помех можно добавить конденсатор 100 нФ между VCC и GND.

4. Отладка

• Используйте Serial‑монитор для отслеживания состояния.
• Проверьте, что датчик корректно реагирует на вибрацию.

Дополнительные возможности

• Запись событий — сохраняйте время срабатывания на SD‑карту.
• Сигнализация — подключите зуммер для звукового оповещения.
• Интеграция с IoT — передавайте данные в облако через Wi‑Fi/GSM.
• Логика с таймаутом — считайте вибрацию завершённой, если нет сигнала 5 с.
